继电保护测试仪在电力检修班组怎么用？现场应用与常见试验项目详解

电力检修班组为什么需要配备继电保护测试仪？在变电站、发电厂以及输配电现场，继电保护装置经过长期运行后，需要结合检修计划开展保护定值检查、动作特性验证和相关功能试验。尤其在保护装置检修、二次回路调整以及设备投运前后，继电保护测试仪可以模拟相应的电压、电流和故障状态，帮助检修人员判断保护装置的动作值、动作时间及相关逻辑是否符合要求。

对于电力检修班组来说，继电保护测试仪不仅用于单一的保护动作测试，还可以覆盖多种常见继电保护项目。根据被测装置的类型，可以开展交流试验、直流试验、过流保护、过电压和低电压保护、序分量测试、功率方向、距离保护、差动保护、重合闸以及整组试验等工作。相关测试项目和模块可以根据不同保护类型进行选择。

检修班组使用继电保护测试仪时，通常会先根据当前检修任务确认被测保护装置、保护定值和测试项目。例如本次任务是检查线路保护，就需要提前确定过流、距离、零序、重合闸等功能；如果是变压器保护检修，则需要重点关注差动保护、比例制动以及后备保护等项目。明确测试目标后，再确定电压、电流以及开关量的接线方式。

在现场定值校验中，继电保护测试仪可以按照保护整定值设置相应的测试量，通过逐步改变电流、电压、阻抗或相位，寻找保护的实际动作边界。例如距离保护的不同段可以根据整定阻抗设置不同倍数进行动作和不动作验证，从而检查保护各段定值是否符合预期。

过流保护是电力检修班组经常接触的基础试验项目。测试时可以先设置较小的初始电流，再逐步增加测试量，直到保护动作并记录动作值；如果需要检查动作时间，则可以输出满足启动条件的故障电流，同时通过测试仪的开入量采集保护动作接点，完成时间测量。这样既可以检查保护定值，也可以验证保护动作速度。

零序保护测试则需要根据被测保护的实际接线方式确定测试通道。相关测试中，零序电流可以由测试仪指定通道输出，并接入保护装置对应的零序电流输入端。对于检修班组来说，在进行这类试验时，除了检查电流数值，还需要确认保护定值中采用的是零序电流还是三倍零序电流，避免参数理解错误造成测试结果偏差。

对于带方向元件的保护，继电保护测试仪还需要提供准确的电压、电流相位关系。检修人员在进行方向保护测试时，除了设置电流幅值，还要按照保护的接线方式设置电压、电流夹角，通过改变相位来寻找保护动作边界。测试系统能够显示各电压、电流通道的幅值和相位，便于检修人员观察试验状态。

差动保护是电力检修班组进行继电保护试验时较重要的一类项目。对于变压器差动、母线差动等保护，需要同时建立多路相关电流，通过调整各通道的幅值和相位，模拟区内、区外故障以及不同制动条件。LDJB系列设备支持6相电流输出和多通道组合，可以用于三相差动保护相关测试。

在母线差动保护检修中，还可以通过测试仪模拟不同支路之间的电流关系。例如在区外故障条件下，使相关支路电流大小相等、方向相反，检查保护是否保持不动作；在区内故障条件下，再按照保护动作条件建立相应故障电流，观察差动保护动作情况。相关测试思路能够帮助检修班组检查保护逻辑以及差流、制动量之间的关系。

距离保护检修也是继电保护测试仪的重要应用场景。测试时需要根据不同故障类型设置故障电压、电流和阻抗，并验证各段距离保护的动作边界。相关测试模块可以按照整定阻抗设置不同倍数，对保护进行动作和不动作检查，同时可以加入不同方向的故障情况。 对于检修班组来说，这类测试适合用于线路保护定值复核以及检修后的功能验证。

重合闸试验则更加关注保护动作后的状态转换。测试过程中需要先建立正常运行状态，再施加故障量使保护动作，之后根据保护跳闸信号切换状态，并检查重合闸是否按照整定条件完成相应动作。相关测试还需要关注开关位置信号，因为部分保护的重合闸启动条件与断路器位置有关，测试仪可以通过开出量模拟相应开关状态。

除了保护定值和动作特性，检修班组还需要关注保护装置二次回路中的开关量信号。保护出口动作后产生的跳闸、合闸信号，可以接入继电保护测试仪的开入通道进行检测，通过记录开关量发生变化的时间，判断保护动作链路是否正常。设备同时可以提供开出信号，用于部分试验中的状态模拟。

对于一些自动装置和复杂保护功能，单一的电流或电压输出可能无法完整模拟现场运行过程。这时可以采用状态系列或整组试验，根据检修项目建立正常状态、故障状态以及故障后的不同状态，并按照实际逻辑进行切换。LDJB系列状态测试能够设置多个状态，状态系列Ⅰ可输出4相电压和3相电流，状态系列Ⅱ可输出6路电压和6路电流，可用于较复杂的状态变化试验。

对于现场检修班组而言，继电保护测试仪的便携性和操作效率也比较重要。很多检修任务并不是固定在实验室完成，而是在变电站、配电室或设备间现场进行，因此测试人员需要根据现场空间和测试对象快速完成接线、参数设置和试验。LDJB系列设备采用数字信号处理器进行输出控制，并可通过计算机进行试验操作，同时支持多种电压、电流组合输出。

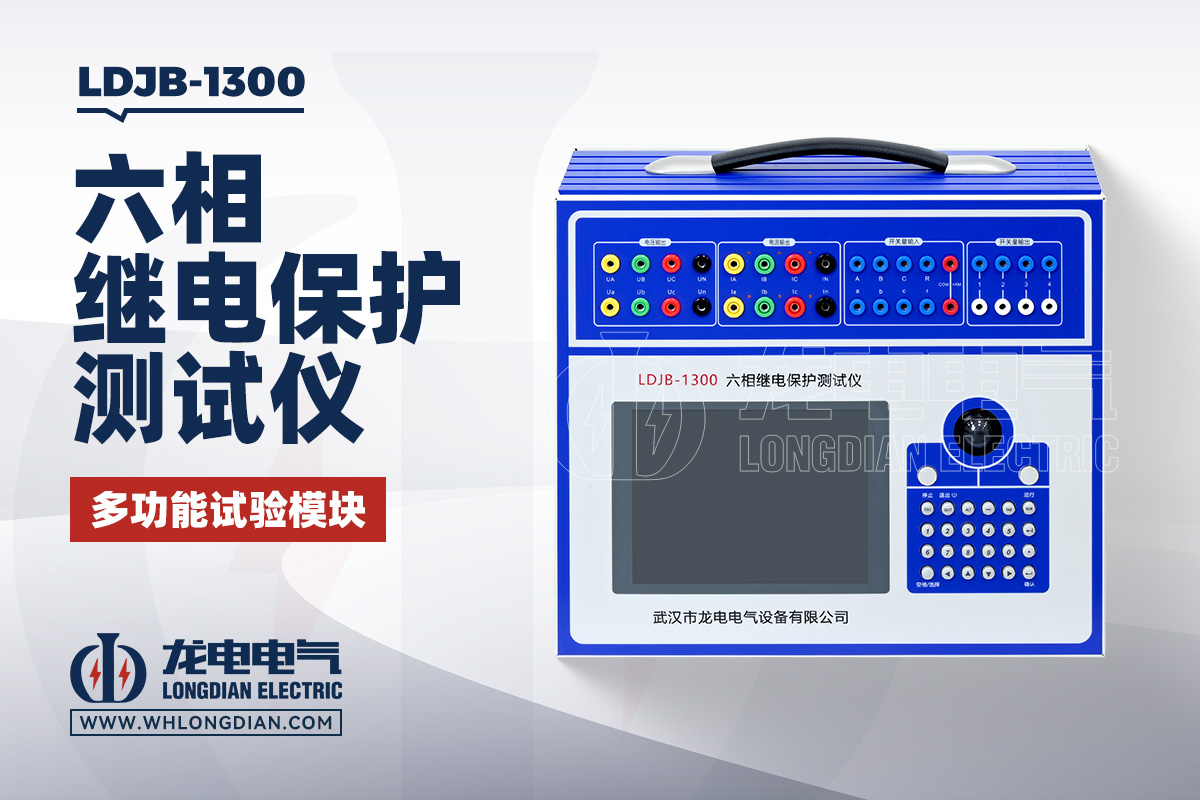

武汉市龙电电气设备有限公司研发生产LDJB继电保护测试仪，设备配置6相电压和6相电流输出，可以根据不同保护项目灵活组合，并支持交流、直流、状态系列、同期、线路保护和差动保护等多类试验功能。其交流电流6相输出时每相可达到0～30A，3相输出时每相可达到0～60A，六相并联输出可达到0～180A；交流相电压输出范围为0～120V。

在现场检修中，检修人员还需要根据保护装置实际输入端子进行准确接线。尤其是差动、方向和零序保护，电压、电流通道对应关系会直接影响测试结果。对于不同保护，现场接线方式并不完全相同，因此在正式输出前，应先核对各相输入、公共端以及开关量接点，确认接线正确后再开始试验。

继电保护测试仪还可以用于检修后的功能复核。例如保护装置更换插件、调整定值或处理二次回路缺陷后，可以重新施加测试量，检查保护动作值是否恢复正常；对于曾经出现过误动作或拒动作的保护，则可以根据故障现象针对性设置试验条件，进一步检查动作边界和相关逻辑。

需要注意的是，电力检修班组使用继电保护测试仪时，应将“测试仪输出”和“现场一次设备运行状态”明确区分。测试过程中原则上是在脱离实际一次故障源的条件下，利用测试仪向二次保护装置施加模拟电气量。现场接线、设备停送电以及二次回路隔离等工作，仍应按照所在单位的安全管理要求执行。

在大电流试验中，还应注意测试线规格和持续时间。LDJB系列设备在较大电流输出时，需要使用合适的导线，并尽量缩短大电流输出时间，以降低测试回路和设备的热负荷。

对于日常维护工作，检修班组还可以利用继电保护测试仪完成动作时间、返回值和相关保护特性的重复测试。通过统一测试条件，对检修前后的结果进行比较，可以帮助技术人员判断保护装置状态是否发生变化，也便于建立更加完整的检修测试记录。

从实际应用来看，继电保护测试仪在电力检修班组中的作用主要集中在“定值校验、动作特性测试、故障模拟和二次信号检查”几个方面。不同保护装置对应的测试方法有所区别，因此使用时需要根据保护原理和现场接线确定具体测试项目，而不是采用完全相同的方式进行所有保护试验。

总体而言，电力检修班组配置继电保护测试仪，可以把保护装置需要响应的电压、电流以及状态变化在相对可控的条件下进行模拟，并通过动作接点和时间测量判断保护响应是否符合预期。对于变电站、发电厂以及输配电系统的继电保护检修工作，合理选择测试通道、输出能力和测试功能，能够更好地适应现场不同保护项目的检修需求。

武汉市龙电电气设备有限公司研发生产LDJB继电保护测试仪，面向电力系统继电保护调试、检修和校验应用，可用于过流、零序、距离、差动、重合闸以及多状态保护试验。实际使用时，应根据被测装置的保护类型、定值和现场二次回路制定相应测试方案，并由具备相应电气试验能力的人员进行操作。
