接地电阻测试仪是测什么的？接地电阻、接地电压及土壤电阻率详解

接地电阻测试仪是测什么的？为什么电力设备、防雷系统和建筑接地工程中都需要进行接地电阻测试？简单来说，接地电阻测试仪主要用于检测接地装置与大地之间的电阻特性，通过测量接地电阻，可以了解接地系统是否具备良好的泄流能力，为电气设备运行安全和接地系统检查提供数据依据。不同测试场景下，还可以进一步测量土壤电阻率、接地电压、交流电流以及漏电流等参数。

接地电阻是评价接地系统性能的重要参数之一。当电气设备发生绝缘故障、雷击或其他异常情况时，故障电流需要通过接地装置流入大地。如果接地系统本身存在接触不良、接地体腐蚀、连接异常等问题，就可能导致接地电阻发生变化。因此，定期使用接地电阻测试仪进行检测，是电力设施、防雷接地、通信设施、建筑物接地以及工业电气设备维护中的常见测试项目。

从测试对象来看，接地电阻测试仪主要用于测量接地极、接地网、接地引下线以及相关接地装置的接地电阻。对于单点接地系统，可以采用三线法或四线法进行测试；对于多点并联接地系统，则可以根据现场条件采用选择法或者双钳法。不同测试方法对应不同的接地结构，实际选择时需要结合现场接地形式和测试条件确定。

四线法属于较为精密的接地电阻测试方法。测试时通过电流极向大地施加测试电流，再利用电压极检测电位差，根据电压与电流之间的关系计算接地电阻。四线测试能够降低测试线电阻以及接触电阻变化对结果的影响，因此适用于对测试准确性要求较高的接地系统。LD590支持精密四线法、三线法，同时也支持简易二线法，能够根据现场条件选择不同的测试方式。

对于已经形成多点并联接地的系统，如果采用传统方式测试，往往需要考虑辅助接地极以及接地系统之间的连接关系。双钳法则提供了另一种现场测试方式。LD590双钳多功能接地电阻测试仪采用两只电流钳进行测试，通过一只电流钳产生测试信号，另一只电流钳检测反馈电流，从而计算接地回路的电阻值。该方法适用于多点独立接地系统，在符合测试条件的情况下无需打辅助接地桩，可以减少现场布线工作。

选择法也是接地电阻测试中比较常见的一种方法，适用于并联接地系统中对其中某一个接地体进行测量。测试过程中利用电流钳检测流经被测接地体的电流，再结合测得的电位差计算相应接地电阻。对于杆塔接地、多点接地等场景，选择合适的测试方法能够减少其他并联接地点对测试结果的影响。

除了接地电阻，接地电阻测试仪还可以用于土壤电阻率测试。土壤电阻率与土壤性质、含水量、温度等因素有关，是接地装置设计时需要关注的参数。LD590采用四极法，也就是温纳法测量土壤电阻率，通过电极间距和测得的电阻值计算土壤电阻率，电极间距可设置在1m～100m范围内。对于新建接地装置或者需要评估土壤条件的工程，土壤电阻率测试可以为接地装置设计提供基础数据。

接地电压也是接地系统检测中需要关注的一个参数。接地电压可以理解为接地设备、接地线或接地体与大地参考点之间的电位差。进行接地电阻测试之前，了解现场是否存在较高的接地电压和干扰电压，有助于判断测试条件是否满足要求。LD590具有接地电压测试功能，接地电压测量范围为AC 0.0～100.0V，并能够对测试过程中的干扰情况进行提示。

在实际维护工作中，接地系统还可能需要检查接地线中的交流电流或漏电流。LD590不仅可以进行接地电阻测试，还支持交流电流、漏电流、直流电阻以及等电位连接电阻等项目测试，因此可以用于电力、通信、气象、油田、建筑、防雷以及工业电气设备等不同场景的接地检测。

从量程来看，LD590采用不同测试方法对应不同的测量范围。二线、三线、四线法测量接地电阻的范围为0.000Ω～30000Ω，选择法测量范围为0.00Ω～3000Ω，双钳法测量范围为0.01Ω～200Ω；土壤电阻率测量范围为0.00Ωm～9000kΩm，接地电压测量范围为AC 0.0～100.0V，交流电流测量范围为AC 0.00mA～300.0A。

在现场使用接地电阻测试仪时，测试方法并不是越复杂越好，而是要根据接地系统结构选择合适的方法。单点接地且具备良好辅助接地条件时，可以采用三线法或四线法；多点并联接地系统可以根据现场条件采用选择法或双钳法；现场不方便布置辅助接地极时，双钳法在适用条件下可以减少打桩和布线工作。测试前还应关注接地电压、干扰信号、测试线连接以及电流钳方向等因素。

例如，LD590在双钳法测试时要求两只电流钳方向保持一致，并保持一定间距；当接地线漏电流较大时，测试结果可能受到影响，因此需要结合现场情况判断测试条件。仪表还具有干扰测试功能，当检测到较高干扰电压时会进行提示，便于测试人员及时检查现场情况。

对于电力设备和防雷接地系统而言，接地电阻测试不是简单地读取一个数字，而是通过测试结果了解接地装置的实际状态。测试过程中应根据被测接地系统的结构、现场环境以及测试目的选择对应的测试方式，并结合接地电压、辅助接地条件及现场干扰情况判断测试结果是否具有参考意义。

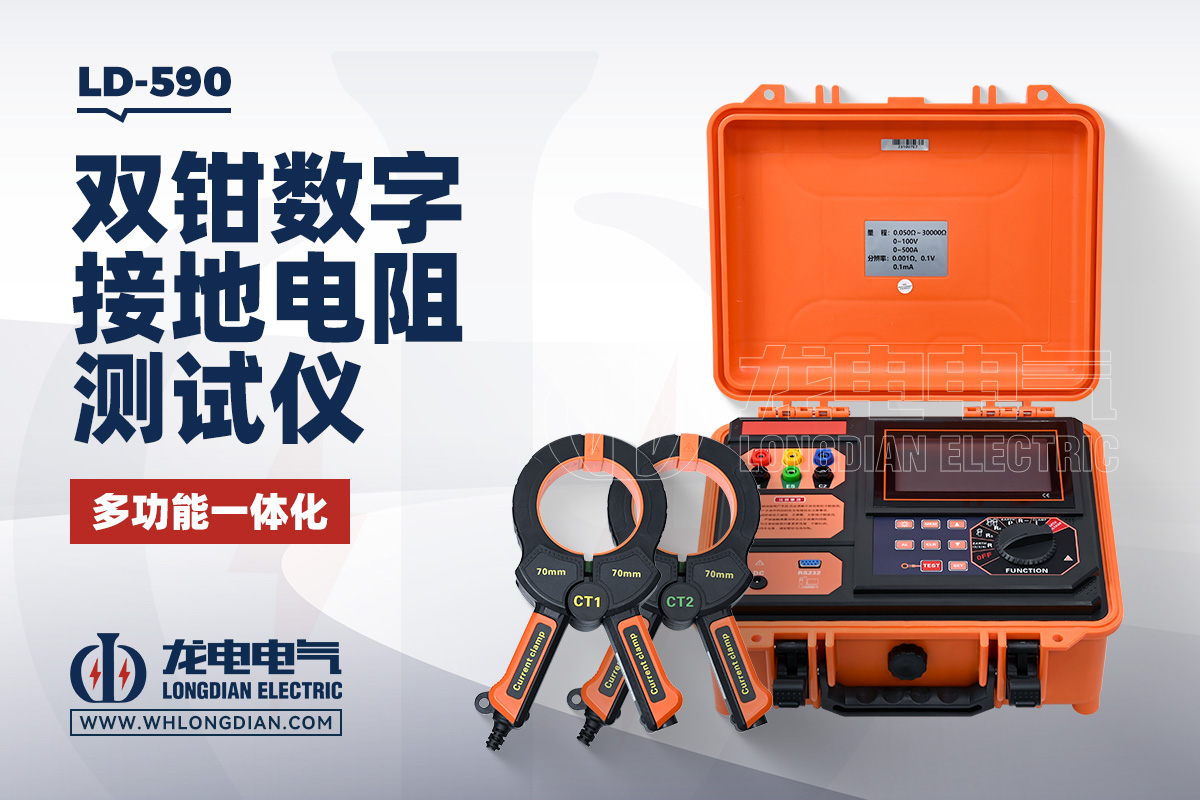

武汉市龙电电气设备有限公司生产LD590接地电阻测试仪，采用双钳多功能设计，可进行接地电阻、土壤电阻率、接地电压、交流电流、漏电流、直流电阻及等电位连接电阻等测试，支持精密四线法、三线法、简易二线法、选择法和双钳法等多种测量方式。仪表采用大屏LCD显示，可存储2000组测试数据，并支持USB数据传输，适用于电力、通信、建筑、防雷及工业电气设备等接地检测场景。

因此，回答“接地电阻测试仪是测什么的”这个问题，核心就是测量接地系统的接地电阻，同时根据仪表功能和测试需求，对土壤电阻率、接地电压、交流电流、漏电流等相关参数进行检测。对于需要开展接地系统日常维护、工程验收和安全检查的单位来说，选择与现场接地结构相匹配的接地电阻测试仪和测试方法，才能获得更有实际参考价值的测试结果。
