接地电阻测试仪核心部件有哪些？从主机到双钳结构全面拆解

接地电阻测试仪核心部件有哪些？为什么同样是测接地电阻，有的设备需要辅助地极，有的却可以直接采用双钳方式测量？实际上，接地电阻测试仪并不是一个单独依靠主机就能完成全部工作的仪器，其内部测量电路与外部测试配件需要相互配合，不同测试方法对应的部件和接线方式也有所区别。

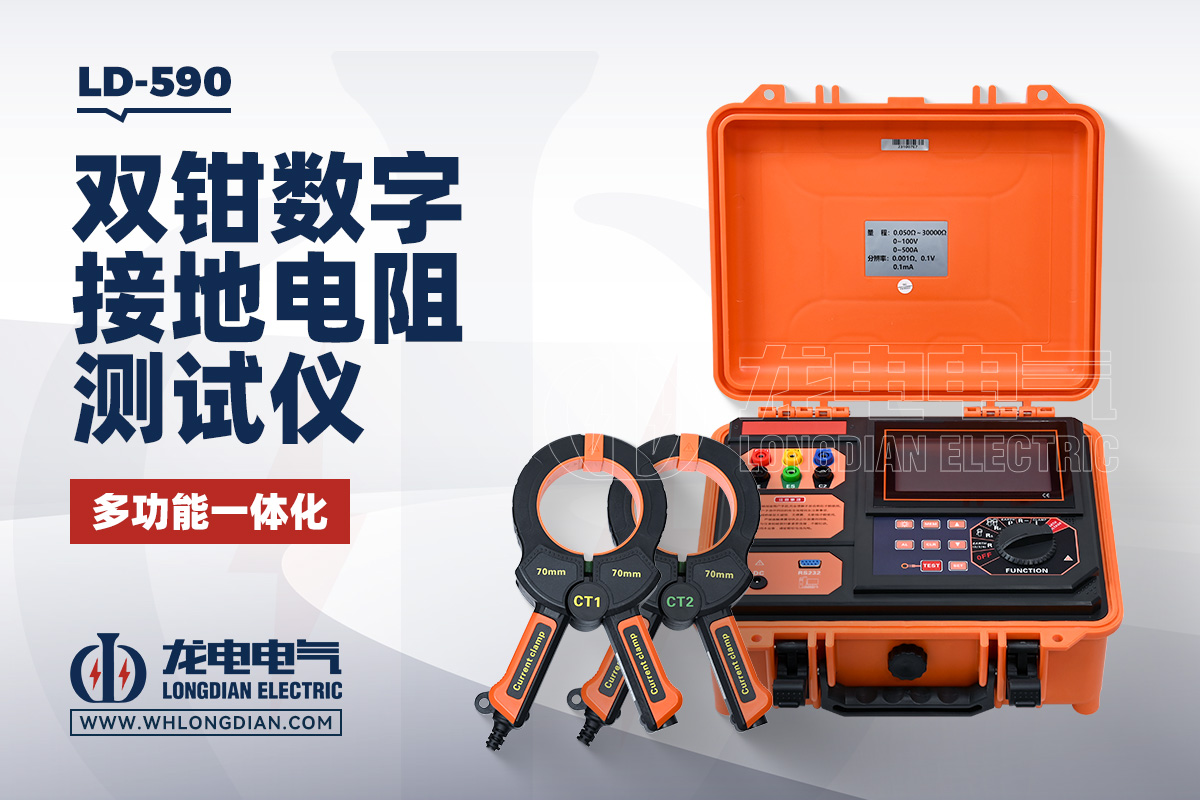

从整体结构来看，一套接地电阻测试仪通常由测量主机、电流钳、测试线、辅助地极以及数据通信相关部件组成。武汉市龙电电气设备有限公司生产的LD590双钳接地电阻测试仪，配置包括主机、电流钳、数据软件、测试线、辅助地极和通信电缆等，这些部件共同完成接地电阻、土壤电阻率、接地电压、交流电流、漏电流以及直流电阻等项目的测试。

主机是接地电阻测试仪的核心部分，主要负责测试信号的输出、采集、计算、显示和数据存储。以LD590为例，主机采用大屏液晶显示，并带有背光和条形图显示功能，能够直接查看测试结果和相关状态信息，同时具有数据存储能力，最多可保存2000组测试数据。对于现场检测人员来说，主机并不仅仅是一个显示器，而是整套接地电阻测试仪完成信号处理和数据计算的核心单元。

从测量原理来看，主机内部需要完成测试电压、电流等信号的采集和计算。以常见的三线法、四线法为例，仪器通过电流回路和电压回路进行测量，再根据R=V/I计算接地电阻；选择法则通过测量流经被测接地极的电流来判断其接地电阻；双钳法则利用两个电流钳形成激励和反馈回路，再根据测得的相关参数计算接地电阻。因此，不同的接线方式虽然外部结构不同，但最终都需要依靠主机完成信号采集和结果处理。

电流钳是双钳接地电阻测试仪区别于传统接地电阻测试方式的重要部件。LD590配备两个电流钳，在双钳法测试中，一个电流钳用于激励，另一个电流钳用于反馈，通过两个钳表之间的配合完成接地电阻测量。采用这种方式时，不需要像传统三线法一样设置辅助地极，因此对于多点接地、并联接地等现场环境，能够减少辅助接线工作。

电流钳本身也有一定的规格要求。LD590配置的电流钳钳口直径为52mm，钳变比为1000:1。对于现场检测而言，钳口尺寸直接关系到能够夹持的接地引下线或接地导体尺寸，因此选择双钳接地电阻测试仪时，除了关注主机量程和精度，也需要关注电流钳的结构和适用范围。

测试线也是接地电阻测试仪不可缺少的部件之一。三线法和四线法通常需要通过测试线连接被测接地装置、电流辅助地极和电压辅助地极，形成完整的测试回路。四线测量中，电流线和电压线分别承担不同作用，通过合理分离测试回路，可以降低接触电阻和测试线电阻对结果的影响。LD590支持精密四线法、三线法和简易二线法，可以根据现场接地装置条件选择不同接线方式。

辅助地极主要用于传统的三线法、四线法以及土壤电阻率测量。当现场采用辅助地极测试接地电阻时，需要将电流极和电压极布置在规定位置，通过测试线与主机连接形成测试回路。LD590支持1～100m的电极间距设置，在进行土壤电阻率测试时，可采用温纳四极法，根据电极间距和测得的接地电阻计算土壤电阻率。

通信电缆和数据软件主要承担测试数据传输和后续管理功能。LD590支持数据存储，并配备USB接口，可以将现场测试数据传输到相关设备进行读取、保存、报表处理和打印。对于需要开展多点接地检测或者工程验收的场景，这类数据管理功能能够减少人工记录工作，使不同测试点的数据更加方便整理。

除了外部配件之外，接地电阻测试仪本身还需要具备相应的保护和抗干扰功能。LD590采用不同测试频率自动选择方式，测试频率包括128Hz、111Hz、105Hz和94Hz，并具有FFT与AFC抗干扰功能，用于降低现场干扰信号对测试结果的影响。设备还具备过电压保护等功能，满足相应的电气安全和电磁兼容要求。

从接地电阻测试仪核心部件的关系来看，可以把整个设备理解为一个完整的测量系统：主机负责信号产生、采集和计算，电流钳负责双钳测量时的激励与反馈，测试线负责建立测试回路，辅助地极用于传统接地测试和土壤电阻率测试，通信接口和软件则负责数据读取与保存。只有这些部件之间正常配合，仪器才能按照对应测试方法完成测量。

不同测试方法对部件的依赖程度也并不完全相同。例如三线法、四线法通常需要测试线和辅助地极，而双钳法主要依靠两个电流钳完成测试。对于不方便断开接地连接的多点接地系统，双钳法可以减少辅助地极的使用；对于需要更高精度、需要考虑测试线和接触电阻影响的场合，则可以根据现场条件采用四线法。

武汉市龙电电气设备有限公司生产LD590双钳接地电阻测试仪，支持精密四线法、三线法、简易二线法、选择法和双钳法，能够覆盖接地电阻、土壤电阻率、接地电压、交流电流、漏电流、直流电阻等多项测试需求。接地电阻测量范围根据测试方法不同可覆盖0.000Ω～30000Ω，双钳法测量范围为0.01Ω～200Ω，可根据不同接地装置和现场条件选择相应的测试方式。

因此，了解接地电阻测试仪核心部件，不能只看主机外观，更要关注主机、电流钳、测试线、辅助地极以及数据接口之间的配合关系。对于实际选型和使用来说，测试方法、测量范围、现场接地形式以及是否需要断开接地连接，往往比单纯比较设备外观更重要。LD590通过多种测试方式和配套部件组合，可以针对不同接地结构选择相应的测量方案，为接地系统检测提供完整的测试手段。
