冲击电压试验仪是干什么用的？主要功能与技术参数解析

在电气元器件和电气设备进行耐压可靠性验证时，冲击电压试验仪是做什么用的？它和普通耐压测试设备有什么区别？简单来说，冲击电压试验仪主要用于向被试品施加规定波形和峰值的冲击电压，以检测元器件承受瞬态过电压的能力，同时也可用于相关器具电气间隙和爬电距离的试验。武汉市龙电电气设备有限公司生产LD-DCJB冲击电压试验仪，采用1.2/50μs冲击电压波形，适用于相关电气元件和设备的冲击电压试验。

从试验原理来看，冲击电压试验仪并不是持续输出一个固定的直流高压，而是先将能量储存在高压电容中，在控制回路作用下进行放电，通过波头电阻和波尾电阻形成规定的冲击电压波。LD-DCJB通过调节高压变压器输入电压改变充电直流电压，再形成冲击电压输出，同时利用电压检测回路对充电电压和冲击峰值进行监测。这样的结构更适合模拟设备在实际运行过程中可能遭遇的瞬态过电压环境。

冲击电压试验仪的第一项核心功能是冲击电压输出。LD-DCJB直流高压达到20kV以上，峰值电压分为低、高两个调节范围，低档为1kV～4.99kV，高档为5kV～20.00kV，峰值电压误差控制在±3%。通过高压调节旋钮，可以根据被试品及试验要求调整输出电压，并通过峰值电压表直接读取冲击电压峰值。

第二项重要功能是标准冲击波形输出。LD-DCJB的冲击波前时间为1.2μs±30%，波后半值时间为50μs±20%，对应常见的1.2/50μs冲击电压波形要求。对于冲击电压试验而言，单纯看电压峰值并不够，波前时间、半峰值时间等波形参数同样会直接影响试验结果，因此实际检测时还可以通过波形检测接口连接数字存储示波器，对输出冲击电压波形进行观察和测量。

第三项功能是冲击时间间隔和次数控制。LD-DCJB能够设置冲击间隔时间，调节范围为5～99秒，同时可以设置1～9999次冲击次数。通过这些参数，可以按照具体试验要求进行单次或多次重复冲击，减少人工重复操作带来的误差，更适合连续性、重复性冲击试验场景。

第四项功能是冲击极性切换。冲击电压在实际测试中可能需要分别进行正极性和负极性试验，因此冲击电压试验仪需要具备相应的极性选择功能。LD-DCJB设置了正、负两种极性，可以根据试验要求进行选择，在完成一种极性的测试后，再按照规定程序切换另一种极性，从而满足不同被试品的冲击耐受测试需求。

第五项功能是冲击峰值电压检测。LD-DCJB内部设置了脉冲分压检测回路，输出冲击电压经过分压后输入峰值电压表，由数字电压表直接显示峰值读数。产品波形检测部分采用50:1分压比，可配合数字存储示波器对冲击电压波形进行检测和计算，因此不仅可以关注设备输出是否达到设定电压，也能够进一步检查实际波形状态。

第六项功能是对被试品进行实际冲击耐受试验。冲击电压试验属于具有一定破坏性的试验，当被试品不能承受规定的冲击电压时，可能出现击穿、火花或放电现象。试验过程中，除了观察峰值电压变化，还需要结合被试品实际状态进行综合判断。对于压敏电阻、放电管等带有防护元件的产品，由于其本身具有较强的冲击电流承受能力，接入被试品后峰值电压可能出现明显下降，因此不能简单依据峰值下降判断产品是否失效，而应结合是否出现击穿放电声、火花等现象进行判断。

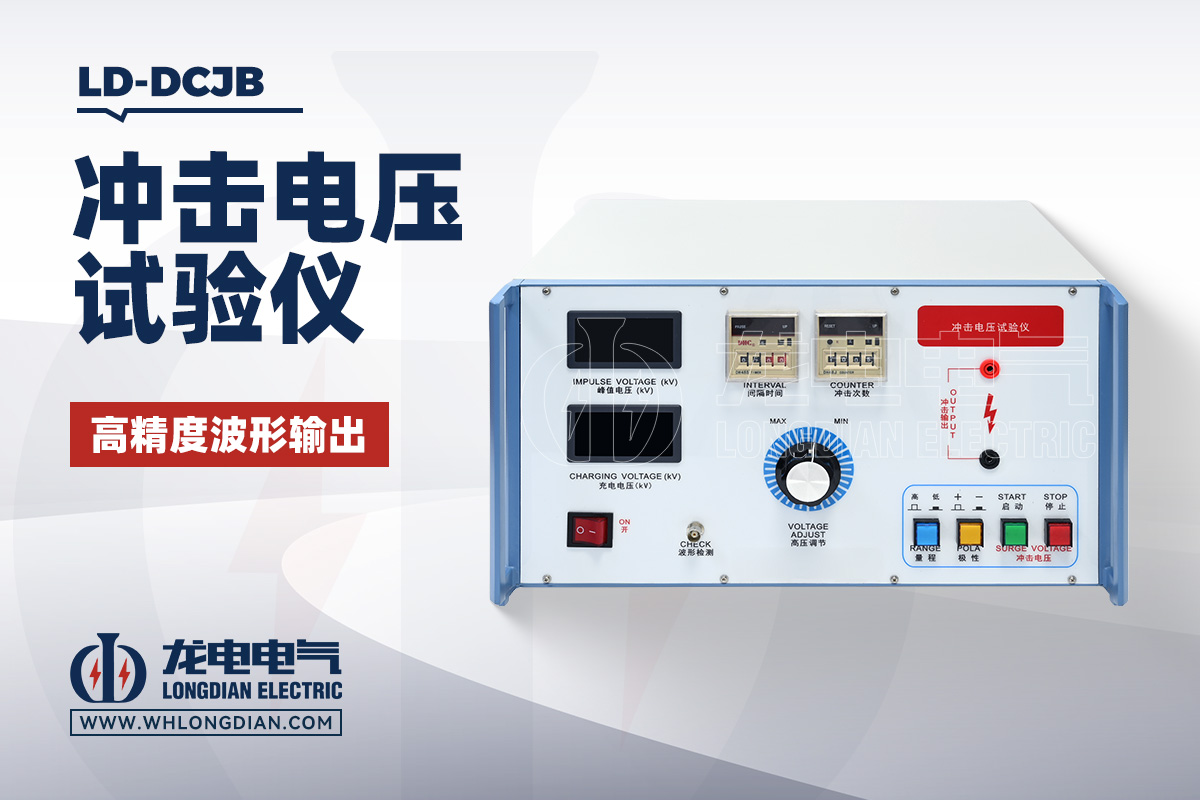

从结构操作上看，冲击电压试验仪主要围绕峰值电压显示、充电电压显示、高压调节、冲击间隔时间、冲击次数、极性选择、启动与停止以及波形检测等功能进行配置。LD-DCJB前面板设有峰值电压表、充电电压表、高压调节旋钮、间隔时间选择、冲击次数选择、极性选择以及高压启动和停止控制等功能区域，同时设置冲击电压输出端和波形检测接口，便于完成试验参数设置与检测。

在实际使用中，冲击电压试验仪属于高压试验设备，对接地和操作安全要求较高。LD-DCJB的工作电源为220V±10%、50Hz，功耗约500VA，仪器外壳设置接地端。进行试验前需要保证电源可靠接地，并按照试验要求设置冲击极性、间隔时间和冲击次数；停止高压后，如果充电电压仍有显示，需要继续进行放电操作，待电压接近零值后再接触被试品或切换极性。

综合来看，冲击电压试验仪的主要作用并不是简单地“升高电压”，而是按照规定的冲击波形、峰值、极性、间隔时间和冲击次数，对电气元器件及相关产品进行瞬态过电压耐受能力验证。对于需要开展冲击耐压、电气间隙和爬电距离相关试验的场合，选择合适的冲击电压试验仪时，应重点关注峰值电压范围、波形参数、极性方式、冲击次数控制以及波形检测功能。武汉市龙电电气设备有限公司生产LD-DCJB冲击电压试验仪，可针对上述试验需求提供相应的冲击电压输出与检测功能，实际选型时可根据被试品类型及试验要求确定具体配置。
