冲击电压测试仪属于低压还是高压？20kV输出及安全要求解析

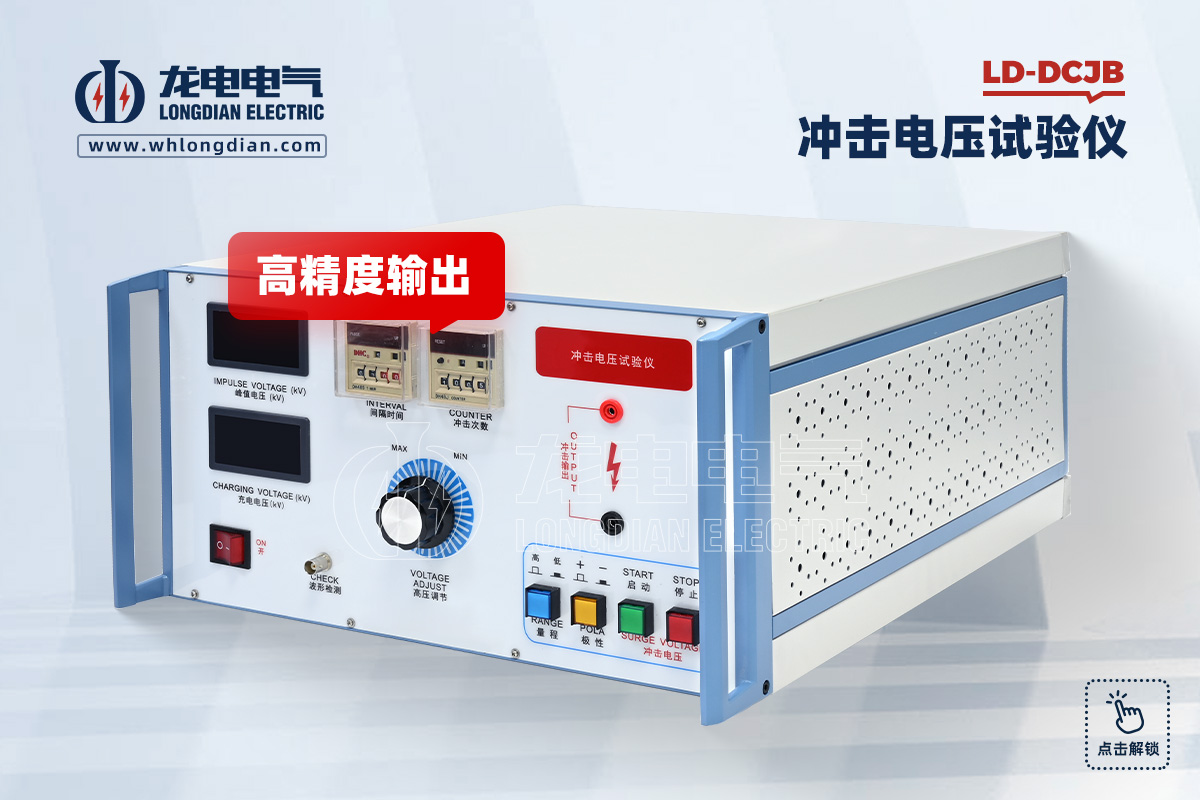

冲击电压测试仪属于低压设备还是高压设备？为什么一台测试仪的工作电源只有220V，输出却能达到数万伏？这是很多用户在了解冲击电压测试仪时容易产生的疑问。判断这类设备不能只看仪器自身的供电电压，还需要看其试验输出端的电压等级和设备实际用途。按照武汉市龙电电气设备有限公司生产LD-DCJB冲击电压测试仪的产品内容，该仪器属于高压试验设备，其直流高压达到20kV以上，主要用于冲击电压相关试验。

从设备工作电源来看，LD-DCJB使用的是220V±10%、50Hz交流电源，额定功耗约500VA。这个220V属于仪器自身的供电条件，并不代表仪器对被试品输出的试验电压只有220V。因此，判断冲击电压测试仪属于低压还是高压，不能简单根据设备的电源插头或者工作电源电压进行判断，而要重点关注高压试验回路的输出参数。

LD-DCJB冲击电压测试仪的峰值电压范围为1kV～4.99kV和5kV～20.00kV，峰值电压误差为±3%，同时设备直流高压达到20kV以上。从这个参数可以看出，该设备是针对千伏级冲击电压试验设计的，而不是普通低压检测设备。

冲击电压测试仪之所以需要较高的试验电压，是因为其主要任务是模拟瞬态过电压对被试品绝缘结构的影响。LD-DCJB用于检测元器件承受瞬态过电压的能力，同时可用于相关器具的电气间隙和爬电距离试验。也就是说，它不是对普通低压电路进行简单的电压测量，而是通过规定的冲击电压波对被试品进行耐受能力验证。

从输出波形来看，LD-DCJB采用1.2/50μs冲击电压波形，波前时间为1.2μs±30%，波后半值时间为50μs±20%。这种设备关注的不只是输出电压高低，还包括冲击波形参数是否符合试验要求，因此冲击电压测试仪与普通低压电气检测设备在工作方式上存在明显区别。

在实际使用过程中，冲击电压测试仪还需要对峰值电压、冲击间隔和冲击次数进行控制。LD-DCJB的冲击间隔时间可设置为5～99秒，冲击次数可设置为1～9999次，同时支持正、负两种冲击极性。用户可以根据具体试验要求设置相关参数，再启动高压回路进行冲击测试。

由于冲击电压测试仪属于高压试验设备，其安全要求也明显高于一般低压检测仪器。LD-DCJB产品内容明确要求仪器电源可靠接地，并强调在高压工作状态、充电电压表存在读数时，不得接触高压输出端、输出引线夹子和被试品。进行极性转换之前，也需要先停止高压，并确认电压降至接近零值后再操作。

为什么停止高压后还不能立即接触被试品？这是因为冲击电压试验仪内部采用高压储能结构。LD-DCJB的工作原理中，高压回路会先对主电容进行充电，在控制回路作用下通过放电形成冲击电压波，因此停止高压后仍需要确认残余电压已经释放。产品操作要求在充电电压表接近零值后，才能进行后续的试品连接、更换或极性调整。

此外，冲击电压测试仪还可以通过波形检测接口配合数字存储示波器进行波形测试。LD-DCJB内部设置脉冲分压器，分压比为50:1，可用于冲击电压波形检测。通过这种方式，可以对输出冲击电压的峰值及时间参数进行进一步确认，为相关试验提供检测依据。

因此，冲击电压测试仪属于低压还是高压，不能单纯看其220V工作电源，而应结合设备的实际高压输出和用途进行判断。以武汉市龙电电气设备有限公司生产LD-DCJB冲击电压测试仪为例，设备直流高压达到20kV以上，峰值冲击电压最高可达20.00kV，属于高压试验设备。其主要用于瞬态过电压耐受能力验证，以及相关电气间隙、爬电距离试验。选用和使用冲击电压测试仪时，应重点关注输出电压、冲击波形、极性、冲击次数以及高压安全防护等参数和条件。
