接地导通电阻测试仪为什么要用大电流测量？原理与作用详解

接地导通电阻测试仪为什么要用大电流测量？接地引下线、设备接地连接点等部位的电阻通常较小，普通小电流测量方式能不能准确反映实际导通情况？这也是选择接地导通电阻测试仪时经常需要了解的问题。接地导通测试的核心是检测接地连接通路的电阻，而大电流输出主要是为了在低电阻测量过程中获得更加明显、稳定的测量信号，从而更好地反映被测连接部位的实际电阻状态。

接地导通电阻测试仪本质上属于低电阻测量设备。根据基本电路关系，在被测电阻一定的情况下，测试电流越大，被测电阻两端产生的电压信号也越明显。对于毫欧级甚至更低电阻的测试对象，如果测试电流过小，产生的电压变化也会比较小，不利于仪器对微小电阻变化进行分辨。因此，接地导通电阻测试仪通常会采用较大的测试电流。

接地设备的导通性能主要体现在连接通路的电阻大小上。接地引下线与相关设备金属部分之间如果连接良好，测试得到的电阻值通常较低；如果连接部位存在松动、接触状态异常等情况，测量值可能出现变化。大电流测试能够在被测回路中建立较明显的测试信号，为仪器计算和显示电阻值提供基础。

从实际应用来看，采用大电流还有一个重要意义，就是让低阻值测量不只是停留在“有没有导通”的简单判断，而是能够通过具体的电阻数值观察连接状态。对于电力设备接地引下线等测试对象而言，接地连接是否可靠、有效，是现场检查的重要内容。产品相关信息也明确指出，电力设备的接地引下线与地网保持可靠、有效连接，是设备安全运行的重要保障，因此需要进行相应的导通检测。

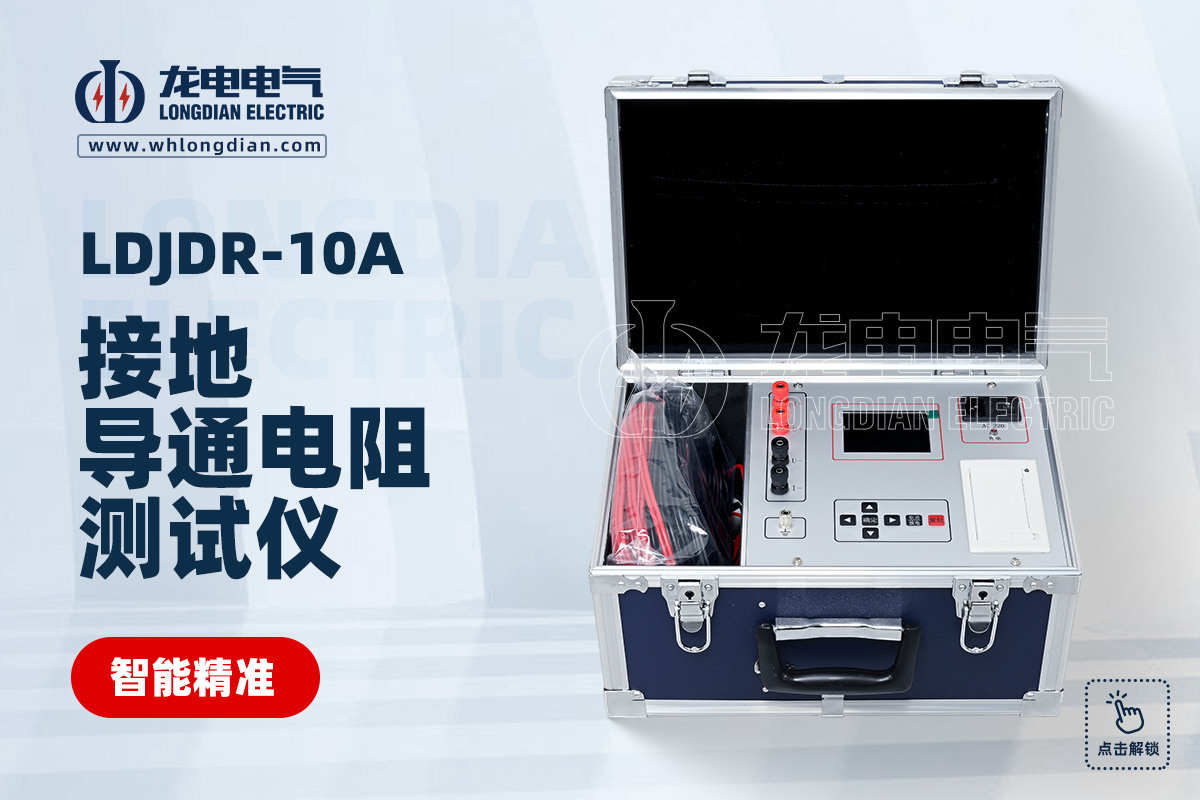

武汉市龙电电气设备有限公司生产LDJDR-10A接地导通电阻测试仪，输出电流为0～10A，测量量程覆盖1mΩ～500Ω，测试精度为0.5%，最高分辨率达到0.1μΩ。对于低电阻导通检测而言，10A输出能够提供相应的测试电流，使仪器能够对较小阻值进行测量。

这里需要注意，“大电流”并不等于测试过程中始终使用最大电流。不同的被测电阻对应不同的测试范围，实际测量时需要根据被测对象选择合适的输出电流。以LDJDR-10A为例，设备具有10A、5A、2A、0.5A、0.2A和20mA等不同电流档位，并对应不同测量区间，因此测试时需要结合被测电阻情况合理选择。

在低电阻测试中，测试线和测试夹的连接质量同样不能忽略。测试时需要将测试夹分别连接到被测对象的两个采样端，并保证接触良好，同时按照电流端和电压采样端正确接线。只有测试回路连接可靠，仪器输出的测试电流才能有效作用于被测对象，最终测得的电阻值才具有实际参考意义。

为什么不能简单用普通万用表的电阻挡代替接地导通电阻测试仪？主要原因就在于测试对象和测试条件不同。接地导通测试关注的是较低阻值连接通路，在实际检测中需要向被测回路施加规定的测试电流，再根据测量结果判断连接状态。接地导通电阻测试仪针对这一类低电阻检测进行了专门设计，因此在测试电流、量程和分辨率方面具有更明确的针对性。

此外，接地导通电阻测试仪采用大电流测试时，还需要考虑设备本身的输出能力以及现场操作要求。测试过程中不能随意移动测试夹和供电线路，测试结束后应先关闭电源，再拆除测试线。对于现场检测人员来说，正确接线和规范操作与选择合适的测试电流同样重要。

因此，接地导通电阻测试仪之所以采用大电流测量，核心原因并不是单纯追求更大的输出数值，而是为了适应低电阻测量特点，使被测对象产生较为明显的测试信号，并结合相应的量程和测量电路获得电阻结果。实际选型时，应根据被测设备、目标电阻范围以及所需测试电流选择合适的设备规格。

对于需要开展电力设备接地引下线、接地连接部位等检测的用户来说，理解“大电流测量”的作用，有助于正确认识接地导通电阻测试仪的工作方式。武汉市龙电电气设备有限公司生产LDJDR-10A接地导通电阻测试仪，采用0～10A输出，并设置多档测试电流，可用于不同电阻范围的导通检测。
