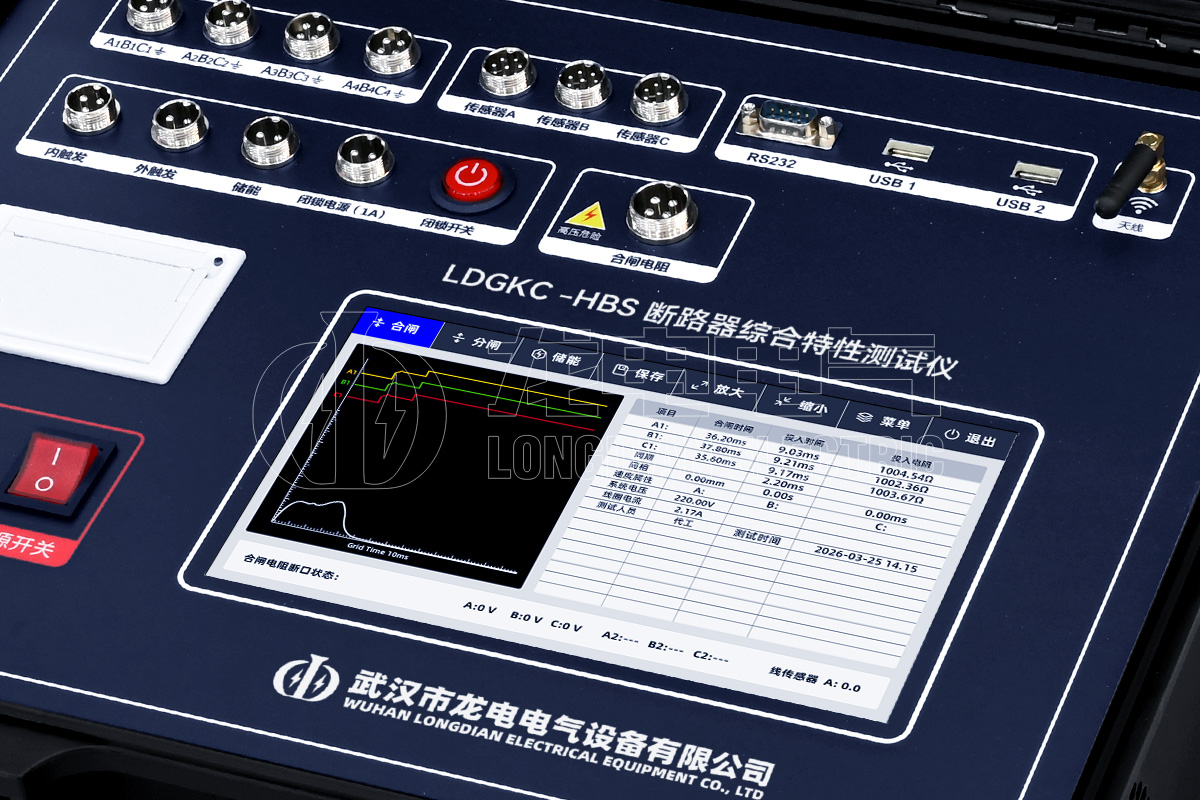

LDGKC高压开关特性测试仪电源输出参数详解：电压、电流与输出时间怎么看？

LDGKC高压开关特性测试仪电源输出参数有哪些？在现场进行高压断路器机械特性测试时，仪器不仅需要完成分闸、合闸等操作，还要根据被测开关的控制回路提供相应的操作电源。因此，电源输出电压范围、最大输出电流、输出时间以及触发方式，都会直接关系到仪器能否与现场断路器控制回路正常配合。

从仪器本身的供电条件来看，LDGKC高压开关特性测试仪采用AC220V电源输入，允许输入电压范围为AC220V±10%，电源频率为50Hz±10%。因此，现场使用时应确认供电条件符合要求，避免接入不匹配的电源。

LDGKC高压开关特性测试仪比较重要的一项电源参数，是其内置直流操作电源。仪器可以提供DC6～270V连续可调直流输出，电压分辨率为0.1V，最大输出电流为20A。通过这一操作电源，可以根据断路器线圈实际要求设置分闸、合闸动作电压，也能够用于断路器低电压动作试验。

从实际使用角度来看，DC6～270V的连续可调范围，使LDGKC高压开关特性测试仪能够覆盖较宽的断路器操作电压需求。进行试验前，需要根据现场断路器控制回路和线圈参数设置对应的动作电压，而不是固定使用某一个电压值。仪器相关设置中也提供操作电压参数，用于输入当前断路器的线圈动作电压。

电流能力也是判断高压开关特性测试仪电源输出能力的重要指标。该机操作电源最大输出电流为20A，线圈电流测试最大电流同样为20A，线圈电流分辨率为0.01A，测量准确率为±5%。需要注意，20A属于仪器操作电源的最大带载能力，并不意味着所有断路器线圈都能够直接由内部电源驱动。

对于部分电磁机构断路器，如果实际合闸线圈所需驱动电流较大，可能超过仪器内部操作电源的带载能力，这种情况下可以采用外触发方式。外触发方式并不是由仪器内部直流电源直接驱动断路器，而是采集断路器合、分闸线圈的电压信号作为触发信号。产品参数中，外触发触发电压范围为AC/DC10～300V，电流≤120A。

LDGKC高压开关特性测试仪还设置了闭锁电源，用于断路器相关闭锁回路的试验需求。闭锁电源输出范围为DC20～270V可调，默认值为DC220V。现场使用时，需要根据被测设备控制回路情况进行相应设置，避免将不同功能的电源接口混淆。

除了输出电压和电流之外，输出时间同样是电源参数中需要关注的一项。仪器的内触发直流电压输出时长可设置在20～30000ms之间，常用设置一般为100ms。达到设定时间后，电源会自动切断。实际测试时，输出时间不宜设置过长，尤其是分合闸线圈长时间带电可能导致线圈或仪器受到影响。

在储能操作方面，仪器同样提供相应电源输出功能。储能时间默认设置为8秒，最长输出时间为60秒。这部分电源主要针对断路器储能电机使用，不能与分合闸操作电源混为一谈。现场测试时，应根据断路器的实际储能机构进行相应操作。

如果使用内部电源进行合、分闸测试，现场接线时需要特别注意控制回路与仪器输出电源之间的关系。产品接线要求中明确，在采用仪器内部电源控制断路器分合闸时，应检查控制接线，并切断断路器原有操作电源，避免两种电源发生冲突。对于一些无法由仪器内部电源直接驱动的设备，则可根据现场条件选择外触发方式。

从整体电源参数来看，LDGKC高压开关特性测试仪并不是只有一个简单的“电源输出值”，而是根据不同测试功能设置了多种电源和触发参数。仪器输入电源为AC220V±10%；内部操作直流电源为DC6～270V连续可调，最大20A，电压分辨率0.1V；闭锁电源为DC20～270V可调；外触发电压范围为AC/DC10～300V。不同接口对应不同使用场景，实际测试时应根据断路器控制方式进行选择。

武汉市龙电电气设备有限公司研发生产LDGKC系列高压开关特性测试仪，围绕高压断路器分合闸、低电压动作、储能以及机械特性测试等应用设置相应的电源输出和触发功能。仪器可用于SF6开关、GIS组合电器、真空开关、油开关等设备的动态机械特性测试，并能够根据现场设备条件选择内部电源或外触发方式进行试验。

因此，了解LDGKC高压开关特性测试仪电源输出参数时，不能只关注DC6～270V这一项，还需要同时看最大输出电流、输出时间、闭锁电源以及外触发范围。正确理解这些参数，并根据断路器线圈及现场控制回路进行设置，才能保证测试过程更加稳定，也有利于避免因电源参数设置不当造成设备无法正常动作。
