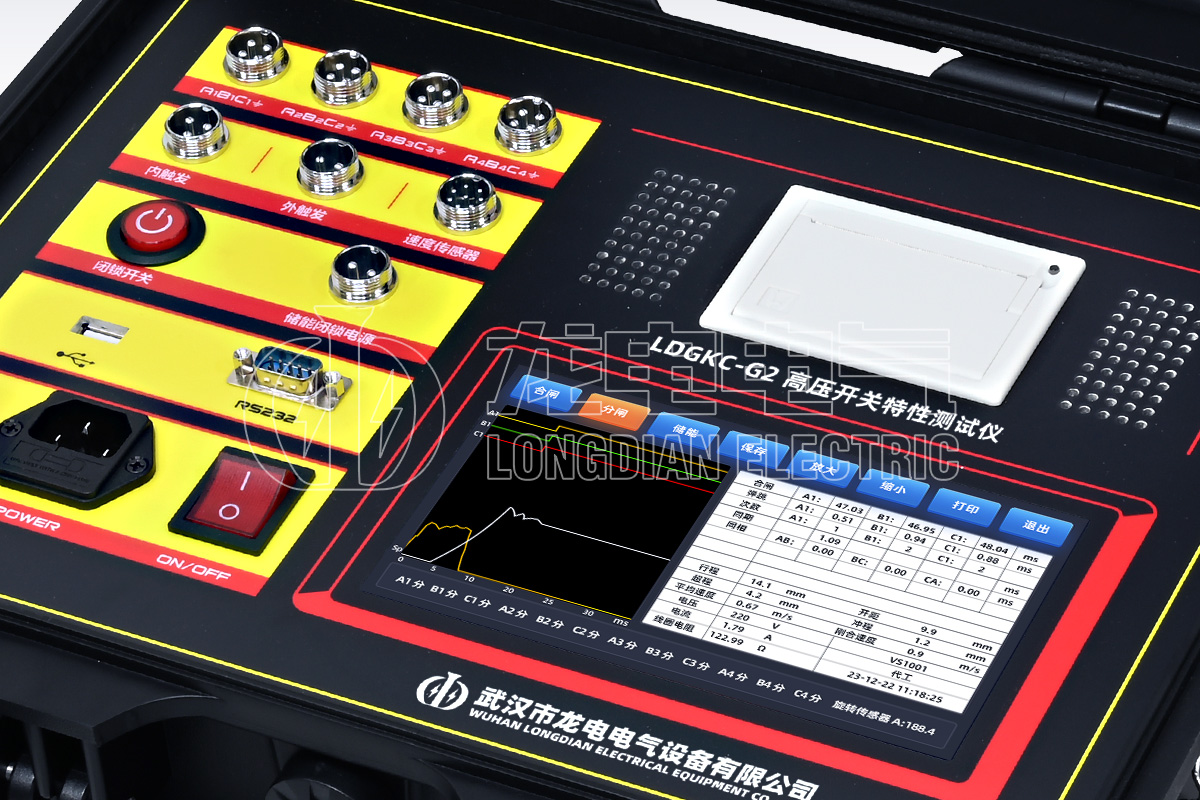

LDGKC高压开关动特性测试仪线圈电流测量范围是多少？20A参数详解

LDGKC高压开关动特性测试仪线圈电流测量范围是多少？在进行高压断路器分闸、合闸试验时，除了关注动作时间、速度和行程，线圈电流也是判断操作机构及控制回路动作状态的重要参数。很多用户在选型时会重点询问仪器能够测量多大的线圈电流，以及测量分辨率和准确率分别是多少。根据产品技术参数，LDGKC高压开关动特性测试仪的线圈电流最大测量值为20A，分辨率为0.01A，测量准确率为±5%。

从参数来看，LDGKC高压开关动特性测试仪的线圈电流测试上限为20A，也就是说，仪器针对断路器分合闸操作过程中的线圈电流，可以测量至20A这一量级。产品给出的线圈电流分辨率为0.01A，可以对电流变化进行更细的显示和记录；准确率为±5%，用于表示实际测量结果的允许误差范围。这里需要区分的是，20A是参数中明确给出的最大电流值，产品参数并没有单独列出一个明确的“最小测量电流”数值，因此实际使用时应以仪器对应测试状态为准。

线圈电流为什么需要进行测试？断路器完成分闸或合闸动作时，操作机构中的电磁线圈会产生相应的工作电流。通过LDGKC高压开关动特性测试仪记录线圈电流变化，可以结合断路器的动作时间、断口状态以及机械运动过程，对操作机构的动作情况进行分析。相比只观察断路器有没有动作，线圈电流曲线能够提供更加具体的过程数据。

在线圈电流测试过程中，仪器不仅关注某一个瞬间的电流值，还可以结合断路器的分合闸动作过程进行记录。LDGKC高压开关动特性测试仪本身具备时间、速度、行程等多项机械特性测试功能，因此在线圈电流测试时，可以将电气动作过程与机械动作过程结合起来分析。例如，线圈开始带电后，断路器何时产生机械动作、断口何时发生状态变化，都可以结合测试结果进行判断。

需要特别注意的是，“测量电流”和“操作电流”并不是完全相同的概念。LDGKC高压开关动特性测试仪内部操作电源的最大带载能力同样为20A，但这表示仪器内部操作电源能够承受的最大带载能力；而线圈电流参数中的20A，则对应线圈电流测量的最大电流指标。两者都涉及20A，但用途不同，在现场使用时不能简单理解为同一个参数。

对于部分需要较大驱动电流的断路器，仪器内部操作电源可能无法直接完成驱动。产品参数显示，内部操作电源最大带载能力为20A，一些电磁机构断路器的合闸线圈实际驱动电流可能达到几十安甚至更高，这种情况下可以采用外触发方式。外触发方式主要采集断路器分、合闸线圈的电压信号进行计时，并不依赖仪器内部操作电源直接驱动被测设备。

因此，在理解LDGKC高压开关动特性测试仪线圈电流测量范围时，不能简单把20A理解成所有断路器都可以通过仪器内部电源直接操作。对于线圈电流测量而言，20A是产品明确给出的最大电流参数；对于内部操作电源而言，20A又是最大带载能力。遇到线圈实际驱动电流较大的断路器，则需要结合现场控制方式选择相应测试方法。

从实际测试结果来看，线圈电流并不是孤立的数据。断路器机械特性试验通常需要同时观察分闸时间、合闸时间、不同期、弹跳、速度以及行程等参数。LDGKC高压开关动特性测试仪可以在一次开关动作后获得相关测试数据和图形，并进行保存和分析，有利于将线圈电气动作过程与断路器机械动作过程结合起来判断。

在现场进行线圈电流测试时，还需要保证控制接线正确，避免因控制回路异常影响测试结果。采用仪器内部电源进行分合闸试验时，应提前检查断路器控制回路，并避免现场原有操作电源与仪器输出电源发生冲突。测试条件正确，才能使采集到的线圈电流数据更具参考价值。

武汉市龙电电气设备有限公司研发生产LDGKC系列高压开关动特性测试仪，针对高压断路器机械特性试验需求，集成时间、速度、行程、线圈电流等测试项目，可用于SF6开关、GIS组合电器、真空开关、油开关等设备的动态机械特性检测。产品线圈电流测量最大值为20A，分辨率0.01A，准确率±5%，能够为断路器操作机构状态分析提供相应的电流测试数据。

综合来看，LDGKC高压开关动特性测试仪线圈电流测量参数中，明确给出的最大测量电流为20A，分辨率为0.01A，准确率为±5%。如果用户关注的是“能测多大电流”，核心参数就是20A；如果关注测试数据的细致程度，则需要同时看0.01A分辨率和±5%准确率。实际应用中，还应根据断路器线圈负载以及现场控制方式，判断采用内部操作电源还是外触发方式。

因此，选择LDGKC高压开关动特性测试仪时，线圈电流参数可以与时间、速度、行程等指标一起进行综合判断。对于断路器机械特性试验来说，线圈电流不仅是一个单独的测试数据，还可以与机械动作过程相互对应，为现场测试和故障分析提供更完整的数据基础。
