冲击电压测试仪波头波尾时间是多少？1.2/50μs参数解析

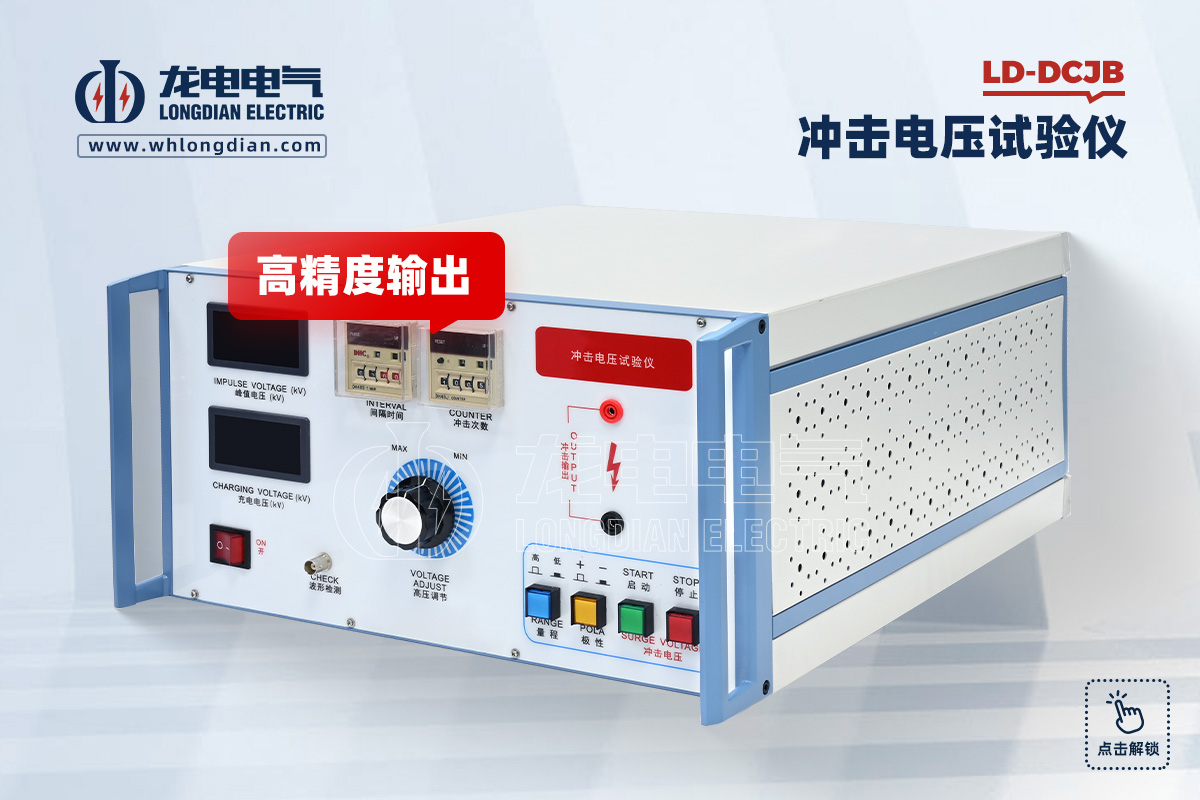

冲击电压测试仪的波头波尾时间是多少？1.2/50μs到底代表什么？在进行冲击电压试验时，很多用户会重点关注峰值电压，却容易忽略波形时间参数。实际上，冲击电压波形不仅与峰值有关，波前时间和波后半值时间也是判断输出波形的重要参数。武汉市龙电电气设备有限公司生产LD-DCJB冲击电压测试仪，采用1.2/50μs冲击电压波形，其中波前时间为1.2μs±30%，波后半值时间为50μs±20%。

对于冲击电压测试仪来说，所谓“波头时间”，对应产品参数中的波前时间。LD-DCJB的波前时间为1.2μs±30%，它反映的是冲击电压波形从规定起始电压水平上升到峰值附近所经历的时间特征。在冲击电压试验中，这个时间参数与波形的上升过程有关，因此不能只看冲击峰值电压，而需要同时关注波前时间是否处于规定范围内。

“波尾时间”则对应产品参数中的波后半值时间。LD-DCJB波后半值时间为50μs±20%，是1.2/50μs冲击电压波形中的另一项重要时间参数。从产品给出的波形参数来看，1.2μs描述波前时间，50μs描述波后半值时间，两者共同构成设备输出冲击电压波形的重要时间特征。

因此，在查看冲击电压测试仪波头波尾时间时，可以直接关注“1.2/50μs”这一组核心参数。对于LD-DCJB冲击电压测试仪，其波前时间允许偏差为±30%，波后半值时间允许偏差为±20%。这两个参数并不是简单的“加起来就是整个冲击过程时间”，而是分别对应冲击波前和波后半值所涉及的时间特征，在实际波形检测中需要分别进行测量和判断。

冲击电压测试仪为什么要关注波头波尾时间？主要是因为冲击电压试验需要按照规定的波形条件对被试品施加瞬态电压。如果只有峰值电压达到要求，而波形时间参数存在明显偏差，实际施加在被试品上的冲击过程也可能与试验要求存在差异。因此，选择冲击电压测试仪时，峰值电压与波形时间参数需要结合起来考虑。

LD-DCJB冲击电压测试仪的峰值电压范围为1kV～4.99kV和5kV～20.00kV，峰值电压误差为±3%。与此同时，设备采用1.2/50μs冲击电压波形，波前时间为1.2μs±30%，波后半值时间为50μs±20%。对于需要按照特定冲击波形开展试验的用户来说，这些参数可以作为设备选型时的重要参考。

在实际使用中，冲击电压测试仪还可以通过波形检测功能对输出状态进行进一步确认。LD-DCJB设置了波形检测接口，可连接数字存储示波器进行冲击电压波形测试。产品内容中给出的配套测试设备要求为数字存储示波器，采样速率不低于100M/S，测试精度不超过2%，通过波形检测可以对冲击电压的实际波形进行观察。

在波形检测过程中，LD-DCJB内部采用50:1的分压比，示波器检测到的信号需要结合分压比进行峰值电压计算。产品测试部分也给出了相应的连接和计算方式，可用于对冲击电压波形进行检测。对于需要校核冲击电压测试仪波头波尾时间的场景，除了关注峰值电压，还应同步查看波前时间和波后半值时间是否符合设备所要求的参数范围。

冲击电压测试仪波头波尾时间还与试验条件的稳定性有关。LD-DCJB设置了冲击间隔时间和冲击次数功能，其中冲击间隔时间为5～99秒，冲击次数为1～9999次，并支持正、负两种极性。进行重复冲击测试时，可以按照试验要求设置相应的次数和间隔，在规定条件下完成多次冲击。

需要注意的是，波头波尾时间参数并不能脱离具体试验要求单独判断。不同被试品对应的测试条件可能存在差异，在实际应用中应根据对应的试验要求确定所需冲击波形、峰值电压以及冲击次数。对于LD-DCJB而言，其明确的波形参数为1.2/50μs，即波前时间1.2μs±30%、波后半值时间50μs±20%，用户可以据此核对设备是否满足相应试验条件。

另外，冲击电压测试仪属于高压试验设备，进行波形检测和实际冲击试验时必须重视安全。LD-DCJB要求电源可靠接地，在高压输出端存在电压时不得接触高压端子和被试品；停止高压后，如果充电电压仍有读数，需要继续放电，待电压接近零值后再进行后续操作。

总体来看，冲击电压测试仪波头波尾时间是评价冲击波形的重要参数。武汉市龙电电气设备有限公司生产LD-DCJB冲击电压测试仪，采用1.2/50μs冲击电压波形，波前时间为1.2μs±30%，波后半值时间为50μs±20%，同时具备峰值电压显示、冲击次数与间隔时间设置以及波形检测等功能。用户在选择冲击电压测试仪时，应结合峰值电压、波形时间参数以及具体试验要求进行综合判断。
