冲击电压测试仪试验前为什么要先调空载电压？原因与操作要点

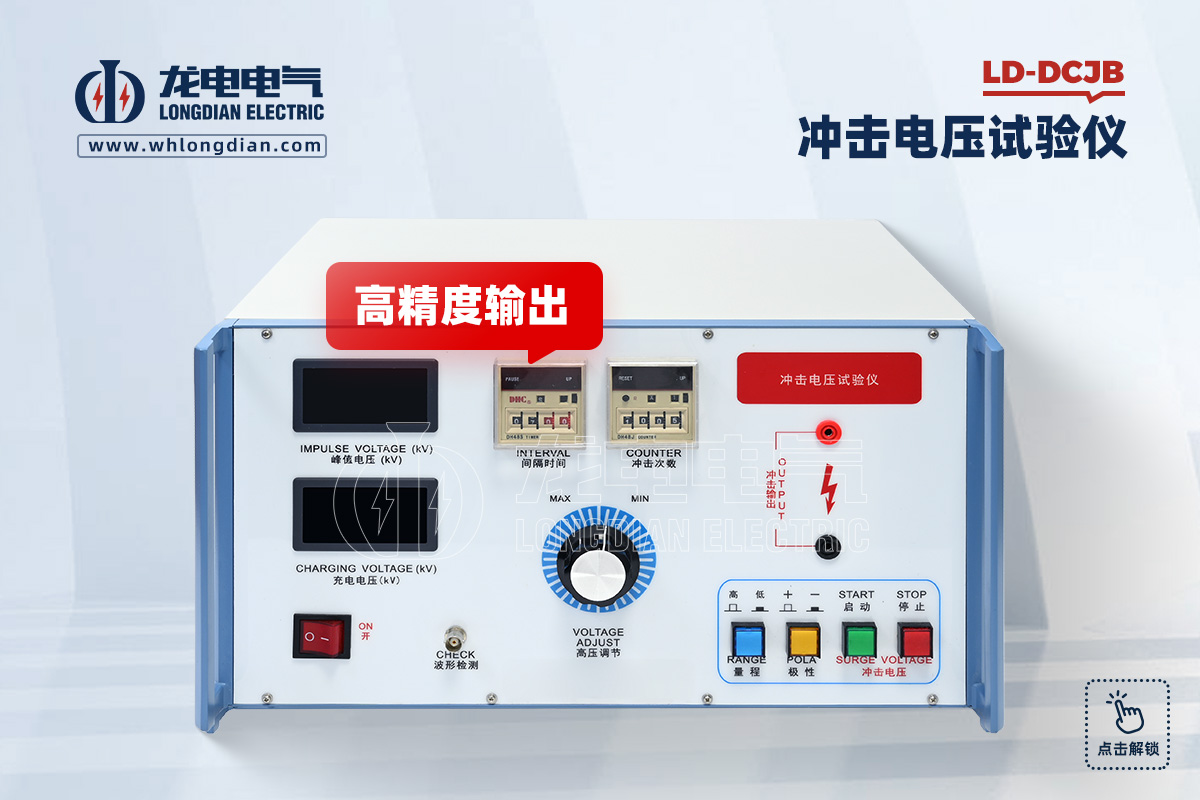

冲击电压测试仪试验前为什么要先调空载电压？为什么不能直接接上被试品再调电压？在实际冲击电压试验中，空载调压是一个重要的准备环节。武汉市龙电电气设备有限公司生产LD-DCJB冲击电压测试仪，在接入被试品前，需要先启动高压回路并调节高压，使充电电压高于所需试验峰值，再根据峰值电压表调整输出电压。这样做的主要目的，是先建立稳定的试验电压条件，再进入正式冲击测试。

这里所说的“空载电压”，主要是指没有接入被试品时对冲击电压输出进行预先调整。在LD-DCJB的操作过程中，首先开启电源，启动高压回路，调节高压旋钮并监视充电电压，使充电电压高于所需试验峰值；随后根据峰值电压表显示值继续调整，使输出峰值达到试验所需数值。完成调整后，再停止高压，确认电压接近零值，才可以进行被试品连接。

冲击电压测试仪试验前要先调空载电压，一个重要原因是被试品接入后会对冲击回路产生影响。产品内容明确指出，在一些采用压敏电阻、放电管等防护元件的试品中，由于这些元件能够承受较大的冲击电流，接入被试品后，仪器峰值电压可能比空载状态下降很多。例如空载峰值为8kV时，接入试品后峰值可能下降到3～4kV甚至更低。

因此，如果没有先进行空载调整，就很难在试验开始前明确仪器实际能够输出的冲击电压状态。先进行空载调压，可以让试验人员先按照要求设定目标峰值，再根据被试品接入后的实际表现进行判断。对于带有防雷保护元件的产品，这一步尤其重要，因为被试品接入后可能造成较明显的峰值电压下降。

需要注意的是，空载电压并不意味着正式试验时要盲目提高电压来补偿被试品造成的下降。产品内容针对采用压敏电阻、放电管等防护元件的试品特别指出，试验电压应为空载电压，不能因为接入试品后峰值下降就继续升高仪器冲击电压，否则可能使被试品实际承受的冲击电压高于规定值。

从操作流程来看，冲击电压测试仪试验前为什么要先调空载电压，还与高压安全操作有关。LD-DCJB在调节冲击电压时，需要先启动高压回路，再通过高压调节旋钮调整充电电压和峰值电压。调整完成后，应按下高压停止按钮；如果充电电压表仍存在读数，则说明可能还有剩余高压，需要继续停止操作，直到电压显示接近零值后，再外接被试品。

这一过程实际上将“参数调整”和“试品接入”两个环节进行了区分。先在空载状态下完成电压调整，可以避免带电连接被试品，也能够减少在高压状态下进行调整和接线所带来的风险。对于冲击电压测试仪这种高压试验设备而言，按照规定顺序进行操作，比单纯追求调压速度更加重要。

除了空载电压之外，冲击电压测试仪还需要关注冲击波形和峰值电压。LD-DCJB采用1.2/50μs冲击电压波形，波前时间为1.2μs±30%，波后半值时间为50μs±20%；峰值电压范围为1kV～4.99kV和5kV～20.00kV，峰值电压误差为±3%。因此，实际试验时需要根据具体试验要求设置合适的电压和波形条件。

冲击电压测试仪在完成空载调压后，还可以利用波形检测功能进一步确认输出状态。LD-DCJB设置有波形检测接口，可以配合数字存储示波器对输出冲击电压波形进行检测，内部脉冲分压器分压比为50:1。通过波形检测，可以进一步观察冲击电压的实际峰值和时间参数，为试验条件确认提供依据。

另外，冲击电压测试仪试验前还需要根据试验要求设置冲击间隔时间、冲击次数和极性。LD-DCJB的冲击间隔时间为5～99秒，冲击次数为1～9999次，并支持正、负两种极性。相关参数应在试验开始前设定完成，再进入后续高压调节和冲击过程。

需要特别强调的是，冲击电压测试仪属于高压试验设备，LD-DCJB要求电源可靠接地。在高压输出状态以及电压表存在读数时，不能接触高压输出端、输出引线夹子和被试品；极性转换前同样需要先停止高压，并确认电压接近零值。

总体来看，冲击电压测试仪试验前先调空载电压，主要是为了预先建立和确认规定的冲击电压条件，同时考虑被试品接入后可能出现的峰值电压变化。武汉市龙电电气设备有限公司生产LD-DCJB冲击电压测试仪，试验过程中需要先进行高压调节和峰值确认，再停止高压、确认电压接近零值后连接被试品，最后按照设定条件进行冲击测试。尤其对于带有压敏电阻、放电管等防护元件的试品，更应注意空载电压与接入试品后峰值变化之间的关系，不能简单通过提高电压来补偿峰值下降。
