继电保护测试仪最多能输出几路电压、几路电流？六相继保测试仪输出能力详解

继电保护测试仪最多能输出几路电压、几路电流？这是很多用户在选购六相继保测试设备时比较关注的问题。不同型号的继电保护测试仪输出通道数量并不完全相同，对于需要进行线路保护、变压器差动保护、备自投以及复杂故障模拟的试验来说，电压、电流输出路数会直接影响试验接线方式和测试范围。以六相输出配置的继电保护测试仪为例，设备最多可以实现6相电压和6相电流输出，也就是12相电压电流同时输出。

从输出通道数量来看，六相继电保护测试仪的标准配置为6相电流和6相电压。电流方面，每相交流电流输出范围可达到0～30A，6相电流并联时最大输出可达到180A；电压方面，每相交流电压最大输出120V，线电压最大可达到240V。这样的通道配置，不仅能够满足常规保护装置的三相电流、三相电压试验，也能够满足多路同步输出的复杂保护测试需求。

在实际使用中，继电保护测试仪并不是只能按照“6路电压+6路电流”这一种方式工作。根据不同试验项目，可以灵活切换输出组合，例如常见的4相电压3相电流、6相电压、6相电流，以及12相电压电流同时输出。这样的设计可以兼顾传统三相保护试验和对多通道同步输出有要求的试验项目。

对于变压器差动保护试验来说，多路电流输出的优势更加明显。六相电流可以分别模拟变压器高、低压侧的电流状态，按照保护装置的接线方式进行同步输出，因此六相电流配置能够更方便地开展三相差动保护相关测试。对于厂用电快切、备自投以及复杂状态序列试验，多路电压和电流同步变化也能够更好地模拟实际运行状态。

需要注意的是，“6路电压、6路电流”并不意味着所有试验都必须同时使用12路输出。实际测试时，应根据被测保护装置的输入方式、试验项目和接线要求选择合适的输出组合。例如常规过流、低电压保护测试，通常只需要部分电压和电流通道；而差动保护、复杂故障模拟以及多状态序列测试，则可能需要更多通道协同工作。六相继电保护测试仪的价值就在于可以根据不同试验灵活组合输出，而不是单纯追求通道数量。

从交流输出能力来看，6相电流输出时每相最大可输出30A，三相电流输出时每相最大可达到60A，6相并联时最大输出180A。电压方面，每相交流电压最大输出120V，任意两路电压可以通过串联方式获得更高的线电压输出。实际进行大电流试验时，还需要结合输出功率、工作时间和现场接线条件进行合理设置，不能仅以最大输出数值作为试验工况。

除了交流量输出，六相继电保护测试仪还可以进行直流电压、电流输出。直流电流单相最大输出为±10A，直流电压单相输出幅值可达到±160V。在部分直流保护、时间继电器以及中间继电器试验中，也可以根据测试对象选择相应的直流输出方式。

因此，如果问“继电保护测试仪最多能输出几路电压、几路电流”，对于六相配置设备来说，可以直接理解为最多6路电压、6路电流，支持12路电压电流同时输出。同时，设备还可以在不同试验模块中切换6相电压、6相电流以及4相电压3相电流等组合，具体采用哪种方式，要结合被测保护装置的试验需求确定。

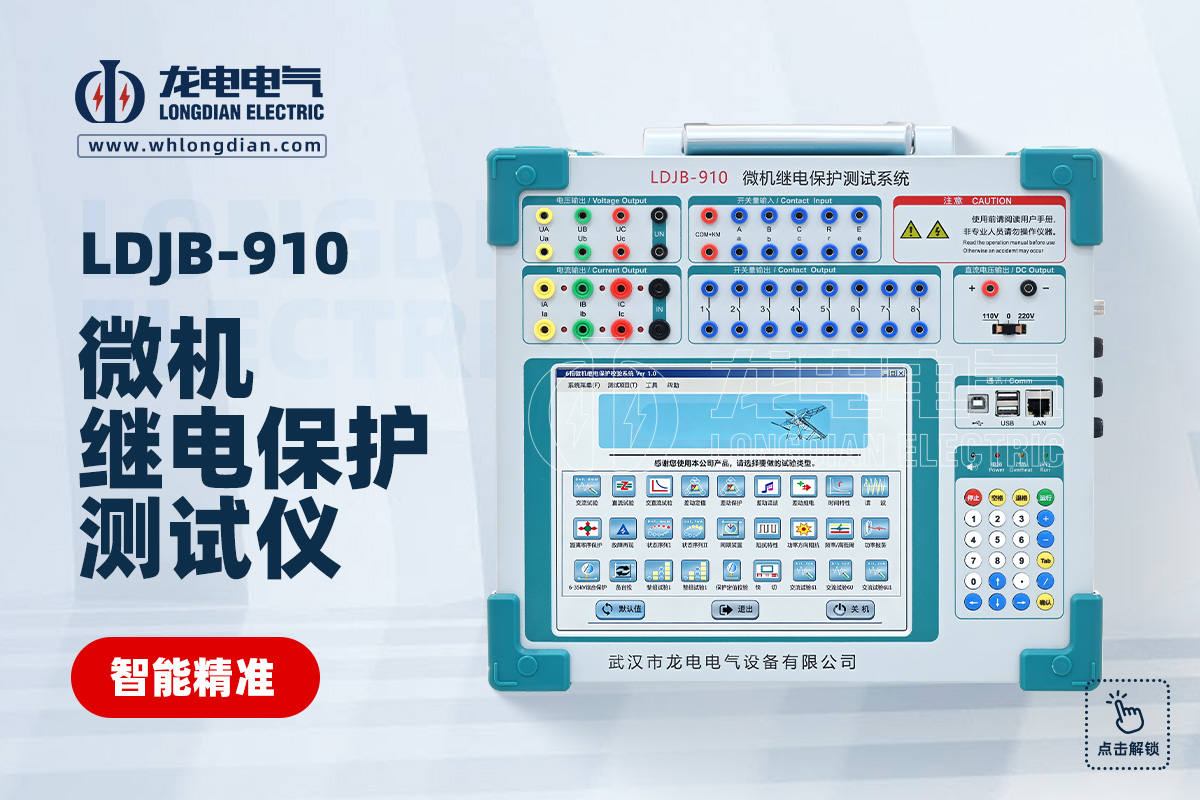

武汉市龙电电气设备有限公司研发生产LDJB-910继电保护测试仪，面向继电保护装置的交流试验、直流试验、差动保护、状态序列及相关综合测试需求，可通过多路电压、电流输出完成不同类型的继电保护试验。对于关注“继电保护测试仪输出几路电压、继电保护测试仪输出几路电流”的用户来说，实际选型时除了关注6相电压、6相电流这一核心配置，还应结合最大电流、最大电压、输出组合方式以及具体保护试验项目综合判断。
