继电保护校验仪可以测试哪些类型的继电器？常见继电器测试范围详解

继电保护校验仪可以测试哪些类型的继电器？不同继电器的输入量、动作特性和试验方法并不相同，因此在选择设备时，除了关注电压、电流输出能力，还需要了解设备能够覆盖哪些继电器类型。对于电力系统常见的继电器测试，继电保护校验仪通常需要具备交流、直流、频率、差动、同期以及序分量等测试功能，才能满足不同保护元件的校验需求。

从实际测试范围来看，继电保护校验仪可以覆盖信号继电器、时间继电器、中间继电器、重合闸继电器以及其他直流电压、电流继电器。这类继电器的测试通常以直流或交直流输出为基础，根据继电器的输入参数设置相应的电压、电流，并观察其动作、返回以及时间特性。对于额定电流较小的信号继电器，也可以通过测试仪的电压回路进行测试。

电流继电器也是继电保护校验仪经常测试的一类对象。测试时可以通过交流电流输出模拟不同运行或故障状态，逐步改变电流幅值，检测继电器的动作值、返回值以及动作时间。对于反时限电流继电器，还可以结合I－t特性进行测试，通过电流变化与动作时间之间的关系判断继电器的实际动作特性。

过电压和欠电压继电器同样属于常见的测试对象。继电保护校验仪可以通过交流电压输出模拟不同电压状态，并按照设定的变化方式进行试验，从而检测保护装置在电压达到相应条件时的动作情况。对于涉及正序、负序、零序的保护元件，还可以利用序分量测试功能进行相关测试。

序分量继电器的测试对电压、电流的幅值和相位配合有一定要求。继电保护校验仪可以通过专门的序分量输出方式直接设置所需要的序分量，再由系统计算相应的三相电压、电流输出，用于相关保护元件的试验。这样可以减少人工计算三相幅值和相位关系的过程，更适合序分量保护测试。

差动继电器的测试内容相对丰富，除了基本的差动特性测试，还涉及直流助磁特性、谐波制动特性和比例制动特性等项目。对于这类测试，继电保护校验仪需要能够按照试验要求输出相应的电压、电流，并配合不同测试模块完成特性曲线和定值相关测试。

功率方向继电器和阻抗继电器也可以使用继电保护校验仪进行测试。功率方向继电器测试时，需要重点关注电压与电流之间的相位关系，并结合功率方向及阻抗、交流试验等功能进行测试；阻抗继电器则可以通过相应的交流输出模拟故障状态，对保护动作边界和相关特性进行校验。

同期继电器和同步检查类继电器的测试，主要涉及系统侧和待并侧电压的模拟。测试时需要根据具体试验要求设置相应的电压输出，并观察同期条件下保护或继电器的动作情况。对于自动同期装置，也可以结合同期试验功能进行测试。

频率继电器则主要通过频率变化完成测试。继电保护校验仪可以配合频率及高低周测试功能，对保护装置的动作频率、相关定值以及频率滑差等参数进行测试。对于需要验证频率变化过程的保护功能，测试时还需要结合具体保护定值合理设置频率变化方式。

由此来看，继电保护校验仪并不是只能测试某一种继电器，而是可以根据不同继电器的工作原理和输入方式，选择相应的电压、电流、频率、相位以及序分量等测试条件。对于常规继电器，重点是动作值、返回值和动作时间；对于差动、方向、阻抗、频率等继电器，则需要进一步结合专用测试功能完成特性校验。

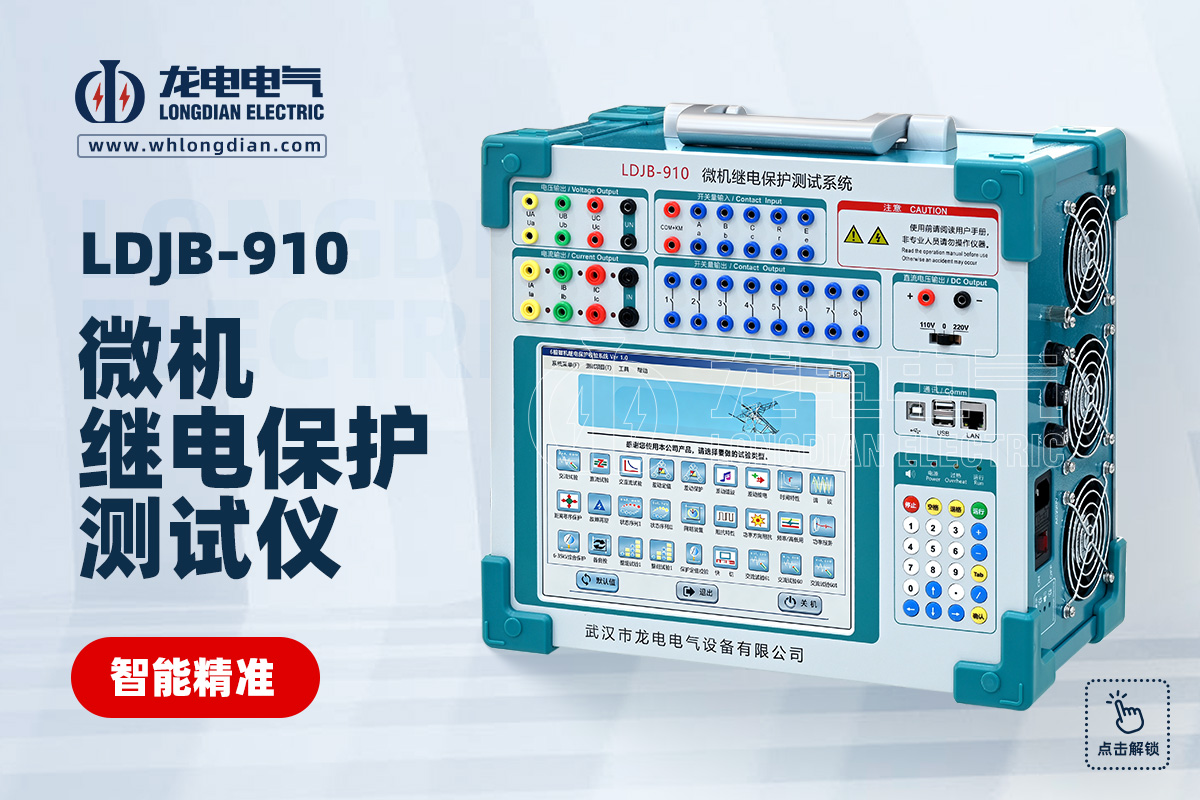

武汉市龙电电气设备有限公司研发生产LDJB-910继电保护校验仪，可用于信号继电器、时间继电器、中间继电器、重合闸继电器、电流继电器、过欠电压继电器、序分量继电器、反时限电流继电器、差动继电器、功率方向继电器、阻抗继电器、同期继电器及频率继电器等测试。对于需要一台设备覆盖多种继电器试验的现场用户来说，选择继电保护校验仪时，应结合实际保护类型、测试项目以及输出配置进行综合考虑。
