高压开关特性测试仪线圈电阻测量范围是多少？0～2000Ω参数详解

高压开关特性测试仪线圈电阻测量范围是多少？在进行高压断路器机械特性试验时，除了分合闸时间、速度、行程和线圈电流等参数，操作机构线圈电阻同样是需要关注的电气参数。通过测量线圈电阻，可以获得线圈本身的电阻测试数据，并结合其他试验结果对断路器操作回路进行综合分析。那么，高压开关特性测试仪能够测量多大的线圈电阻，分辨率和准确率又是多少？

根据产品技术参数，LDGKC系列高压开关特性测试仪的线圈电阻测量范围为0～2000Ω，测量分辨率为0.01Ω，测量准确率为±5%。也就是说，仪器能够对0～2000Ω范围内的线圈电阻进行测试，同时以0.01Ω的分辨能力记录测试结果。

从三个核心指标来看，线圈电阻测量范围、分辨率和准确率分别代表不同含义。0～2000Ω是仪器能够覆盖的测量区间；0.01Ω是对应的测量分辨率；±5%则是产品给出的测量准确率。实际查看高压开关特性测试仪线圈电阻测试参数时，需要将这三个指标结合起来理解，而不能只看一个最大测量值。

线圈电阻是断路器操作机构中的一项电气参数。高压断路器在分闸、合闸动作过程中，需要通过相应操作线圈完成电磁驱动。使用高压开关特性测试仪进行线圈电阻测试，可以获得线圈当前状态下的电阻数据，并作为后续分析操作机构工作状态的一项基础测试结果。

需要注意的是，线圈电阻测量与线圈电流测量属于两个不同的测试项目。LDGKC高压开关特性测试仪的线圈电流最大测量值为20A，分辨率0.01A，准确率为±5%；而线圈电阻测量范围为0～2000Ω，分辨率0.01Ω，准确率同样为±5%。前者反映线圈动作过程中的电流参数，后者反映线圈电气回路的电阻参数，两者不能混为一谈。

在实际使用高压开关特性测试仪进行线圈电阻测试时，还应注意测试对象与现场状态。线圈电阻属于静态电气参数，而分闸时间、合闸时间、速度和行程等属于断路器动作过程中的机械特性参数。因此，线圈电阻测试结果通常需要与其他测试项目结合分析，才能更加全面地了解断路器操作机构的状态。

从LDGKC系列高压开关特性测试仪的功能来看，仪器除了可以测量线圈电阻，还能够测试分闸、合闸时间、不同期、弹跳时间、速度、行程以及线圈电流等参数。一次断路器动作测试后，可以获得相应的测试数据和图形，为机械动作过程的分析提供依据。

在现场测试过程中，测试接线的可靠性也会直接影响电阻测试结果。对于高压开关设备，进行试验前应按照现场设备实际接线方式正确连接测试线，并确认相关回路处于适合测试的状态。对于仪器的其他接口及操作电源，也需要根据对应测试项目正确使用，避免不同测试功能之间产生混淆。

从产品整体参数来看，LDGKC高压开关特性测试仪采用AC220V输入电源，同时集成DC6～270V可调操作电源，最大输出电流20A，并具备线圈电流、线圈电阻等测试功能。对于断路器机械特性检测来说，这种测试项目组合可以将电气参数和机械动作参数放在同一次试验体系中进行分析。

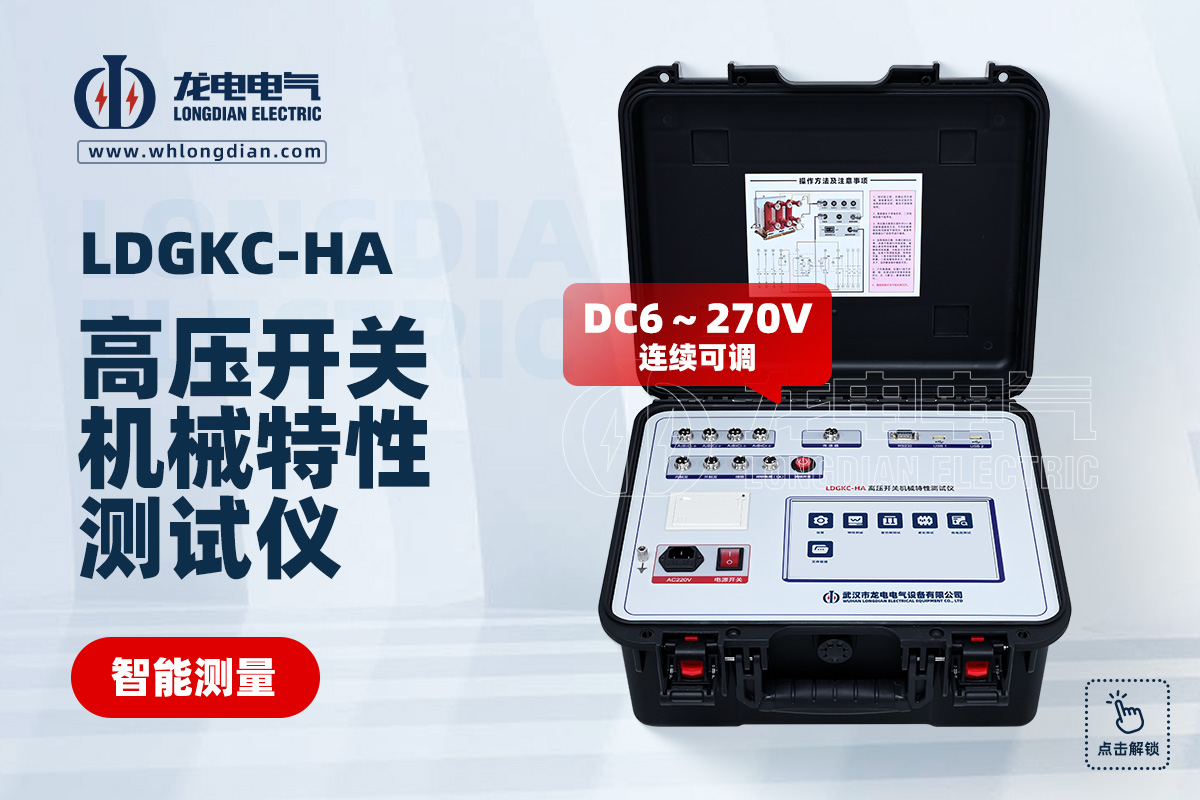

武汉市龙电电气设备有限公司研发生产LDGKC系列高压开关特性测试仪，可用于SF6开关、GIS组合电器、真空开关、油开关等设备的动态机械特性测试。产品具备线圈电阻测试功能，测量范围为0～2000Ω，分辨率0.01Ω，准确率±5%，同时覆盖时间、速度、行程及线圈电流等相关测试项目。

综合来看，高压开关特性测试仪线圈电阻测量范围的核心参数为0～2000Ω，分辨率为0.01Ω，准确率为±5%。如果重点关注仪器能够测量多大的线圈电阻，主要看0～2000Ω这一范围；如果关注测试结果能够细分到什么程度，则需要看0.01Ω分辨率；而评价测量结果允许存在多大误差，则对应±5%准确率。

因此，在选择高压开关特性测试仪时，线圈电阻测试能力可以与线圈电流、分合闸时间、速度和行程等参数一起考察。LDGKC系列高压开关特性测试仪通过多项测试功能，对断路器操作机构相关电气及机械参数进行检测，为现场高压开关设备试验提供相应的数据支持。
