继电保护测试仪交流试验模块能完成哪些测试？功能与应用解析

继电保护测试仪交流试验模块能完成哪些测试？在实际继电保护校验过程中，交流试验是使用频率较高的测试功能之一。它并不只是简单输出几路电压、电流，而是可以通过幅值、相位、频率以及变化步长等参数的组合，模拟不同运行和故障状态，用于测试保护装置的动作值、返回值、动作时间和返回时间等特性。对于需要开展多种交流量保护测试的现场，交流试验模块具有较强的通用性。

从输出方式来看，继电保护测试仪交流试验模块可以提供多种交流量组合，包括4相电压3相电流、6相电压、6相电流以及12相电压电流同时输出等模式，还可以切换到序分量输出方式。不同输出单元可以针对不同试验需求灵活使用，因此既能够满足常规保护测试，也能够用于较复杂的多量同步试验。

在常规过电流保护测试中，交流试验模块可以设置电流幅值，并按照一定步长递增或递减，通过观察保护接点动作来确定保护的动作值。如果需要测试返回特性，还可以继续改变输出量，直到保护接点返回，测试仪能够记录动作值和返回值，并自动计算返回系数。也就是说，继电保护测试仪不仅可以判断保护“动不动作”，还可以对动作和返回过程进行量化测试。

对于过电压、欠电压等以电压量作为主要判据的保护，交流试验模块同样可以通过改变电压幅值完成测试。各相电压和电流的幅值、相位以及频率都可以设置，并能够指定变化步长，因此可以按照保护定值要求逐步改变测试量，寻找保护动作边界。

继电保护测试仪交流试验模块还适用于方向保护测试。方向保护不仅与电压、电流大小有关，还与二者之间的相位关系密切相关，因此测试时需要同时调整电压、电流的幅值和相位。交流试验模块可以分别设置各相交流量的幅值和相位，并通过矢量关系观察当前输出状态，为功率方向及相关方向性保护测试提供交流量条件。

对于阻抗、距离保护等项目，交流试验模块还可以配合短路计算功能模拟不同故障状态。测试中可以选择单相接地、两相短路、三相短路以及正常状态，并设置故障方向、额定电压、整定阻抗以及阻抗倍数等参数，由系统计算对应的短路电压和电流，再将计算结果写入交流试验界面进行输出。这样的方式可以减少现场对故障电压、电流和角度进行人工换算的工作。

在距离保护和零序保护测试中，交流试验模块也可以发挥作用。例如接地距离保护测试需要考虑零序补偿系数，通过设置相应的短路阻抗、故障电流或短路电压，可以模拟实际保护判断所需要的故障条件。对于不同故障类型，还可以设置正向或反向故障，用于相关方向和距离特性的测试。

序分量测试也是交流试验模块的重要应用之一。通过序分量输出功能，可以直接设置所需要的电压、电流序分量，再由系统自动组合出相应的三相电压、电流输出，用于序分量相关保护测试。相比逐相设置幅值和相位，这种方式可以更加直接地建立正序、负序和零序相关测试条件。

交流试验模块还可以用于频率相关测试，因为各交流量的频率可以进行设置和变化。对于频率保护以及需要改变频率条件的试验，可以通过设置频率变化范围和步长，观察保护装置在不同频率状态下的动作情况。同时，测试过程中还可以根据需要改变幅值、相位以及变量数量，使测试条件更加贴合具体保护项目。

除了保护动作测试，交流试验模块还具有功率显示功能，可以显示交流量对应的幅值、相位及功率等数据。在进行现场表计校验时，还可以结合TV、TA变比查看一次侧功率和电流，用于相关计量数据核对。

在测试方式上，交流试验模块支持手动、半自动和全自动三种方式。手动方式适合试验人员逐步调整变量；半自动方式可以按照设定步长自动变化，并在保护动作后暂停；全自动方式则可以在保护动作后自动记录相应数据，并根据测试目标继续进行返回值测试。这样可以覆盖从单项参数校验到自动化动作特性测试的不同使用场景。

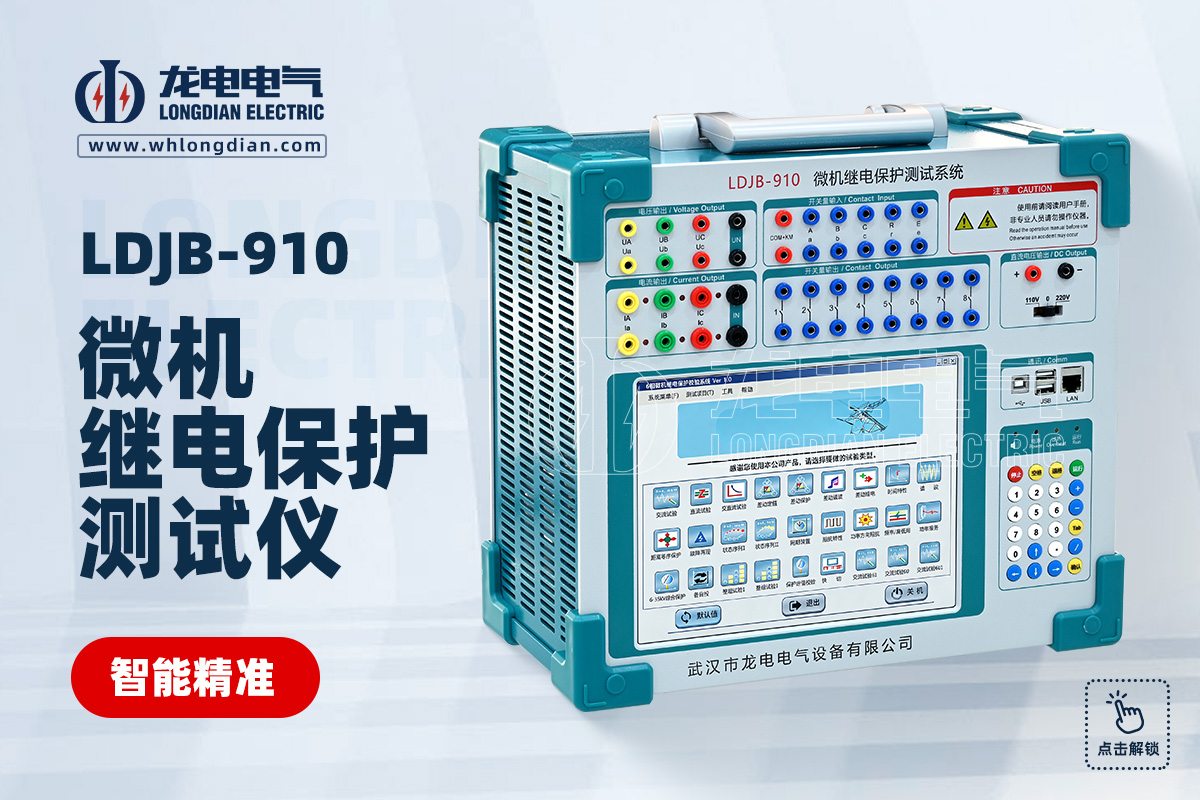

武汉市龙电电气设备有限公司研发生产LDJB-910继电保护测试仪，交流试验模块支持多种电压、电流输出组合，可进行保护动作值、返回值、动作时间、返回时间等测试，并具备序分量输出、故障短路计算以及多种交流量同步控制功能。设备支持6相电压、6相电流输出，可根据不同保护项目选择相应的输出模式。

综合来看，继电保护测试仪交流试验模块属于一个通用性较强的测试模块，可以覆盖电流、电压、方向、阻抗、距离、零序、序分量及频率等多种交流保护测试，并能够对动作值、返回值和动作时间进行测量。对于实际选购继电保护测试仪的用户来说，除了关注电压、电流输出通道数量，还应重点了解交流试验模块能否满足自身需要测试的保护类型以及故障模拟方式。
