继电保护测试仪Ux特殊相电压怎么用？功能设置与实际应用解析

继电保护测试仪Ux特殊相电压怎么用？在进行继电保护交流试验时，部分保护装置除了需要常规三相电压外，还会涉及特殊电压量的输入，因此测试仪中的Ux设置就比较重要。很多用户看到Ux后，不清楚它与UA、UB、UC是什么关系，也不知道什么时候应该选择3U0、跟随某一相或者任意输出。对于LDJB-910继电保护测试仪来说，Ux属于交流试验中的特殊相设置，可以根据不同测试条件选择对应的输出方式。

从功能上看，继电保护测试仪Ux并不是简单增加一路完全独立的电压输出，而是通过软件定义特殊相的输出方式，让该电压按照设定的规则与其他相电压建立对应关系。根据测试需求，Ux可以设置为与3U0相关的输出方式，也可以跟随某一相电压，还可以设置成独立可调的任意输出。

第一种常见方式是将Ux设置为+3U0、-3U0、+×3U0或-×3U0。当选择这些方式时，测试仪会根据当前UA、UB、UC组合计算出3U0成分，再按照所选择的系数和方向形成Ux输出。这样设置后，Ux并不是一个固定不变的数值，而是会随着UA、UB、UC的变化自动跟随变化。因此，在需要模拟零序相关电压条件的试验中，这种方式可以减少人工计算和反复修改参数的过程。

第二种方式是让Ux等于某一相电压。例如选择Ux等于UA后，Ux的输出就与UA保持一致。这样设置适合试验中某个特殊电压输入需要直接采用已有某相电压的情况，测试人员不需要再单独输入一组完全相同的参数，输出关系由测试仪直接保持。

第三种方式是选择“任意方式”。在这种情况下，Ux可以像普通的三相电压输出一样，在允许范围内直接设置幅值和相位，也可以设定变化步长，让Ux按照测试要求进行变化。对于需要独立调整特殊电压量的测试项目，这种方式更加灵活。

使用继电保护测试仪Ux功能时，还要特别注意一个容易混淆的地方：软件界面中的Ux并不对应机箱上一个单独标注为“Ux”的物理输出端子。该设备实际配置有UA、UB、UC以及Ua、Ub、Uc六相电压输出，程序将第四相电压Ua指定为特殊相Ux。因此，在进行接线和参数设置时，需要按照这一对应关系理解Ux，不能把Ux简单理解成额外增加的一路第七相电压。

在实际交流试验过程中，Ux还可以与其他电压、电流参数配合使用。测试仪各相电压、电流的幅值和相位均可以设置，并可以选择相应变量进行步进变化，因此当保护测试需要改变某个特殊量时，可以把Ux作为变量参与自动测试。这样既可以进行手动调整，也可以按照设定步长开展半自动或全自动测试。

例如在涉及零序电压判断的保护测试中，如果试验条件要求特殊电压量跟随UA、UB、UC形成的3U0变化，那么可以直接选择对应的Ux输出方式。测试过程中，当三相电压发生变化时，Ux也会按照设定关系同步改变，这种设置更适合需要保持各电量之间固定数学关系的试验场景。

需要注意的是，Ux与界面中显示的零序、正序、负序分量不是完全相同的概念。测试界面还可以实时显示根据当前三相电压、电流计算得到的线电压以及零序、正序、负序分量，这些数值属于当前输出状态下的计算结果，用于观察和记录，并不是直接设置的独立输出量。因此，在进行试验时需要区分“Ux特殊相输出”和“序分量显示”这两个概念。

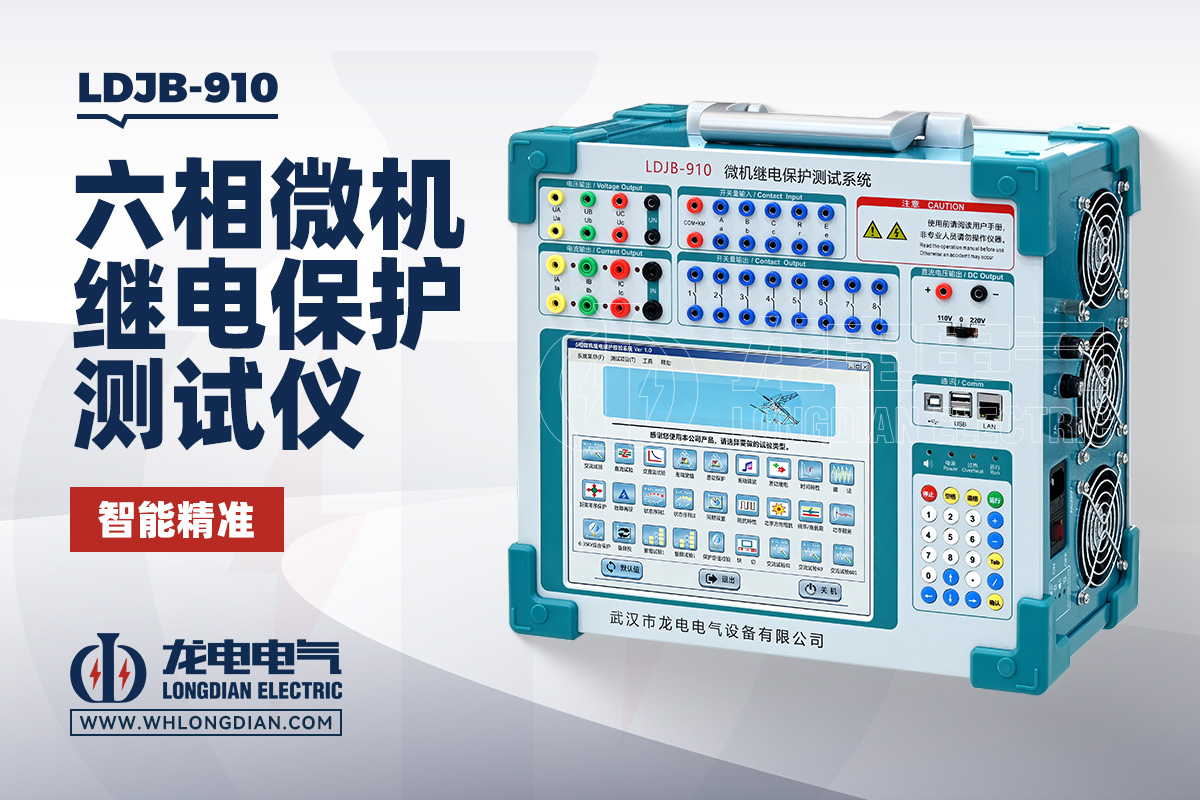

武汉市龙电电气设备有限公司研发生产LDJB-910继电保护测试仪，在交流试验中设置了Ux特殊相功能，可以根据不同测试需求选择3U0相关输出、跟随某一相输出以及任意方式输出。同时，设备支持多相电压、电流组合输出，可用于多种继电保护交流测试。

总体来看，继电保护测试仪Ux特殊相电压的主要作用，是让测试人员能够更方便地建立特殊电压量与三相电压之间的关系。实际使用时，可以根据被测保护的输入条件选择3U0跟随、某相跟随或任意输出三种方式，并重点确认设备中Ux对应的实际输出端子。对于经常进行零序、方向及其他特殊交流量测试的用户来说，理解继电保护测试仪Ux的设置逻辑，可以减少试验中的参数换算和接线错误，使测试过程更加清晰。
