高压开关特性测试仪触发时间怎么设置？20～30000ms范围与设置原则详解

高压开关特性测试仪触发时间怎么设置才合适？在进行断路器合闸、分闸测试时，触发时间是一个容易与采集时间混淆的参数。设置过短，可能影响断路器正常完成动作；设置过长，又会让线圈持续带电时间增加。因此，使用高压开关特性测试仪进行测试时，需要先明确触发时间的具体作用，再根据被测断路器的实际动作情况合理设置。

LDGKC系列高压开关特性测试仪中的触发时间，主要是指内触发直流电压输出的持续时间。产品参数给出的设置范围为20～30000ms，一般情况下设置100ms即可。当设定时间达到后，仪器会自动切断输出电源。也就是说，触发时间并不是断路器实际的分闸或合闸时间，而是仪器内部操作电源对断路器线圈进行输出的持续时长。

理解这一点非常重要。高压开关特性测试仪在进行内触发测试时，需要通过内部DC6～270V可调直流电源控制断路器完成分闸或合闸动作。触发时间决定这一路直流输出保持多长时间，因此它本质上对应的是控制线圈的供电持续时间，而不是测试结果中的合闸时间、分闸时间或不同期时间。

从设置原则来看，首先应以断路器能够可靠完成动作作为基础。如果断路器在正常情况下能够在较短时间内完成分闸或合闸，通常不需要把触发时间设置得过长。产品参数中已经给出了“一般100ms即可”的常用设置，因此对于常规测试场景，可以优先从这一数值开始，再结合现场设备动作情况进行调整。

其次，触发时间不能简单理解为“越长越保险”。产品在参数设置中明确提醒，触发时间设置过长时，分合闸线圈可能长时间通电，从而造成线圈损坏，同时也可能导致仪器受到影响。因此，在保证断路器能够正常动作的前提下，应尽量按照实际需要设置，不宜无故延长输出时间。

在实际测试中，如果用户发现断路器无法正常动作，不能首先通过无限延长触发时间来解决。还需要检查控制接线、断路器控制回路以及线圈负载等情况。对于部分电磁机构断路器，由于线圈驱动电流较大，仪器内部操作电源可能无法直接完成驱动，此时应结合现场情况采用外触发方式，而不是单纯增加内触发时间。

外触发方式与触发时间的设置逻辑有所不同。采用外触发时，仪器主要采集断路器分、合闸线圈的电压信号，使用外部电源完成断路器动作。产品给出的外触发电压范围为AC/DC10～300V，主要适用于交流断路器、永磁断路器或者线圈电流较大、内部电源无法直接驱动的设备。

还需要特别区分触发时间和采集时间。高压开关特性测试仪中的采集时间，是指断口信号持续采集的时间长度，通常设置为1秒；如果预计测试数据超过1秒，就需要适当延长采集时间，最大可以设置到200秒。采用外触发或手动触发方式时，采集时间最好设置为3秒及以上。

因此，“触发时间100ms”和“采集时间1秒”并不是同一个参数，也不应该采用相同的设置逻辑。触发时间主要控制内触发直流电源的输出持续时间，采集时间则决定仪器能够持续记录断口信号多长时间。在进行高压开关特性测试仪参数设置时，将两个参数区分开来，可以避免因设置错误影响测试过程。

对于重合闸等测试项目，时间参数还需要根据具体试验项目进行设置。例如合分试验时，仪器测得的是相关的间隔时间，设置时需要结合实际测试要求；分合、分合分等测试同样涉及相应时间参数。因此，在复杂的动作试验中，不应把触发时间与重合闸参数中的动作间隔时间混为一谈。

从现场使用角度来看，高压开关特性测试仪触发时间的设置可以概括为三个原则：首先，确保断路器能够可靠动作；其次，在满足动作要求的情况下避免长时间给分合闸线圈供电；再次，根据测试方式选择内触发或外触发，不能将两种方式的参数混合使用。对于常规内触发测试，产品给出的常用参考值为100ms，具体测试时仍应结合现场断路器实际情况调整。

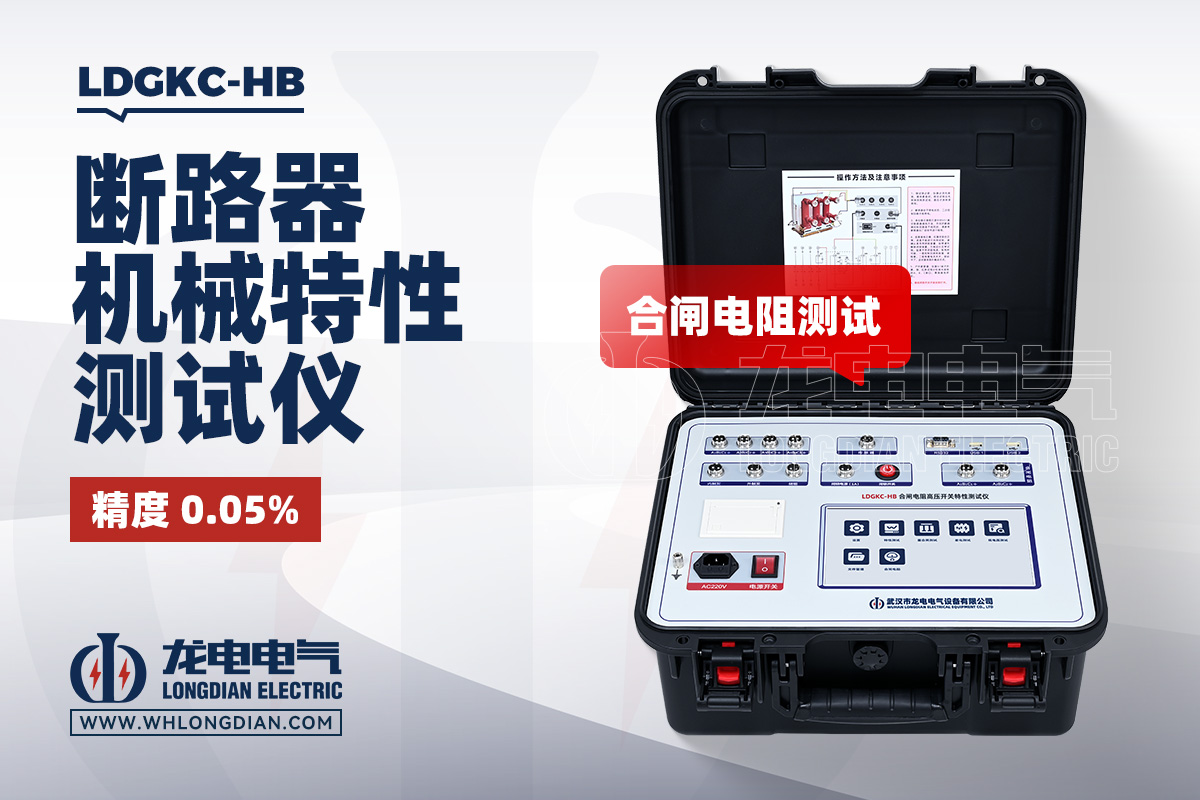

武汉市龙电电气设备有限公司研发生产LDGKC系列高压开关特性测试仪，针对高压断路器分合闸、速度、行程、不同期及相关机械特性测试设置了内触发和外触发等功能。内触发直流电源输出范围为DC6～270V，触发时间可在20～30000ms范围内设置，常规情况下可设置100ms，并在达到设定时间后自动停止输出。

综合来看，高压开关特性测试仪触发时间设置的核心，不是单纯追求更长或更短，而是在保证断路器正常完成动作的前提下，让线圈获得合适的供电时间。LDGKC高压开关特性测试仪触发时间设置范围为20～30000ms，常用设置为100ms，同时还需要结合采集时间、断路器控制方式以及现场设备实际情况进行调整。

正确区分触发时间、采集时间和断路器实际动作时间，是做好高压开关特性测试的重要基础。对于常规内触发测试，可以从100ms这一常用设置值入手，再根据现场设备的实际动作情况进行调整；对于无法使用内部电源直接驱动的设备，则应根据控制回路选择合适的外触发方式。
