LDGKC高压开关机械特性测试仪一次测试能出多少项数据？测试项目与传感器影响详解

LDGKC高压开关机械特性测试仪一次测试能出多少项数据？在进行高压断路器机械特性试验时，很多用户关注的不只是“能不能测”，还会关心一次分闸或合闸动作完成后，仪器究竟能够得到多少项测试数据，以及传感器安装不准确会不会影响最终结果。实际上，LDGKC高压开关机械特性测试仪一次开关动作后，可以同时获得多类时间、速度、行程及电气参数，具体数据数量还会随着断口数量、测试方式和传感器配置不同而变化。

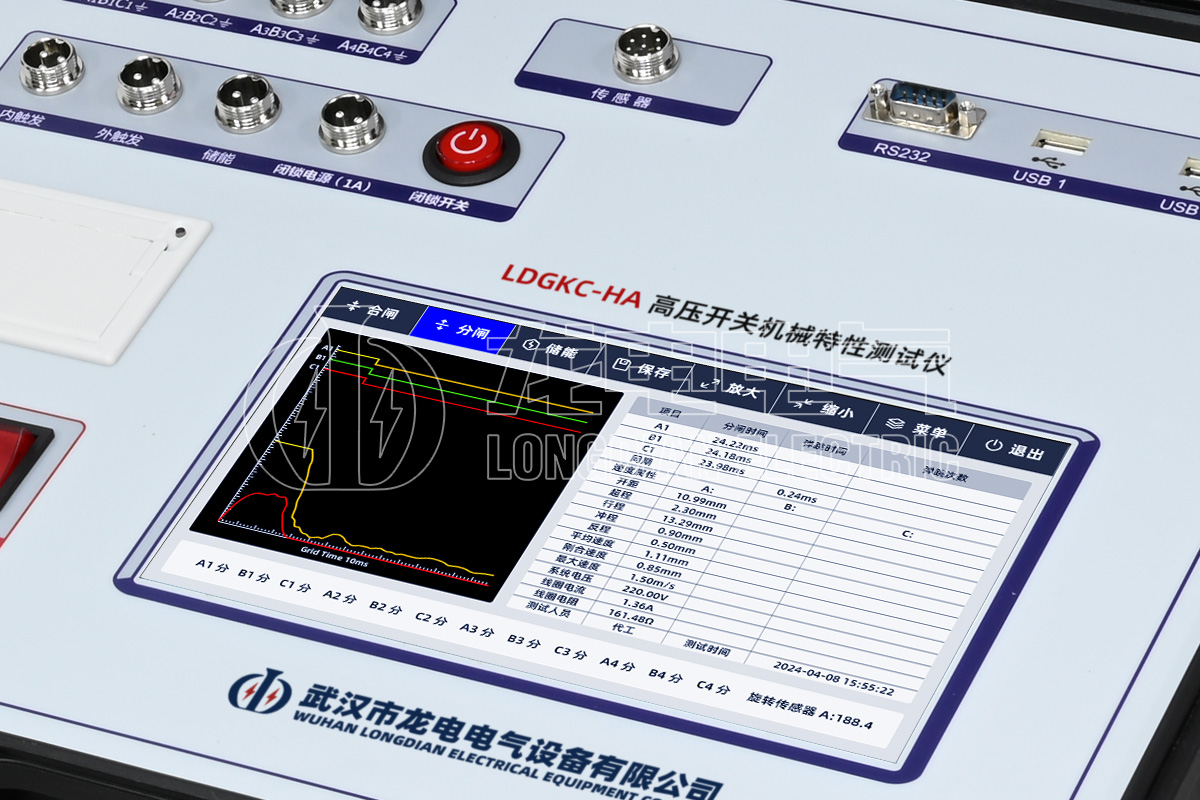

从测试功能来看，LDGKC高压开关机械特性测试仪并不是只测一个分闸时间或合闸时间。产品明确提出，开关动作一次即可得到所有相关数据及图形，测试数据和图形可以同屏显示。仪器还支持同时测量12路金属触头断口、6路主断口和6路辅助断口，以及1路速度，部分配置还可扩展到3路速度。

如果按照测试参数类别来看，一次测试能够形成的数据可以达到十余项。时间参数方面，可以测量固有分闸时间、固有合闸时间、分闸相内不同期、合闸相内不同期、分闸相间不同期、合闸相间不同期，以及合闸和分闸过程中的弹跳时间、弹跳次数等。也就是说，仅时间相关参数就包含多个测试项目，而不是只有一个动作时间数值。

速度参数同样属于一次机械特性测试的重要组成部分。LDGKC高压开关机械特性测试仪可以测量刚分速度、刚合速度，以及指定时间段或指定行程段的平均速度。根据不同传感器配置，还可以对应不同的速度测试范围。

行程参数则包括动触头行程、接触行程也就是开距、超行程，以及过冲行程或反弹行程等。通过这些数据，可以从位移角度观察断路器动触头在整个分合闸过程中的运动状态。

除了时间、速度和行程，LDGKC高压开关机械特性测试仪还具备线圈电流和线圈电阻测试功能。产品参数显示，线圈电流最大测量值为20A，分辨率0.01A；线圈电阻测量范围为0～2000Ω，分辨率0.01Ω。这样一来，一次试验可以同时获得机械动作数据和部分操作回路电气参数，为分析断路器动作状态提供更多依据。

因此，对于“LDGKC高压开关机械特性测试仪一次测试能出多少项数据”这个问题，并不能简单理解成固定的某一个数字。因为不同断路器的断口数量不同，测试项目设置不同，是否配置速度和行程传感器也不同，最终形成的数据项数量会有所差异。但从产品已经明确列出的时间、速度、行程、线圈电流和线圈电阻等项目来看，一次测试可以形成十余项关键参数，并同步生成对应测试图形。

在实际使用过程中，传感器安装是否正确，会直接关系到其中速度和行程数据的质量。LDGKC高压开关机械特性测试仪可以配置直线传感器、旋转传感器、万能传感器以及激光传感器，不同传感器对应不同的机械运动方式，因此不能只要“接上就能测”，而是需要根据断路器实际结构选择对应传感器。

以直线传感器为例，安装时需要将传感器的电子尺与动触头运动方向保持垂直关系，并在安装过程中预留约15mm左右的缓冲长度，用来应对合分闸时可能出现的上下运动和过冲。如果安装方向不正确，或者没有合理预留缓冲空间，就可能影响位移采集，严重时还可能造成传感器受到机械冲击。

如果传感器类型选择错误，同样会影响测试结果。例如现场实际安装的是直线传感器，而仪器中错误选择了旋转传感器，系统的采集和计算参数就会不匹配。产品针对现场“没有速度数据显示”的问题，也明确将传感器选择错误和安装位置不正确列为需要重点排查的原因。

对于旋转传感器，安装位置必须与断路器主轴或拐臂的实际旋转运动对应。如果传感器安装在不发生有效运动的位置，或者将适用于旋转机构的传感器用于直线运动位置，就可能无法正常采集速度信号。因此，传感器安装错误不仅可能让数据“偏”，也可能直接导致某些数据无法显示。

传感器规格参数设置错误也会影响结果。以直线传感器为例，LDGKC高压开关机械特性测试仪需要输入当前实际使用的传感器长度，如果使用了不同规格的传感器却没有同步修改参数，产品明确提示测量结果会出现不准确。

这也意味着，高压开关机械特性测试仪一次测试能够输出多少有效数据，不只是由仪器功能数量决定，还取决于现场接线和传感器安装是否正确。时间参数主要依靠断口信号采集，速度和行程则与传感器密切相关。如果传感器安装位置、类型或参数设置出现问题，即使仪器能够完成测试，也可能出现速度、行程数据异常。

武汉市龙电电气设备有限公司研发生产LDGKC系列高压开关机械特性测试仪，围绕高压断路器机械特性测试需求，集成分合闸时间、不同期、弹跳、速度、行程、线圈电流、线圈电阻等多项测试功能，并支持测试数据和图形同步显示。根据被测开关结构，还可以配置不同类型传感器，以满足不同断路器的速度和行程测试需求。

综合来看，LDGKC高压开关机械特性测试仪一次测试并不是只得到一个“合闸时间”或“分闸时间”，而是可以围绕时间、速度、行程和电气参数形成十余项关键测试数据，具体数量会根据断口数量、测试功能及传感器配置而变化。同时，传感器安装是否正确会直接影响速度和行程相关数据，因此现场使用时需要特别关注传感器类型、安装位置、运动方向以及规格参数设置。

对于需要完整分析断路器机械动作状态的试验人员来说，一次测试获得更多关联数据，可以帮助将分合闸时间、不同期、弹跳、速度、行程以及线圈参数放在一起观察。只有测试项目设置正确、断口接线可靠、传感器安装规范，最终得到的测试数据才更有实际参考价值。
