互感器测试仪主要检测哪些项目？CT、PT常见测试项目详解

互感器测试仪主要检测哪些项目？在电流互感器（CT）和电压互感器（PT）的现场试验中，除了关注变比是否准确，还需要对绕组电阻、励磁特性、极性以及相关误差参数进行检测。不同类型的互感器，测试项目也有所区别。武汉市龙电电气设备有限公司研发生产的LDCTP-1200D互感器测试仪，可针对CT、PT开展多项特性测试，覆盖互感器现场检定和常规试验中的多个检测环节。

对于电流互感器来说，互感器测试仪主要检测项目包括二次绕组电阻、励磁特性、变比、极性以及二次负荷等。其中，二次绕组电阻测试主要用于了解二次绕组本身的电阻状态；励磁特性测试则通过测试励磁曲线，进一步获得拐点电压、拐点电流以及相关特性参数；变比和极性测试则用于检查一次、二次之间的变换关系和极性关系。LDCTP-1200D可完成CT直阻、励磁、变比和极性等测试。

二次负荷也是电流互感器测试中比较重要的一项。互感器实际运行时，二次侧会连接相应的测量、保护回路，负荷大小会直接影响互感器的工作状态，因此需要对二次负荷、功率因数以及阻抗等参数进行检测。LDCTP-1200D的CT测试结果中，可以显示实测负荷、功率因数、二次阻抗以及不同温度下的绕组电阻等数据。

对于保护级电流互感器，励磁特性测试还可以进一步得到拐点电压和拐点电流、不饱和电感、剩磁系数、二次时间常数等参数，并根据相应类型形成5%或10%误差曲线。对于不同保护等级，测试结果项目也有所不同，因此实际试验时需要根据互感器铭牌参数选择对应的绕组等级和测试项目。

电流互感器的变比测试除了显示实际变比和匝数比，还可以得到比值差、相位差、极性以及匝比误差等结果。对于计量级互感器，还可根据额定负荷和下限负荷显示相应的比差、角差结果，用于进一步判断互感器测量性能。

电压互感器的检测项目与CT有所区别。根据LDCTP-1200D的测试功能，PT主要可以进行二次绕组电阻、励磁特性、变比和极性测试。其中，励磁测试可获得拐点电压和拐点电流，变比测试能够得到实际变比、匝数比、比值差和相位差，同时还可以检测一次、二次之间的极性关系。

从实际应用来看，互感器测试仪并不只是简单测一个变比。针对CT，通常需要根据试验目的组合开展电阻、励磁、变比、极性以及负荷等项目；针对PT，则主要围绕电阻、励磁、变比和极性进行测试。不同等级和用途的互感器，对应的结果参数也会有所差异，因此设备的测试功能是否覆盖完整，直接关系到现场试验工作的便利性。

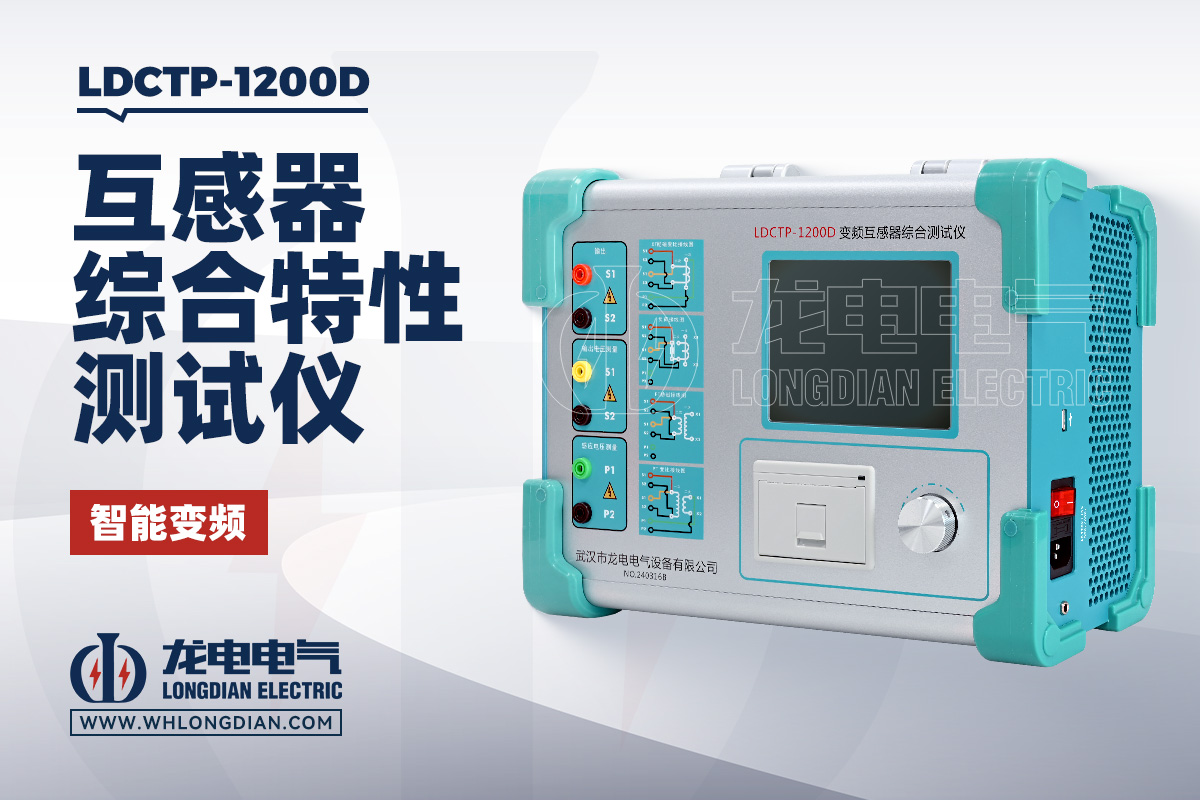

武汉市龙电电气设备有限公司研发生产的LDCTP-1200D互感器测试仪，面向CT、PT互感器特性检测，可完成二次绕组电阻、励磁特性、变比、极性、负荷以及相关误差参数测试。设备采用变频方式进行CT、PT伏安特性测试，可输出励磁曲线，并自动给出拐点电压、拐点电流、准确限值系数、仪表保安系数、二次时间常数、剩磁系数等相关结果，满足互感器现场检测对多项目测试的需求。

在实际使用中，互感器测试仪主要检测哪些项目，需要结合被测互感器的类型、绕组等级以及具体试验要求确定。对于CT，可以重点关注二次绕组电阻、励磁特性、变比、极性、二次负荷、比差和角差；对于PT，则可重点开展二次绕组电阻、励磁特性、变比、极性以及相关误差参数检测。选择测试项目时，应根据实际试验对象合理设置参数，这样才能获得具有参考价值的测试结果。
