互感器测试仪常用术语解释大全：CT、PT测试专业术语详解

互感器测试仪在电力试验中的应用比较广泛，但第一次接触CT、PT特性测试时，经常会遇到变比、励磁、拐点电压、准确限值系数、比值差、角差等专业术语。那么这些术语分别代表什么含义？不同测试结果之间又有什么关系？了解互感器测试仪的常用术语，有助于正确设置试验参数，也便于现场查看和分析测试结果。

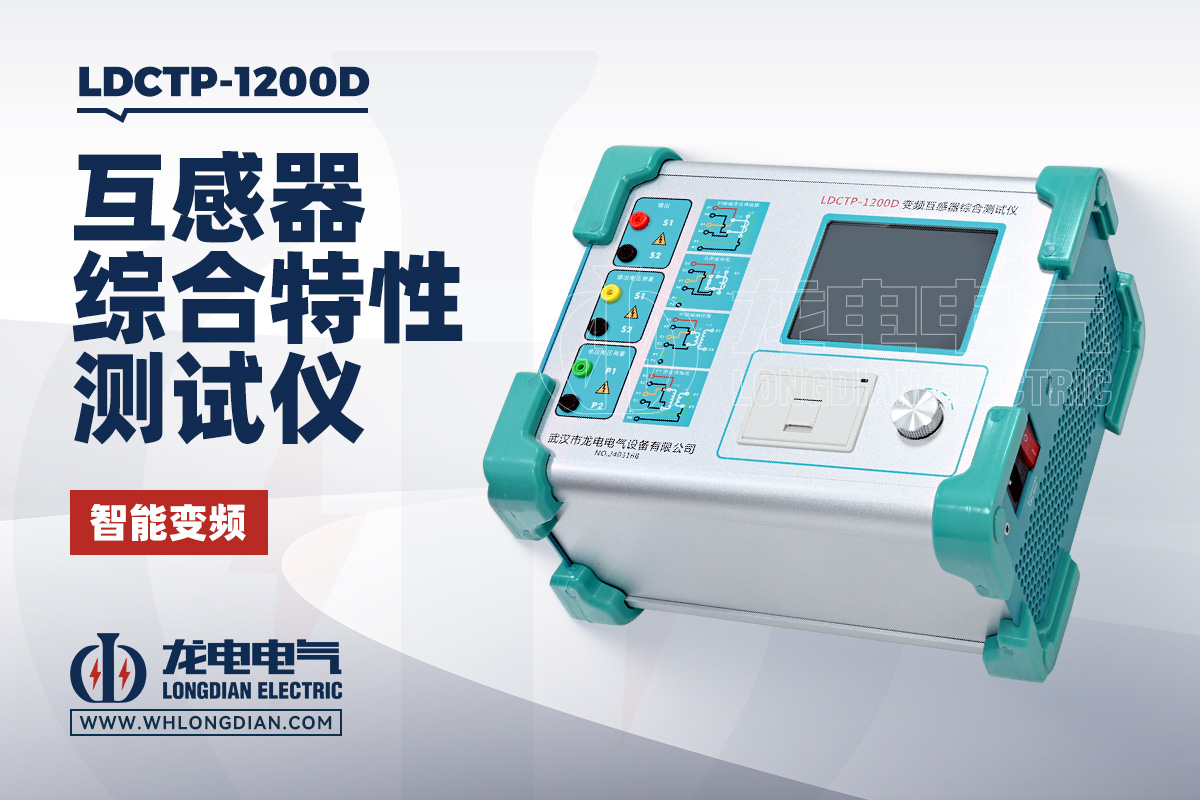

CT是电流互感器的简称，PT是电压互感器的简称。LDCTP-1200D互感器测试仪既可用于电流互感器测试，也可用于电压互感器测试。针对CT，可以进行二次绕组电阻、励磁特性、变比、极性和二次负荷等项目测试；针对PT，则主要进行二次绕组电阻、励磁特性、变比和极性等测试。

“变比”是互感器测试中最常见的术语之一，通常用于表示一次侧与二次侧电气量之间的变换关系。对于CT，测试结果中可以得到实际变比、匝数比、比值差和相位差等数据；对于PT，同样可以测试实际变比和匝数比，并得到相应的误差结果。LDCTP-1200D的CT变比测量范围为1~40000，PT变比测量范围同样为1~40000。

“匝数比”与“变比”容易混淆。匝数比主要反映被测试绕组一次、二次之间实际匝数形成的比例关系，而实际变比是试验过程中测得的一次、二次电气量之间的比例。测试结果中，两者可以分别显示，用于分析互感器实际变换关系。

“比值差”也常被称为比差，是衡量互感器变换准确程度的重要参数之一。测试过程中，仪器会根据实际测量结果计算额定负荷或实际负荷下的电流误差。对于计量级CT，比值差和相位差通常会结合起来查看。

“相位差”也就是测试中常见的角差，用于表示一次、二次电气量在相位上的差异。对于计量级互感器，相位差是重要的测试结果之一。LDCTP-1200D可以进行相位测量，其测量精度为±5min，分辨率为0.5min。

“极性”用于判断互感器一次侧与二次侧之间的极性关系。测试结果通常会显示同极性或反极性关系，对于CT、PT变比测试，极性都是需要关注的测试项目。现场如果极性判断错误，可能影响后续保护、计量及二次回路的正确接线，因此极性测试通常与变比测试结合进行。

“二次绕组电阻”是互感器测试仪常见的基础检测项目，主要用于测量互感器二次绕组的电阻值。测试结果既可以显示当前温度下的电阻，也可以根据设定参考温度进行折算。LDCTP-1200D的二次绕组电阻测量范围为0~300Ω，测量精度为0.5%±2mΩ。

“二次负荷”是指互感器二次侧所连接回路形成的负荷情况。对于CT，测试结果可以显示实际负荷、功率因数和阻抗等参数。LDCTP-1200D的交流负荷测量范围为0~1000VA，测量精度为0.5%±0.05VA。

“功率因数”用于反映二次负荷的电气特性，与负荷测试结果相对应。测试负荷时，除了查看VA值，还可以结合功率因数和阻抗进行综合判断，从而更加完整地了解CT二次回路负荷状态。

“励磁特性”也常被称为伏安特性，是CT、PT特性测试中的重要内容。测试时从二次侧施加测试信号，逐步获得电压与励磁电流之间的对应关系，并形成励磁曲线。LDCTP-1200D采用变频方式进行CT、PT励磁特性测试，最高输出交流电压为180Vrms，最大输出电流为12Arms，峰值电流可达到36A。

“拐点电压”和“拐点电流”是励磁测试中非常重要的两个参数。测试过程中，根据励磁曲线可以得到相应拐点位置，用于判断互感器进入明显饱和区域前后的特性变化。LDCTP-1200D能够自动计算和显示拐点电压、拐点电流等结果。

“不饱和电感”是励磁测试中的一个结果参数，主要对应励磁曲线线性段的平均电感。与之相关的还有“饱和及不饱和电感”等结果，用于进一步分析CT在不同励磁状态下的特性。

“剩磁系数”用于表示剩磁通与饱和磁通之间的比值。在保护用CT测试中，剩磁特性与暂态性能分析有关，因此部分保护级互感器测试中会给出这一结果。LDCTP-1200D可以根据对应的测试类型计算剩磁系数。

“二次时间常数”也是保护级CT测试中常见的术语，主要用于描述CT二次回路相关暂态特性。LDCTP-1200D可根据测试类型给出二次时间常数等相关参数。

“5%误差曲线”和“10%误差曲线”主要用于保护级互感器特性分析。对于符合相应条件的保护级CT，可以通过测试结果查看5%、10%误差曲线及对应数据，用于分析二次负荷与过流倍数之间的关系。

“准确限值系数”通常简称ALF，用于描述保护级CT在规定条件下保持准确度的能力。测试结果可以给出实际准确限值系数，并结合互感器铭牌参数进行分析。

“仪表保安系数”通常简称FS，是计量用互感器特性测试中比较常见的一个参数，用于评价互感器在一定条件下对仪表的保护特性。LDCTP-1200D可以根据对应CT类型和测试项目给出实际仪表保安系数。

“对称短路电流倍数Kssc”是保护级CT测试中的一个结果参数，用于表示相关短路电流条件下的特性指标。对于相应类型的CT，测试结果可以给出实测的对称短路电流倍数。

“暂态面积系数”用于描述CT暂态励磁特性，在部分保护级和暂态保护级CT测试中会涉及。对于对应测试类型，互感器测试仪能够根据励磁及相关参数进行计算并显示。

“额定拐点电势Ek”与“Ek对应的Ie”主要出现在PX等特定级别CT的测试结果中。其中，Ek表示额定拐点电势，对应的Ie则表示额定拐点电势条件下的实测励磁电流。

“额定Ual”和“Ual对应的Ial”也是特定保护级CT测试中的相关参数。其中Ual表示额定等效二次极限电压，Ial则表示对应电压条件下的实测励磁电流。

“额定二次电流”是CT测试参数设置中的基础数据，常见额定二次电流为1A和5A。测试时需要根据被测互感器铭牌参数进行设置，因为部分误差和保护特性参数的计算与额定二次电流直接相关。

“额定二次电压”则主要用于PT测试参数设置，用于表示电压互感器二次侧的额定电压。进行PT测试时，还需要根据被测绕组的级别、额定频率以及最大测试电压等参数进行设置。

除了上述术语之外，互感器测试仪测试结果中还可能出现阻抗、电阻、励磁数据、标准误差等项目。不同CT级别和不同PT类型对应的测试结果并不完全相同，因此查看测试结果时，不能简单地认为所有互感器都需要检测完全相同的参数，而应结合互感器类别和具体测试项目进行判断。

武汉市龙电电气设备有限公司研发生产LDCTP-1200D互感器测试仪，可用于CT、PT特性测试，覆盖二次绕组电阻、励磁特性、变比、极性、负荷及相关误差参数检测，并可根据不同互感器类型显示对应测试结果。设备采用变频测试方式，可形成励磁曲线并计算多项特性参数，适用于互感器现场测试和相关试验工作。

了解互感器测试仪常用术语后，再结合具体的CT、PT类型去看测试项目和结果，会更容易理解仪器显示的数据。对于现场试验人员来说，真正需要重点关注的并不是术语数量，而是明确每个参数代表什么、对应什么测试项目，以及它与被测互感器实际运行特性之间的关系。这样在使用互感器测试仪时，才能更加准确地完成参数设置和测试结果判断。
