高压开关动特性测试仪显示断口未动作怎么排查？常见原因与处理方法

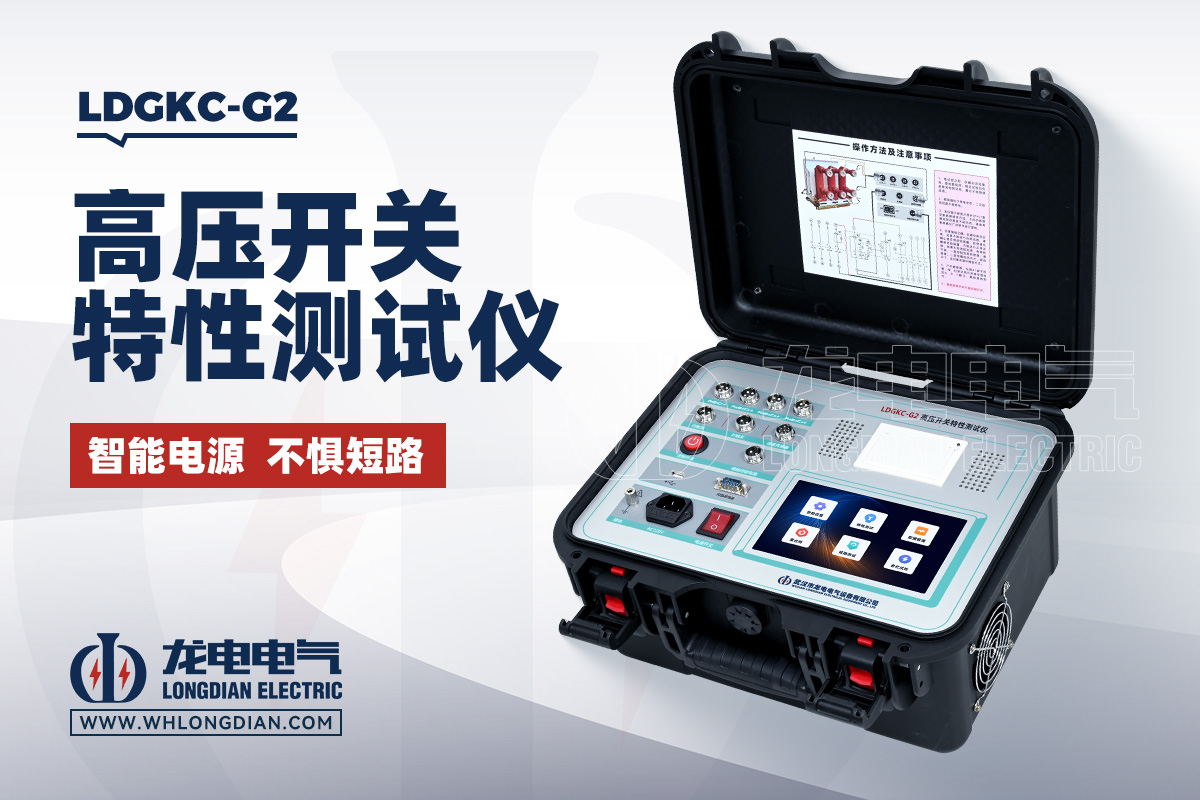

高压开关动特性测试仪进行单合、单分测试时，断路器明明已经动作，为什么测试界面却提示“断口未动作”？遇到这种情况，很多现场人员首先会怀疑测试仪本身出现故障。实际上，根据现场测试过程来看，这类问题首先应从断口测试线连接、断口接线方式以及开关控制回路等方面逐项排查。武汉市龙电电气设备有限公司研发生产LDGKC高压开关动特性测试仪，针对这类现场情况也设置了相应的断口状态检查方法。

出现“断口未动作”提示时，首先应检查断口测试线是否连接正确。高压开关动特性测试仪需要通过断口测试线采集触头状态变化，如果断口线没有接好，即使断路器实际完成了分闸或合闸动作，测试仪也可能无法正确识别断口状态。现场排查时，应先确认各相测试线与被测断路器对应位置连接可靠。

对于户内10kV开关，断口测试线的连接方式需要对应被测断路器的动、静触头。现场测试时，黄线、绿线、红线分别接相应的动触头端，静触头相互短接后接黑线。对于户外开关，则按照相应接线方式连接，黄、绿、红线接上端，黑线接地。如果接线位置不正确，测试仪采集到的断口状态就可能与实际开关动作不一致。

其次，可以检查开关控制回路。现场有一种情况是断路器虽然发生了动作，但合闸后又立即分开，导致高压开关动特性测试仪没有获得预期的稳定断口状态。这种情况下，问题未必出在测试仪，而可能与开关本身的控制回路有关。出现类似现象时，应检查相关控制回路是否正常，再重新进行测试。

如果确认断口线连接没有问题，可以进一步检查测试仪的断口通道状态。LDGKC高压开关动特性测试仪设置有12个断口测试通道，每一路断口均可以独立使用。正常情况下，在不连接断口测试线时，测试界面对应状态应显示为“分”。如果某一路在没有接入测试线的情况下却显示为“合”，则说明该断口通道可能存在异常，可以切换到其他断口继续测试。

判断断口通道是否正常，还有一种比较直接的检查方法。接入断口测试线后，将黄、绿、红和黑公共线按照对应方式短接，测试界面的断口状态应由“分”变为“合”。如果状态能够正常变化，说明对应断口通道具备正常的状态采集表现。这种方法可以用于区分是测试仪通道问题，还是现场被测开关及接线问题。

实际排查时，建议按照“先接线、再通道、后控制回路”的顺序进行。因为断口未动作提示最直接的原因，就是测试仪没有采集到符合要求的断口状态变化。先确认测试线连接，再确认通道本身能否正常识别状态，最后检查开关控制回路，可以避免一开始就对测试仪进行不必要的拆检。

如果断口状态本身可以正常识别，但进行合闸或分闸测试后仍然没有得到相应结果，还需要结合测试仪的操作方式进行判断。LDGKC高压开关动特性测试仪支持内触发和外触发等方式。采用内部电源进行分合闸控制时，需要正确连接合闸控制线、分闸控制线和公共线，并注意现场原有操作电源与测试仪内部电源之间的关系。

对于部分线圈负载较大的断路器，测试仪内部电源可能无法直接驱动，这时应根据现场条件采用外触发方式。外触发状态下，测试仪主要采集现场分、合闸线圈的电压、电流信号，并根据采集信号完成触发计时。如果把不适合内部驱动的断路器强行采用内部操作方式，也可能导致测试过程异常，因此需要先确认控制方式是否匹配。

另外，还应检查测试前的接地和测试线连接顺序。现场进行高压开关机械特性测试时，应先连接地线，再连接断口测试线。对于较高电压等级的开关，断口对地可能存在较高感应电压，正确的接线顺序有助于保证断口采集通道的安全。

在排查“断口未动作”问题时，还需要注意不要把速度测试问题与断口测试问题混为一谈。速度数据没有显示，通常需要检查传感器选择是否正确以及传感器安装位置是否合适；而“断口未动作”主要对应断口信号采集和开关控制状态，两者属于不同测试环节。

对于武汉市龙电电气设备有限公司研发生产的LDGKC高压开关动特性测试仪，现场出现断口未动作提示时，可以先从被测开关的断口接线入手，确认A、B、C各相信号线及公共线连接正确；随后检查对应断口通道是否能够正常显示分、合状态；如果通道状态正常，再检查开关控制回路以及实际分合闸动作过程。

如果断口通道自检也无法正常完成，就需要重点考虑测试通道、测试线或相关接口是否存在异常。设备设置多路断口输入，每个断口可以独立使用，因此可以通过切换其他通道进行对比测试。若更换通道后能够正常采集，则可以缩小故障排查范围。

还需要注意，现场测试并不建议仅凭一次异常提示就判断仪器损坏。断口线接触不良、接线位置错误、开关控制回路异常以及断口通道状态异常，都可能导致高压开关动特性测试仪无法正确识别动作结果。按照实际测试流程逐项确认，通常更容易找到原因。

如果检查过程中涉及测试仪输出电压或内部电源状态，应由具备相应现场操作资质的人员按照安全要求进行检查，不应自行打开设备机壳。对于设备没有正常直流输出的情况，应结合实际条件进行处理；相关测试要求中也明确涉及内部高压输出风险。

总体来说，高压开关动特性测试仪出现“断口未动作”提示时，优先检查断口测试线是否接好，其次检查断口通道是否能够正常识别“分”和“合”状态，再检查开关控制回路及实际动作情况。对于LDGKC高压开关动特性测试仪，可以利用断口通道状态检查方法进行进一步判断，以缩小问题范围。

武汉市龙电电气设备有限公司研发生产LDGKC高压开关动特性测试仪，可用于高压断路器分合闸时间、断口状态及相关机械特性测试。现场出现断口未动作时，应根据被测开关类型和实际接线方式逐项排查，重点确认断口线、测试通道以及控制回路，避免因接线问题影响测试结果。

因此，排查高压开关动特性测试仪“断口未动作”问题，关键不是盲目更换设备，而是先确认信号有没有正确进入测试仪，再判断通道能否正常识别，最后检查断路器控制和动作过程。按照这个顺序进行检查，能够更加清晰地定位现场测试异常的具体环节。
