变电站电力试验设备有哪些？核心试验设备及作用详解

变电站电力试验设备有哪些？不同设备分别检测什么？变电站承担着电能变换、输送和分配的重要任务，站内涉及变压器、高压开关、互感器、继电保护装置、接地系统、电缆等多种电气设备，因此在安装验收、设备检修和预防性试验过程中，需要根据被测设备和试验项目配置相应的变电站电力试验设备。

高压开关和断路器是变电站中的重要开断设备，其机械动作状态直接关系到设备正常运行。高压开关机械特性测试仪主要用于检测断路器分合闸时间、同期性、弹跳时间、行程、速度、线圈电流等参数，通过采集断路器动作过程中的数据和波形，判断操动机构及相关机械部件是否处于正常状态。对于部分高压开关，还需要配合回路电阻测试仪检测主回路接触电阻，了解导电回路连接状态。

变压器是变电站中的核心一次设备之一，其试验项目相对较多。变压器直流电阻测试仪主要用于测量绕组直流电阻，检查绕组连接情况以及三相电阻是否存在异常；变压器变比测试仪用于检测变压器变比、极性及组别等参数，判断分接位置及绕组连接是否正确；对于绝缘性能检测，则需要使用绝缘电阻测试仪、介质损耗测试设备等，对变压器绝缘状态进行综合判断。因此，变压器相关测试设备是变电站电力试验设备中的重要组成部分。

继电保护系统主要负责在电力系统发生故障时快速、准确地发出保护动作，因此保护装置投运前及检修后的校验非常重要。继电保护测试仪可以按照试验要求输出电压、电流等模拟信号，用于检测过流、过压、欠压、距离、差动等不同类型保护功能，同时还可以进行状态序列、整组试验等测试。通过继电保护测试，可以检查保护装置的动作值、动作时间以及逻辑配合情况。

绝缘和耐压试验主要用于判断电气设备绝缘系统是否满足规定的试验要求。绝缘电阻测试仪适用于测量设备绝缘电阻，并可根据测试结果辅助判断绝缘受潮、老化等情况；工频耐压试验设备则通过施加规定的试验电压，检验被测设备绝缘在一定电压条件下的耐受能力。这类设备通常应用于变压器、开关柜、电缆、互感器等设备的相关试验。

互感器是变电站测量和保护系统的重要组成部分，电流互感器和电压互感器的参数准确性会影响计量、测量以及保护装置的正常工作。互感器测试仪主要用于检测变比、极性、励磁特性、误差等相关参数，部分自动化测试设备可以根据试验需求完成多项测试并进行数据计算，从而提高现场试验效率。

接地系统检测同样属于变电站电气试验的重要内容。接地电阻测试仪主要用于检测接地装置的接地电阻，也可以根据设备类型和现场条件采用不同测试方法。通过对接地系统进行检测，可以了解接地装置的实际状态，为变电站设备安全运行提供基础数据。

电缆是变电站二次系统以及部分一次供电回路的重要组成部分。当电缆出现绝缘下降、短路、断路或高阻故障时，需要使用电缆故障检测设备进行判断。电缆故障测试仪通常可以用于故障距离粗测，并结合路径探测和精确定点设备进一步缩小故障范围，为现场检修提供依据。对于地下电缆故障，完整的检测流程通常需要多种设备配合使用。

电能质量分析仪也是部分变电站运行检测中常用的设备，主要用于分析电压、电流、频率、谐波、三相不平衡、电压波动等参数。当变电站出现电压波动、谐波异常或三相负荷不平衡等问题时，可以通过电能质量测试获取运行数据，为后续分析和治理提供依据。

此外，根据变电站规模和试验任务不同，还可能涉及回路电阻测试仪、避雷器测试设备、局部放电检测设备、绝缘油相关检测设备以及高压直流发生器等。实际配置并不是固定不变的，而是需要根据电压等级、设备类型、试验标准和现场工作内容进行组合。

从实际使用角度来看，变电站电力试验设备的核心作用，可以理解为对电气设备的绝缘性能、电气性能、机械性能以及保护功能进行检测。不同设备负责不同参数，例如高压开关机械特性测试仪重点检测断路器机械动作参数，直流电阻测试仪重点测量绕组或导电回路电阻，继电保护测试仪主要验证保护装置功能，而接地电阻测试仪则用于检查接地系统性能。

选择变电站电力试验设备时，还需要关注测试范围、测量精度、输出能力、操作方式、数据存储以及现场使用条件等因素。同一种设备在不同电压等级、不同设备结构下，对测试方法和配置要求也可能存在差异。因此，与其单纯按照设备名称选择，更重要的是结合实际试验项目确定设备类型和技术参数。

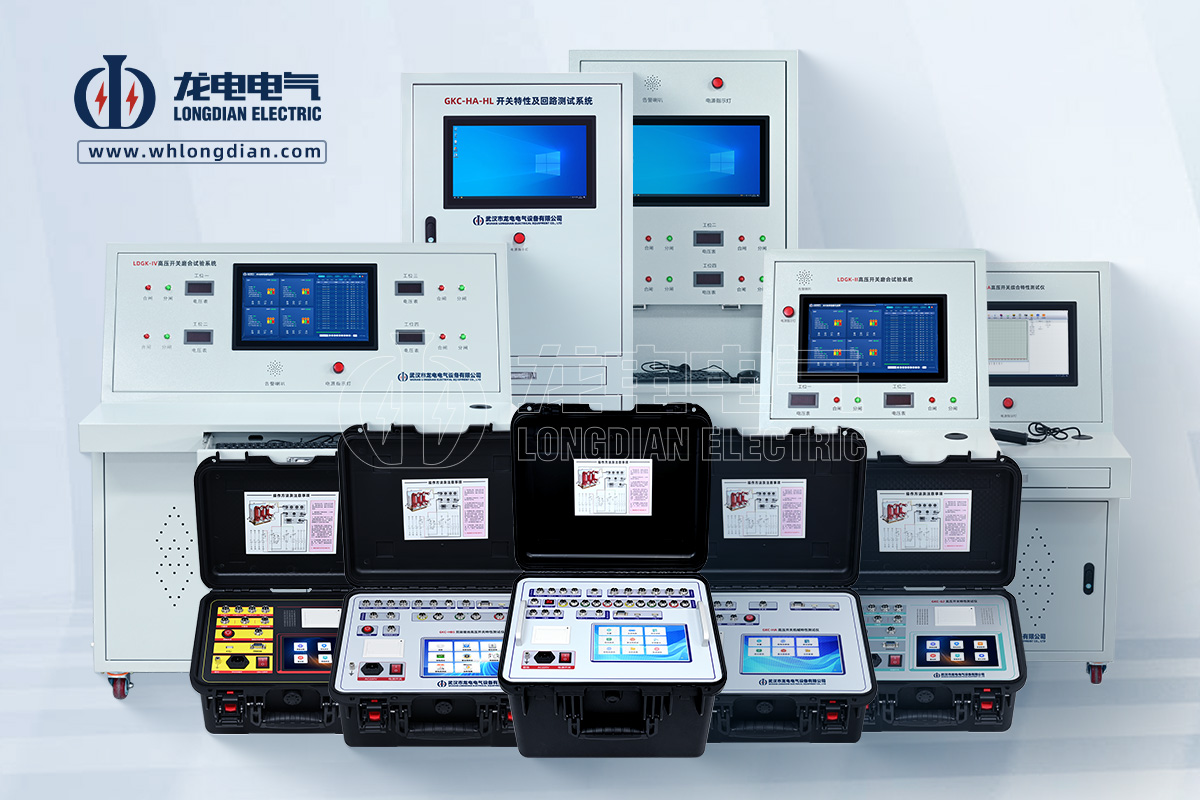

武汉市龙电电气设备有限公司研发生产电力试验设备20年，产品覆盖高压开关测试、继电保护测试、变压器测试、接地检测、电缆故障检测、互感器检测、电能质量分析等多个方向，可满足变电站设备检测、交接试验、检修维护及相关电气试验需求。对于需要配置变电站电力试验设备的用户，可以根据具体电压等级、被测设备和试验项目，合理选择相应的测试设备。
