开关特性测试包络线有什么实际作用？高压断路器机械状态对比分析

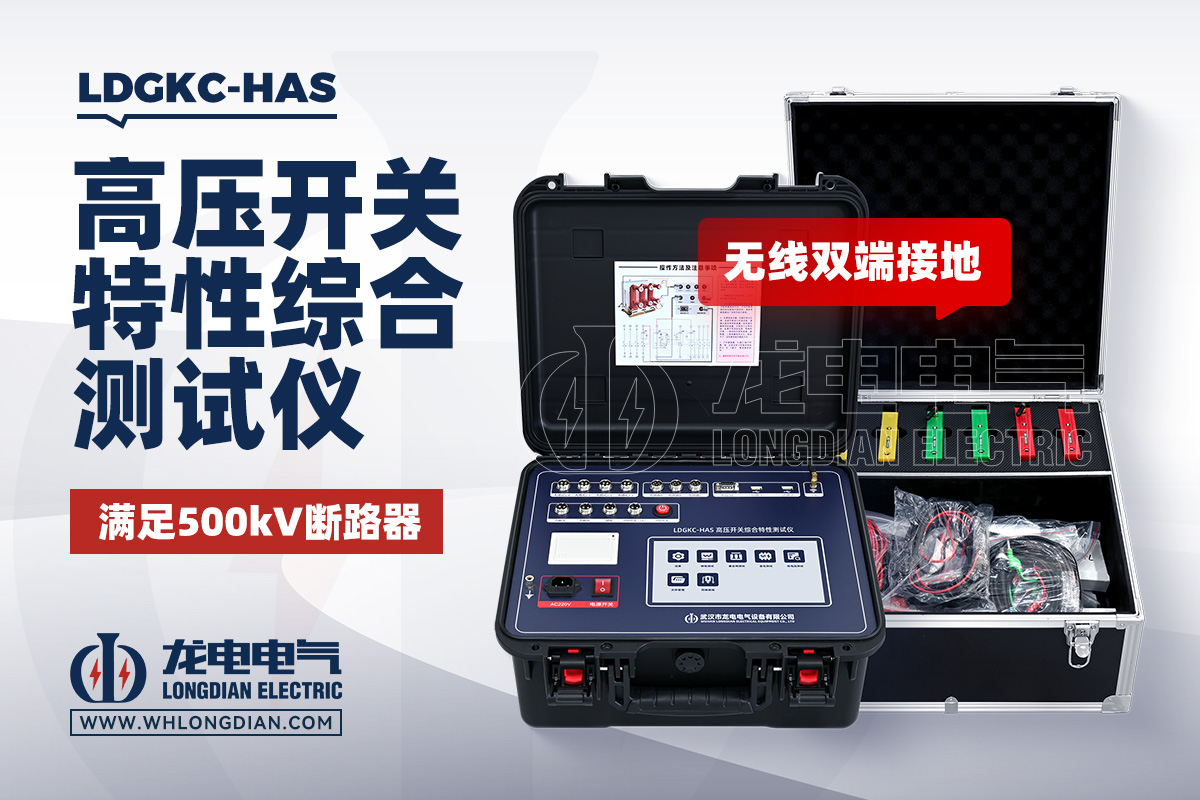

开关特性测试包络线有什么实际作用？高压断路器做完一次机械特性测试后，为什么还要关注测试曲线，而不仅仅是查看分闸时间、合闸时间等几个数值？对于高压开关机械特性检测来说，曲线能够反映断路器动作过程中的变化情况，而包络线则可以把一次测试形成的特征数据作为后续分析和对比的参考。武汉市龙电电气设备有限公司研发生产的LDGKC高压开关特性测试仪内置包络线功能，可以通过一次开关测试数据生成标准包络线，并进行后续分析对比。

开关特性测试包络线可以理解为一种基于测试结果形成的参考范围或特征曲线。在进行高压断路器机械特性测试时，测试仪会采集触头动作、速度、行程等相关数据，并形成相应的测试图形。通过将一次测试形成的曲线作为标准参考，再与后续测试结果进行对比，就能够更加直观地观察两次测试之间的变化。

为什么要采用包络线，而不是只比较测试数据？原因在于断路器的机械动作是一个动态过程。单独看分闸时间、合闸时间或者某一个速度值，只能反映某个时间点或某个计算结果，而曲线能够把整个动作过程呈现出来。当后续测试曲线与原有参考曲线存在明显差异时，可以进一步结合具体数据判断变化出现在哪一个动作阶段。

对于高压开关特性测试仪而言，包络线的一个实际用途就是测试结果对比。LDGKC可以利用一台开关的测试数值生成标准包络线，再进行分析比较。也就是说，包络线并不是脱离实际测试数据单独生成的，而是建立在具体开关测试结果基础上的参考曲线。

在实际维护工作中，这种对比方式可以帮助工作人员更加直观地查看不同次测试之间的曲线变化。例如同一台断路器在不同时间进行机械特性测试时，可以将本次曲线与之前形成的参考曲线进行比较，再结合分合闸时间、速度、行程等数据进行分析。对于已经建立历史测试记录的设备，这种图形对比比单独查看某一次测试数据更容易发现动作过程上的变化。

需要注意的是，包络线本身并不能直接替代人工分析，也不能单凭曲线是否重合就判断断路器一定存在故障。实际判断还需要结合具体测试数据、设备运行情况、检修记录以及断路器自身的技术要求进行综合分析。包络线更适合作为一种辅助对比工具，用来观察测试曲线是否出现变化。

开关特性测试包络线还可以与高压断路器的速度、行程测试结合使用。LDGKC高压开关特性测试仪能够测试刚分速度、刚合速度以及指定时间段或指定行程段的平均速度，同时可以测量动触头行程、接触行程、超行程以及过冲或反弹行程。这样形成的速度和行程曲线，就能够为包络线分析提供相应的数据基础。

例如在速度测试过程中，如果传感器安装方式没有变化，而后续测试曲线与原有参考曲线出现差异，就可以进一步查看具体的速度和行程数据。对于采用直线传感器、旋转传感器等不同测量方式的断路器，应首先保证传感器选择和安装方式正确，再进行不同测试结果之间的比较，否则曲线差异可能来自测试条件变化，而不是断路器机械状态变化。

开关特性测试包络线的另一个作用，是辅助分析断路器动作过程中的振动情况。LDGKC高压开关特性测试仪在包络线功能之外，还提供开关震动频率分析功能，可以结合测试曲线对动作过程中出现的相关变化进行观察。

从测试数据的组织方式来看，包络线功能还能够让测试人员从“看单次结果”转向“看变化趋势”。例如同一设备多次测试后，可以分别保存对应测试数据，在后续检测时参考之前的曲线。这样做并不意味着必须用某一条历史曲线作为绝对标准，而是提供一个连续比较的参考基础，使工作人员能够结合实际数据观察设备机械动作特征是否发生变化。

高压开关特性测试仪的曲线显示能力也是包络线应用的重要基础。LDGKC能够在一次开关动作后同时获得测试数据和图形，并支持对图形进行查看和分析。测试人员无需只依靠几个最终数值来判断动作过程，而是可以结合曲线变化查看具体测试结果。

在多断口断路器测试中，包络线分析还需要建立在正确的断口信号采集基础上。LDGKC设置12路断口测试输入，可用于多路断口信号采集，并能够测试分闸时间、合闸时间、三相不同期、相内不同期以及弹跳时间、弹跳次数等参数。只有测试数据本身真实、稳定，后续建立的参考曲线才具有实际比较意义。

因此，使用开关特性测试包络线之前，首先应确保断口测试线连接可靠、传感器选择正确、安装位置合适，并按照相对一致的测试条件完成数据采集。如果测试条件前后差异较大，那么形成的两条曲线本身就可能不具有直接可比性。相关测试要求也强调，断口线连接应保持良好，以避免开关动作振动影响测试数据。

对于高压开关特性测试仪而言，包络线更适合应用在需要重复测试和历史数据对比的场景。例如设备检修前后、定期检测过程中，可以通过保存不同时间的测试数据，对比速度、行程及动作曲线的变化，再与分合闸时间和不同期等数据结合起来进行分析。

武汉市龙电气设备有限公司研发生产的LDGKC高压开关特性测试仪，在机械特性测试中加入包络线功能，可以根据一次开关测试数据生成标准包络线，并进行分析比较，同时支持开关震动频率分析。设备还可对速度、行程以及断口时间等参数进行测试，使测试人员能够从多个维度查看断路器的机械动作过程。

从实际使用角度来看，开关特性测试包络线的价值主要体现在“参考”和“对比”两个方面。它可以把一次测试形成的曲线保存为后续分析的参考，并将后续测试结果与之进行比较。对于需要长期跟踪同一台断路器机械状态的场景，这种方式能够让测试数据不再是孤立的一次性结果。

当然，包络线的使用也有一定前提，即不同次测试应尽量保持测试方式、传感器配置和安装条件的一致。特别是在速度和行程测试中，传感器类型或安装位置发生变化，都可能影响测试曲线。因此，使用高压开关特性测试仪进行历史曲线对比时，应先确认测试条件具有可比性。

总体来看，开关特性测试包络线并不是简单增加一条曲线，而是把高压断路器一次机械特性测试结果转化为后续比较的参考依据。通过与后续测试曲线进行对比，可以更直观地观察动作过程中的变化，同时结合速度、行程、断口时间以及震动频率等数据开展进一步分析。

武汉市龙电气设备有限公司研发生产的LDGKC高压开关特性测试仪具备包络线分析功能，可根据开关测试数据生成标准包络线并进行对比，同时结合速度、行程、断口时间及震动频率等测试项目，为高压断路器机械特性检测提供更加直观的数据分析方式。
