LDGKC高压开关特性测试仪适用于哪些电压等级？500kV变电站应用解析

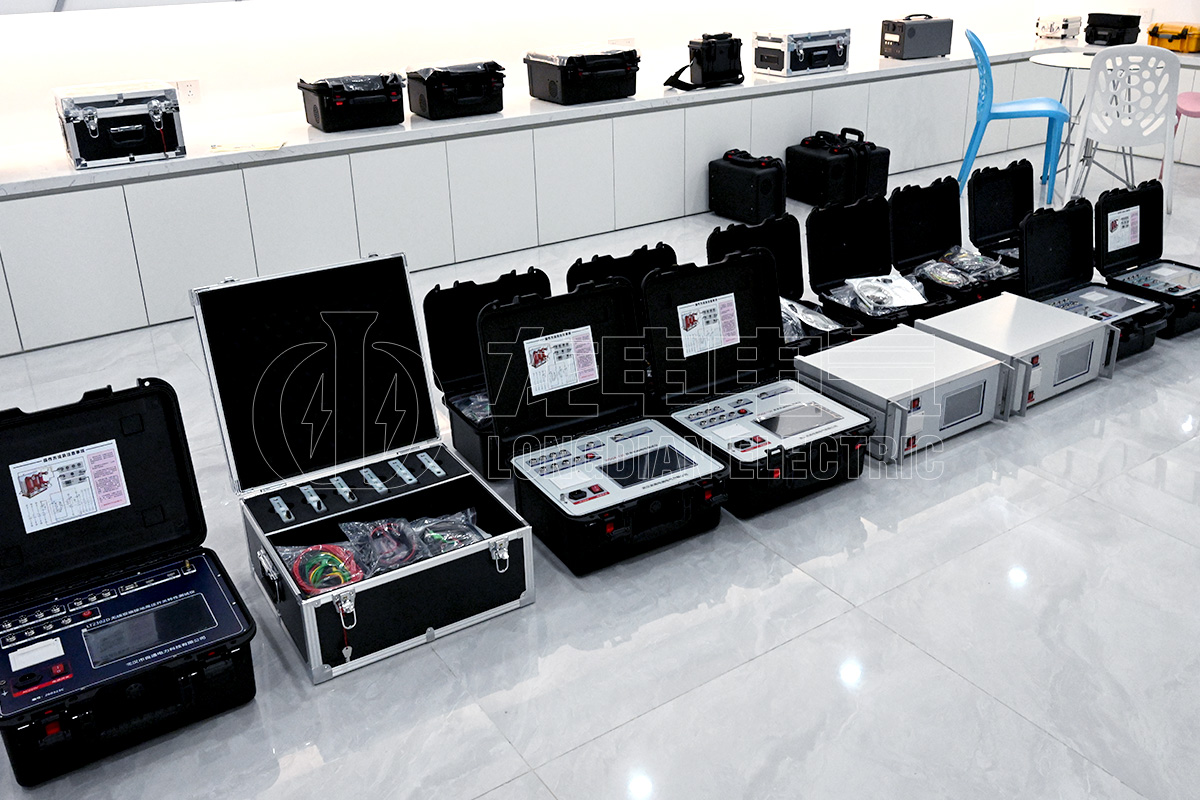

LDGKC高压开关特性测试仪到底适用于多少电压等级的断路器？10kV、35kV、110kV、220kV以及500kV设备是不是都可以测试？很多用户在选购高压开关特性测试仪时，首先想到的是被测设备的额定电压，但实际上，机械特性测试仪与被测断路器主回路的耐压等级并不是简单的一一对应关系。武汉市龙电气设备有限公司研发生产的LDGKC高压开关特性测试仪，产品内容明确用于各种电压等级的高压断路器机械动特性参数测试，同时内部抗干扰设计可满足500kV变电站内的现场使用需求。

从设备的工作原理来看，高压开关特性测试仪主要采集断路器分、合闸过程中产生的断口信号以及机械运动信号，然后计算动作时间、不同期、弹跳、速度、行程等参数。因此，判断其适用电压等级时，不能简单理解成“测试仪直接承受多少千伏主回路电压”，而应重点看被测断路器的结构、测试方式、现场接线以及仪器的信号采集能力。

从现有产品内容来看，LDGKC高压开关特性测试仪可以用于各种电压等级的少油、多油、真空以及六氟化硫高压断路器机械动特性测试。也就是说，厂家并没有将设备限定在某一个固定的电压等级范围内，而是强调其面向不同电压等级高压断路器的机械特性检测。

这一点非常重要，因为高压开关特性测试仪测试的是断路器的机械动作特性，并不是直接对断路器主回路施加与设备额定电压相同的测试电压。测试过程中，仪器主要通过断口线获取触头状态变化，并通过传感器获取动触头或操作机构的运动信息。因此，被测断路器额定电压的变化，并不会简单地等比例转换成测试仪的输入或输出电压。

在具体应用中，10kV开关属于现场常见的测试对象。产品现场测试内容中明确涉及户内10kV开关的断口接线方式，黄、绿、红测试线对应动触头端，静触头相互短接后连接公共线。由此可以确认，该测试系统可以用于相应10kV高压开关的机械特性测试。

对于更高电压等级的断路器，测试重点仍然是机械动作参数。LDGKC高压开关特性测试仪能够测试分闸时间、合闸时间、相内不同期、相间不同期以及弹跳时间、弹跳次数等数据，同时可通过传感器测试刚分速度、刚合速度以及行程等参数。

产品内容还特别提到，设备内部抗干扰电路可满足500kV变电站内可靠使用。这说明LDGKC高压开关特性测试仪的现场应用环境并不限于较低电压等级的开关设备，可以在500kV变电站这样的高电压等级场景中用于断路器机械特性测试。

因此，如果用户问“LDGKC到底支持10kV、110kV、220kV还是500kV”，更准确的回答并不是简单给出一个固定的电压上下限。根据现有产品内容，设备适用于各种电压等级的高压断路器，并明确具备500kV变电站现场应用条件。至于某一具体型号断路器能否完整完成某项测试，还需要结合断路器结构、断口数量、控制方式以及传感器安装条件进一步确认。

高压开关特性测试仪的操作电源与被测断路器额定电压也需要区分。LDGKC内部直流操作电源输出范围为DC6～270V，默认操作电压为DC220V，该电源主要用于符合条件的断路器分合闸控制，并不是向被测断路器主回路提供与其额定电压等级相同的高压电源。

对于部分操作线圈负载较大的高压断路器，即使其额定电压处于设备适用范围内，也不一定适合采用测试仪内部电源直接驱动。LDGKC内部操作电源最大带载能力为20A，当线圈负载较大时，可以结合现场条件采用外触发方式，由现场操作电源完成断路器动作，测试仪负责采集相关信号。

这也说明，高压开关特性测试仪的“电压等级适用范围”和“内部操作电压范围”是两个不同概念。前者主要对应被测高压断路器的应用场景，后者对应测试仪内部操作电源的输出能力。选型时如果只看到DC6～270V，就把它理解成测试仪只能测试270V以内的开关，是不准确的。

对于高压开关特性测试仪而言，断口通道数量也是影响现场适用性的一个重要因素。LDGKC设置12路断口测试输入，可以采集多路金属触头断口，并根据不同开关结构进行相应接线。对于多断口高压断路器，需要根据实际断口数量确定具体测试连接方式。

不同电压等级的断路器，其机械机构也可能不同，因此传感器配置同样需要结合实际设备选择。LDGKC支持直线传感器、旋转传感器、万能传感器以及选配激光传感器，可以根据动触头或操作机构的运动形式选择对应传感器。

例如部分真空开关的动触头采用直线运动方式，可以使用直线传感器；而部分SF6断路器的机构涉及主轴、拐臂等角位移运动，则可以根据结构选用旋转传感器。不同电压等级的断路器并不一定对应固定的传感器类型，真正决定传感器选择的是机械结构和测试位置。

对于高电压等级的变电站现场，测试接线顺序还需要特别注意。进行高压开关测试时，应先做好可靠接地，再连接断口线和其他测试线。产品内容指出，在较高电压等级的现场，断口与地之间可能存在较高感应电压，因此先接地有助于保障断口采集通道的安全。

这意味着，即使LDGKC高压开关特性测试仪能够应用于500kV变电站，现场测试也并不是直接接触500kV主回路开展测量，而是在符合安全要求的条件下，通过断口信号、操作回路信号以及机械传感器完成相关测试。设备的核心任务仍然是获取断路器机械动作过程中的数据。

对于用户实际选型，可以先确认三个问题：第一，被测断路器属于哪种类型；第二，需要检测哪些机械特性参数；第三，现场采用什么操作方式和传感器。只要这几个条件与测试仪的功能和配置相匹配，就可以进一步确认具体型号是否适用，而不能只根据电压等级一个指标决定。

武汉市龙电气设备有限公司研发生产的LDGKC高压开关特性测试仪，适用于真空开关、少油开关、SF6开关、油开关以及GIS组合电器等相关设备的机械特性测试，并明确支持各种电压等级高压断路器的动态机械特性检测。

从测试能力来看，LDGKC可以采集12路金属触头断口信号，测试分闸时间、合闸时间、三相不同期、同相不同期、弹跳时间及次数，并可以配合直线、旋转、万能等传感器完成速度和行程测量。对于不同电压等级的断路器，可以根据其结构选择相应的测试连接与传感器方式。

需要强调的是，产品内容支持“各种电压等级”的表述，并明确提到500kV变电站应用，但并没有给出一个统一的“最高测试电压”数值。因此，在官网文章中，更适合将其表述为适用于各种电压等级的高压断路器，并以500kV变电站作为已明确提及的高电压等级应用场景，而不宜自行扩展出未经验证的固定电压区间。

总体来看，LDGKC高压开关特性测试仪的适用范围并不是简单由仪器本身的DC6～270V操作电源决定。其主要面向不同电压等级高压断路器的机械特性检测，产品内容明确覆盖各种电压等级的少油、多油、真空和六氟化硫断路器，并具备500kV变电站现场使用条件。

因此，在选择高压开关特性测试仪时，不能只问“能不能测某个电压等级”，还应进一步确认断路器类型、断口数量、机械机构、传感器配置和操作方式。对于具体项目，结合被测断路器型号和现场测试条件进行确认，会比单纯按照额定电压等级选择设备更加准确。
