高压开关特性测试仪的传感器应该安装在哪里？为什么同样是做断路器速度和行程测试，有的开关需要把传感器装在动触头上，有的却要安装在主轴或拐臂位置？传感器安装位置是否正确，会直接影响机械运动信号的采集，因此不能只看断路器名称来决定安装方式，还需要结合具体机构的运动形式进行判断。武汉市龙电气设备有限公司研发生产的LDGKC高压开关特性测试仪，可以配合直线传感器、旋转传感器、万能传感器及选配激光传感器完成不同结构高压开关的机械特性测试。

高压开关特性测试仪传感器安装位置的选择，首先要看断路器机械机构是直线运动还是旋转运动。如果被测部件在动作过程中沿直线方向移动，就应优先考虑直线传感器；如果主要通过主轴、拐臂等部件进行旋转，则应选择旋转传感器。传感器的基本原则，是让它能够稳定、真实地跟随被测机构运动，而不是为了安装方便随意选择位置。

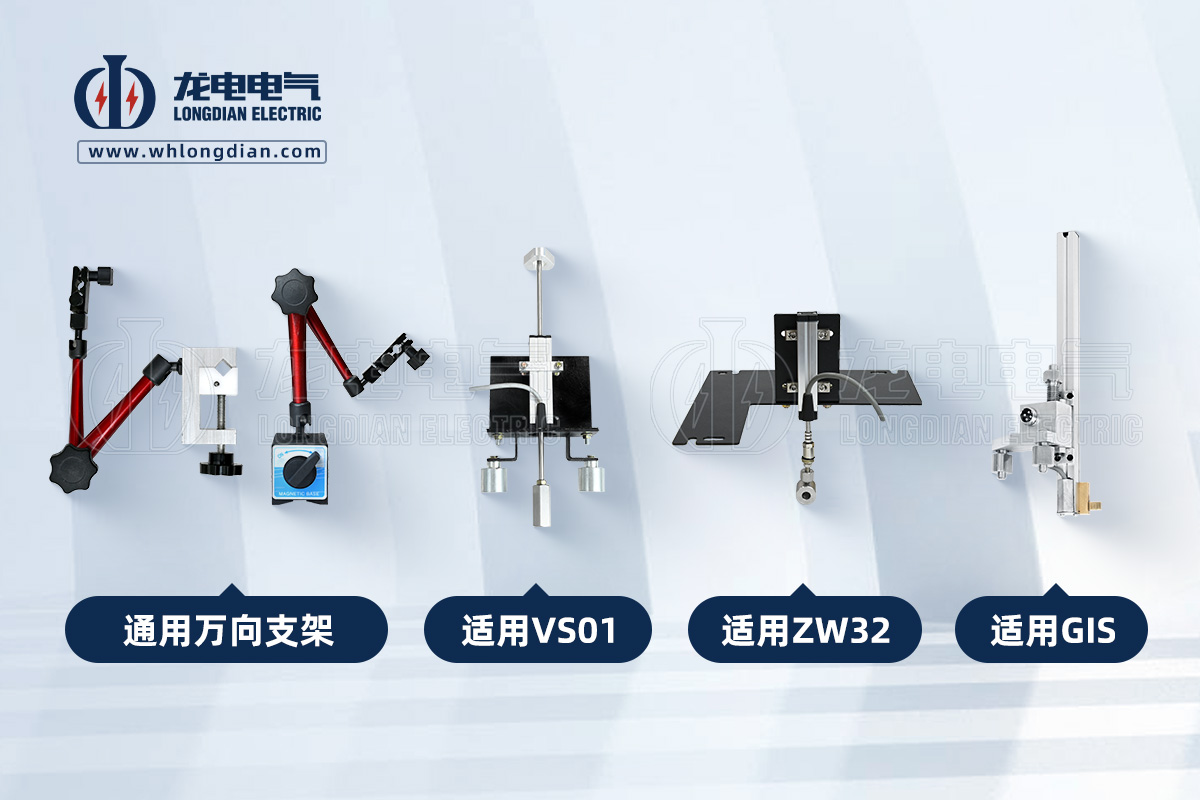

对于部分真空开关，动触头能够直接产生明显的直线运动，这类设备比较适合使用直线传感器。LDGKC配套50mm直线传感器时，需要将传感器的拉杆与开关动触头连接，并通过万向支架进行固定。安装状态下，电子尺应与动触头运动方向保持垂直关系，同时预留一定缓冲长度，以避免开关动作过程中因上下运动和过冲造成传感器损坏。

直线传感器并不是只要能够接触动触头就可以。安装时还需要考虑运动轨迹和机械干涉。如果传感器轴线与实际运动方向偏差较大，就可能使测得的位移与实际运动不一致。因此，高压开关特性测试仪进行行程或速度测试前，应先观察断路器动触头的运动方向，再确定传感器的固定位置和拉杆方向。

对于采用主轴或拐臂传动的断路器，则可以考虑旋转传感器。LDGKC的旋转传感器主要用于这类角位移机构，现场安装时可以根据实际机构连接到主轴或拐臂位置。对于密封式VS1、VD4等开关，传感器可以安装在开关两侧的拐臂或主轴位置，通过磁铁等方式进行连接，并利用万向支架进行固定。

旋转传感器安装时，还需要观察传感器本身的状态范围。相关配置要求中，旋转传感器有效行程为345°，安装时应让指针处于有效区域，测试界面也能够观察传感器状态，读数尽量保持在100～250之间。这样的安装状态更有利于传感器在断路器分合闸过程中保持有效测量范围。

对于部分主轴结构比较特殊的开关，如果现场找不到合适的拐臂位置，也可以根据实际结构将传感器安装到分合指示机构处，通过相应转接头与机构连接。这里的关键仍然是保证传感器能够跟随开关实际动作，而不是固定在一个没有有效位移的位置上。

SF6断路器的传感器安装方式也需要根据机构来判断。部分SF6断路器在拐臂位置设置有角位移传感器连接结构，可以利用U型连接部件进行固定，再通过万向节连接旋转传感器。对于这类设备，高压开关特性测试仪传感器安装位置主要取决于现场传动机构的具体形式。

万能传感器则需要特别注意运动方向。相关测试要求中，万能传感器又称加速度传感器，在测量行程时应安装在断路器的动触头行程杆上，并且被测运动必须是直线运动。如果把它安装在拐臂等旋转部位进行行程测量，就属于安装方式不匹配。对于横向直线运动，可以把传感器固定在横杆上，同时保证传感器正面朝向运动方向。

这说明，高压开关特性测试仪传感器安装位置并没有一个适用于所有断路器的固定答案。相同品牌甚至相同类型的断路器，由于操作机构结构不同，也可能需要不同的传感器安装方案。因此现场操作时，最好先判断运动形式，再根据传感器类型确定安装点。

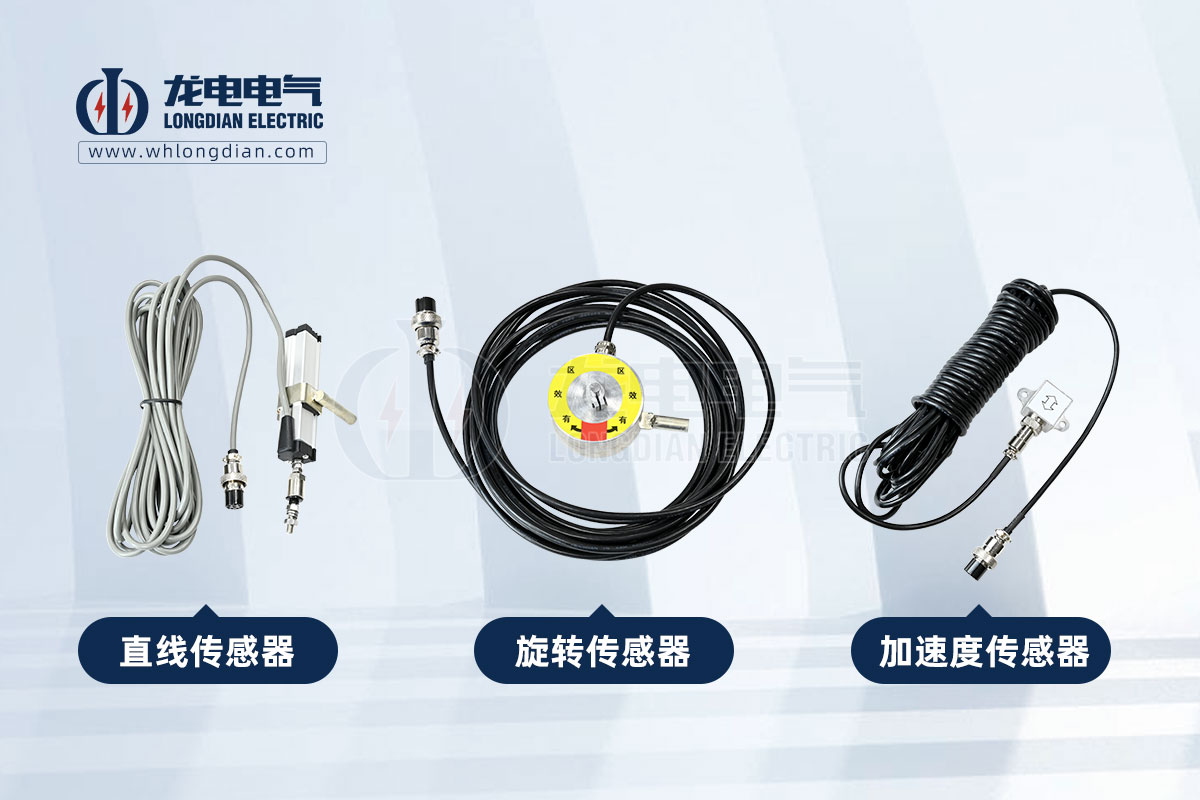

除了确定安装位置，还需要选择合适的传感器类型。LDGKC支持直线、旋转、万能等传感器，并可选配激光传感器。设备在设置界面中可以选择对应的传感器类型，因此现场安装了哪一种传感器，测试参数中也应选择相应类型，否则可能出现速度或行程数据不能正常显示的情况。

如果高压开关特性测试仪进行速度测试时没有数据显示，首先应检查传感器选择是否正确。例如实际安装的是直线传感器，却在设置中选择了旋转传感器，就可能无法正确采集机械运动信号。另外，旋转传感器需要安装在能够产生主轴转动的位置，如果安装到直线位移位置或完全不动作的位置，也无法获得有效速度数据。

传感器长度也是容易被忽略的一个参数。LDGKC在参数设置中可以输入当前使用的直线传感器实际长度，标配为50mm。如果使用100mm或其他长度的直线传感器，需要在测试参数中对应设置，否则测量结果可能受到影响。由此来看，安装位置正确之后，还需要确认传感器类型和长度等设置是否与现场实际配置一致。

对于直线传感器，安装时还要注意缓冲余量。以部分真空开关为例，相关配置要求建议在分闸状态下进行安装，并预留约15mm的缓冲长度。这样做主要是为了给机构运动留出一定空间，减少分合闸过程中传感器因过冲受到机械冲击的风险。

旋转传感器则应重点关注机械连接是否稳定。无论安装在主轴、拐臂还是其他旋转机构上，都需要避免传感器在动作过程中发生松动或跟随不充分。传感器如果不能真实跟随机构转动，测出的速度和行程曲线就可能与实际动作存在偏差。

高压开关特性测试仪传感器安装位置还与被测参数有关。做速度测试时，重点是让传感器能够完整记录机构的运动变化；做行程测试时，则需要保证测量方向和实际位移方向一致。对于不同测试项目，同一台断路器有时还需要根据测试要求调整传感器安装方式。

LDGKC的测试功能可以覆盖刚分速度、刚合速度、指定时间段或指定行程段平均速度，同时可以测量动触头行程、接触行程、超行程以及过冲或反弹行程。也就是说，传感器安装是否合理，会直接影响多个机械特性参数的测试结果。

在现场安装传感器之前，还应先观察断路器机构的实际运动过程。例如使用旋转传感器时，应确认主轴或拐臂确实存在有效角位移；使用直线传感器时，应确认动触头或行程杆能够产生连续直线位移。对于无法直接判断安装点的特殊机构，应结合现场机械结构确定连接位置，而不是仅按照断路器型号套用安装方法。

另外，传感器安装完成后，可以先通过测试界面检查传感器状态，再进行正式测试。LDGKC的参数设置可以选择传感器类型，并显示相应状态。对于旋转传感器，测试界面可以直接观察传感器读数；对于不同类型传感器，则应确认设备能够正确识别当前配置。

如果测试过程中出现速度或行程异常，除了检查传感器安装位置，还应检查固定支架是否牢固、传感器连接是否可靠以及参数设置是否对应实际传感器。现场测试出现数据异常时，不应直接判断测试仪主机故障，因为传感器安装和设置同样会造成测试数据异常。

对于高压开关特性测试仪而言，传感器实际上是连接断路器机械动作与测试数据之间的重要环节。主机负责采集和计算，但真正反映动触头运动状态的，是传感器所获得的位移信号。因此，传感器安装位置选择正确，往往比单纯调整某一个测试参数更加重要。

武汉市龙电气设备有限公司研发生产的LDGKC高压开关特性测试仪，配置直线传感器、旋转传感器、万能传感器，并可选配激光传感器，可以根据不同高压开关机构选择相应的测量方式。对于真空开关、SF6断路器等不同结构设备，需要根据动触头、主轴或拐臂的实际运动形式确定传感器安装位置。

总体来看，高压开关特性测试仪传感器安装位置的选择，可以归纳为一个基本原则：直线运动选择直线测量方式，旋转运动选择旋转测量方式，特殊机构再根据实际运动形式选择万能或其他适配传感器。安装完成后，还要检查传感器方向、固定状态、有效量程以及设备参数设置是否一致。

因此，使用高压开关特性测试仪进行断路器速度、行程测试时，不要只关注主机参数，传感器安装同样是测试准备中的关键环节。根据断路器机构选择合适安装位置，并确保传感器能够稳定、同步地跟随实际运动，才能为后续速度、行程及相关机械特性分析提供可靠的采集基础。
