变压器变比测试仪可以测哪些参数？变比、组别及误差详解

变压器变比测试仪可以测量哪些参数？除了常见的变比数值，还能不能检测联结组别、变比误差和分接档位？对于变压器生产厂家、电力试验人员及设备检修单位来说，了解仪器的实际测量项目，有助于判断设备是否满足现场检测需求。不同型号的变比测试仪在功能配置上存在差异，选型时应结合被测设备类型、试验项目和具体技术指标进行确认。

变比是变压器变比测试仪最基本的测量项目之一。变压器通过电磁感应实现电压变换，高、低压绕组之间存在相应的电压比例关系。通过测量实际变比，并与铭牌标注的额定变比进行比较，可以辅助判断绕组参数是否符合预期。对于新制造的变压器、需要进行交接验收的设备以及运行维护中的变压器，变比测量都是一项重要的检测内容。

变比误差也是变压器变比测试过程中需要关注的参数。仪器测得实际变比后，可以根据输入的额定参数计算相应的变比误差，帮助试验人员判断实测结果与理论值之间的偏差。需要注意的是，误差计算结果与额定高压、额定低压及相关参数设置有关。如果输入值不正确，可能影响误差计算和最终判断。因此，测试前应核对变压器铭牌信息，并按照实际试验要求设置参数。

对于三相变压器，联结组别是另一项重要的检测内容。联结组别与高、低压绕组的接线方式及相位关系有关，不同接线方式可能影响线电压比与绕组匝数比之间的关系。具备相应功能的变压器变比测试仪，可以开展联结组别测试，辅助检查实测组别是否与设计要求或铭牌标注一致。部分设备还支持盲测功能，在符合仪器测试条件的情况下，可以对未知的联结方式或组别进行判断。

分接档位也是部分变压器变比测试仪可以辅助检测的内容。对于具有多个分接位置的变压器，改变分接位置会影响绕组的有效匝数及对应变比。测试时，按照仪器要求设置额定电压、分接间距和额定分接位等信息，可以根据测量结果计算相应误差，并显示当前分接档位的判断结果。需要注意，档位显示依赖参数设置和变压器实际结构，不能脱离分接开关的设计方式单独判断。

除了常规变压器测试，部分变比测试仪还支持电压互感器（PT）的变比测试，以及电流互感器（CT）的变比与极性测试。PT变比测试主要用于核对一次侧与二次侧之间的变换比例；CT变比和极性测试则用于检查电流互感器的变换关系及极性是否符合要求。由于不同试品的接线方式和测试模式存在差异，实际操作时应选择相应的测试功能，并严格按照端子标识和试验要求连接测试线。

对于有特殊结构的变压器，部分仪器还具备Z型变压器变比与组别测试功能。与此同时，三相变比测试仪可能提供三相同时测量、单独测量指定相别以及仅进行组别测试等模式。具体能够选择哪些测试项目，应以设备实际功能配置为准，不能将某一型号支持的功能直接视为所有变比测试仪的通用能力。

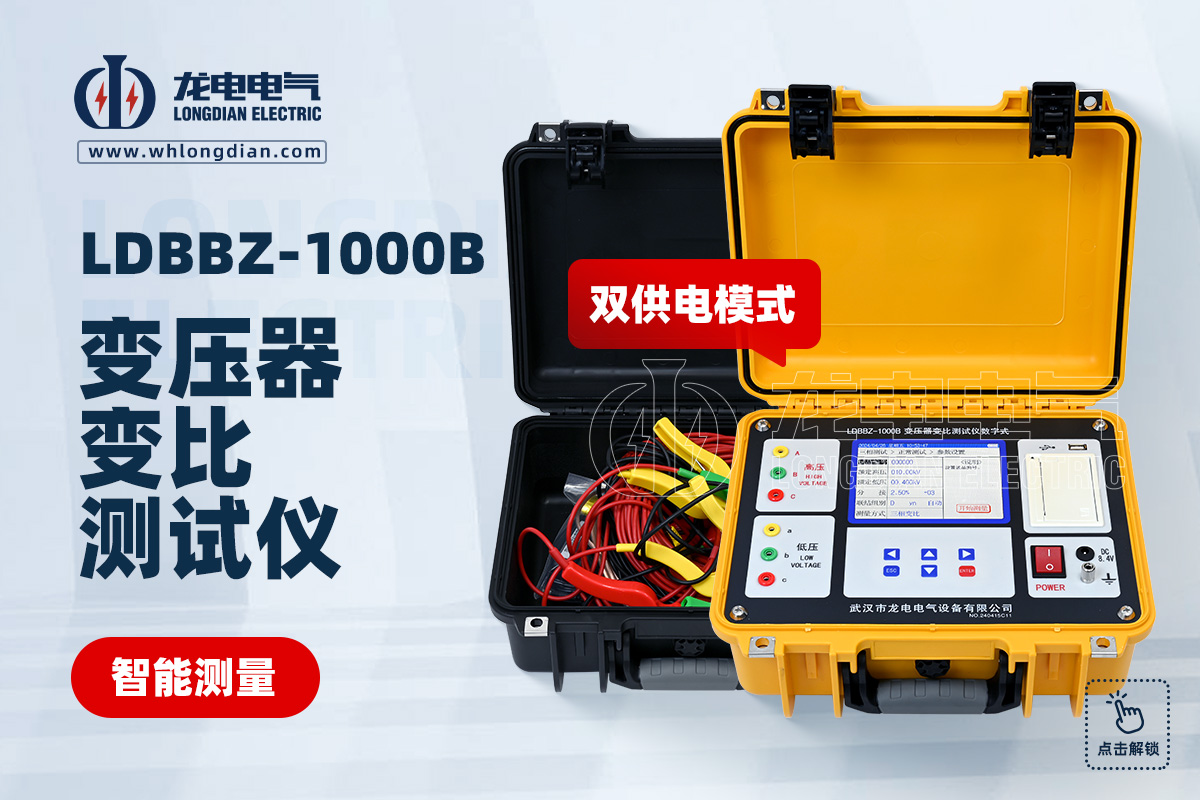

武汉市龙电电气设备有限公司研发生产LDBBZ 变压器变比测试仪，可用于变压器变比与联结组别测试，并根据对应型号的功能配置支持单相变压器、PT、CT及Z型变压器等相关检测。其中，LDBBZ-1000B的产品指标显示，其变比测量范围可达10000，变比为10000时的测试精度指标为0.3%。测试结果可显示实测变比和误差，并根据对应测试模式显示联结方式、组别及分接档位等信息，方便试验人员核对测量结果。

需要明确的是，变压器变比测试仪并不是用于测量所有电气参数的综合检测设备。常规变比测试功能主要围绕变比、联结组别及相关误差和档位信息展开，部分型号还支持PT、CT等试品的专项测试。绕组直流电阻、绝缘电阻、介质损耗等参数通常需要使用对应的专用仪器测量，不能仅凭变比测试结果判断这些项目是否合格。

在实际选择变压器变比测试仪时，用户应重点核对测量范围、准确度、三相测试能力、组别判断功能、分接档位处理方式，以及是否支持PT和CT测试。如果主要用于变压器出厂检验，可根据产品类型和检验流程选择相应功能；如果用于变电站检修、交接试验或现场维护，则应进一步考虑设备的便携性、数据存储、结果打印和现场操作便利性。

总的来说，变压器变比测试仪主要用于测量变压器变比，并可根据型号及功能配置完成联结组别、变比误差、分接档位以及PT、CT相关参数测试。了解各项参数的含义和适用范围，有助于正确选择测试模式、设置试验参数并分析结果。武汉市龙电电气设备有限公司研发生产LDBBZ 变压器变比测试仪，用户可结合实际检测对象和试验要求核对对应型号的技术指标，从而提高变压器检测工作的规范性和结果判读的准确性。
