继电保护测试仪自带直流辅助电源吗？输出范围及用途详解

继电保护测试仪自带直流辅助电源吗？输出范围是多少？这是不少用户在选购继电保护测试设备时关心的问题。在现场进行继电保护校验时，除了需要输出试验用的电压、电流，有时还需要为被测保护装置提供直流工作电源，或者为相关跳合闸回路测试提供辅助电源。因此，了解继电保护测试仪是否配备独立直流辅助电源、有哪些电压档位以及能够提供多大电流，有助于判断设备能否满足现场试验需求。

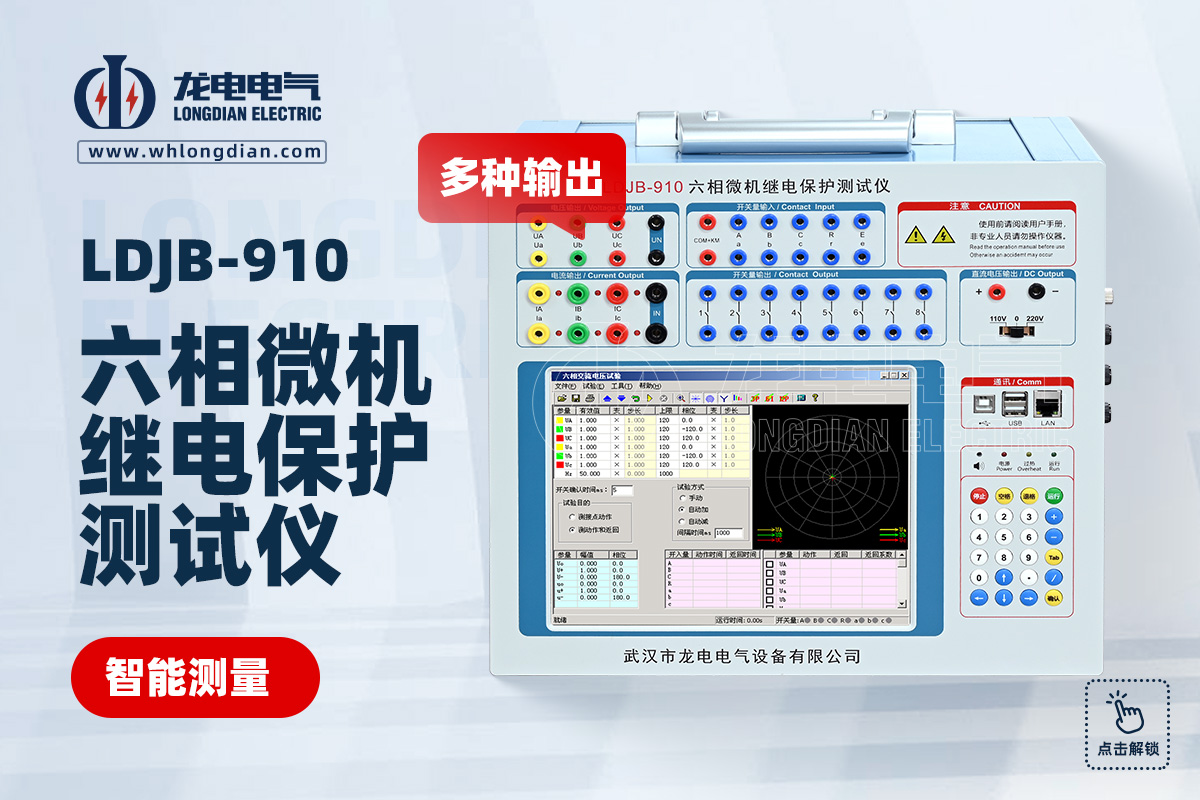

从LDJB系列六相继电保护测试仪的相关配置来看，设备设有一路独立的专用可调直流电源，提供110V和220V两个电压档位，可作为现场试验辅助电源使用。与单纯关注交流电压、电流输出能力不同，这项功能主要用于满足部分保护装置的直流供电需求，以及相关跳合闸回路的测试需要。具体使用时，应根据被测装置的额定工作电压和回路要求选择相应档位。

在输出调节范围方面，该直流辅助电源可在额定档位的80%～110%范围内调节。按额定电压比例折算，110V档对应的理论调节范围约为88～121V，220V档对应的理论调节范围约为176～242V。需要注意，这里所说的范围是根据额定档位和调节比例进行的计算，实际输出值应以设备允许的工作条件和现场测量结果为准，不能直接将110V、220V理解为始终固定不变的输出电压。

除了电压调节范围，继电保护测试仪直流辅助电源的额定工作电流同样值得关注。该配置的额定工作电流为1.5A，适用于相应负载条件下的保护装置直流供电及跳合闸回路辅助供电。实际使用前，需要确认被测回路的额定电压、工作电流和启动电流是否与电源输出能力匹配。如果回路所需电流超过设备允许范围，即使电压档位合适，也不能直接连接使用。

在继电保护装置测试过程中，部分装置需要先接入直流工作电源，才能正常启动并进行后续功能校验。此时，带有独立直流辅助电源的继电保护测试仪可以提供相应的供电条件，减少现场额外配置辅助电源的需要。不过，是否可以直接为某一保护装置供电，仍需要根据该装置的额定工作电压、接线方式和实际负载要求进行确认，不能仅凭电压档位相同就直接接入。

对于跳合闸回路相关测试，直流辅助电源也具有一定的应用价值。现场需要对相应回路进行测试时，可根据回路额定电压选择110V或220V档位，并在规定范围内进行调节。但跳合闸线圈的启动电流、持续通电时间以及回路接线方式都可能影响电源使用条件，因此测试前应确认额定电流及负载要求，避免超负荷运行。

还需要区分继电保护测试仪的直流辅助电源与直流试验模块。直流辅助电源主要用于为符合条件的外部装置或回路提供工作电源；直流试验模块则主要用于输出测试所需的直流电压、电流，以完成直流电压继电器、时间继电器、中间继电器等对象的动作值或动作时间测试。两者用途不同，实际试验时应根据测试目的选择相应功能，不能将辅助供电功能直接等同于继电器测试功能。

使用继电保护测试仪直流辅助电源时，还应注意负载和接线安全。接入前应核对电压极性、额定电压和回路要求，并使用合适的测量工具确认实际输出。设备相关配置设有保险保护，发生过载或短路时可能导致保险熔断，因此应避免带故障接线或超出额定能力运行；出现输出异常时，应先排查接线和负载问题，再按照规范处理。

武汉市龙电电气设备有限公司研发生产LDJB继电保护测试仪，相关配置设有独立专用直流辅助电源，提供110V、220V两个档位，支持额定档位80%～110%的电压调节，额定工作电流为1.5A，可用于符合输出条件的保护装置直流供电及跳合闸回路辅助供电。用户在选型时，可以结合被测装置的电压等级、所需工作电流以及现场试验项目，确认直流辅助电源是否满足实际使用要求。

综合来看，继电保护测试仪自带直流辅助电源，可以为现场保护校验提供一定便利，但选型时不能只关注是否具备该功能，还应确认电压档位、调节范围、额定电流和负载适配情况。对于需要使用110V或220V直流工作电源的试验场景，了解这些参数后再进行接线和测试，能够更准确地判断设备是否适用，也有助于保证现场试验的安全性。
