局部放电测试仪能检测哪些放电类型？四种常见局放类型及判断方法

高压开关柜、变压器、GIS 和电力电缆出现绝缘异常时，局部放电测试仪能检测出哪些放电类型？不同类型的局部放电有什么区别，又该如何根据检测结果判断设备是否存在绝缘缺陷？局部放电是电气设备绝缘系统中局部区域发生的放电现象，常见类型包括内部放电、表面放电、悬浮电位放电和电晕放电。通过选择合适的传感器，结合检测信号、相位图谱及现场情况进行分析，可以为设备绝缘状态评估提供依据。

内部放电通常发生在固体绝缘材料内部的气隙、空穴或其他绝缘薄弱区域。当局部电场强度达到一定程度时，这些区域可能发生反复放电。内部放电不一定会在设备外观上留下明显痕迹，但长期发展可能造成绝缘材料老化，影响设备运行可靠性。对于变压器、互感器及采用固体绝缘结构的高压设备，需要结合适用的检测方式分析放电信号，必要时开展进一步诊断，判断是否存在内部绝缘缺陷。

表面放电主要沿绝缘材料表面发展，可能与表面污染、受潮、电场分布不均以及局部电场集中等因素有关。在绝缘子、套管和部分高压设备的绝缘界面上，如果出现明显的异常放电信号，就需要关注绝缘表面的状态。检测时不能单纯依据某一次测量的幅值下结论，还应结合测点位置、环境条件和图谱特征进行比较，以判断信号是否具有重复性，以及是否需要进一步检查绝缘表面。

悬浮电位放电也是局部放电检测中需要关注的一类现象。当设备内部某些金属部件没有形成可靠的电气连接，或者出现悬浮导体时，相关部件可能因电位差产生放电。此类问题可能涉及金属连接件、屏蔽部件或其他内部导电结构。悬浮电位放电的具体表现与设备结构、运行电压和缺陷位置有关，通常需要结合多个测点的检测结果、放电相位分布及其他特征进行分析，不能仅凭单一信号判断缺陷的具体位置。

电晕放电通常发生在局部电场高度集中的区域，例如尖端电极、导体边缘或某些高压连接部位。当局部电场达到相应条件时，周围介质可能发生电离，产生持续或间歇性的放电信号。电晕放电可能与导体形状、连接部位、电场分布及周围环境有关。通过局部放电测试仪采集相关信号，并结合现场结构和图谱特征进行判断，可以帮助检测人员排查异常放电区域。不过，电晕放电与其他放电类型的信号特征可能存在重叠，仍需综合分析后再作判断。

局部放电测试仪如何区分这些放电类型？实际检测中，仪器通常需要采集不同传感器接收到的信号，再结合信号幅值、脉冲数量、相位分布和波形特征进行分析。PRPD 相位图谱可以呈现放电信号幅值与工频相位之间的关系，PRPS 图谱则能够进一步呈现放电幅值、相位和时间之间的关联。不同放电现象可能表现出不同的图谱特征，但图谱形态并不一定与某一种缺陷类型一一对应，因此还需要参考设备结构、测点位置及现场干扰情况。

需要注意的是，检测到异常信号，并不一定意味着设备已经发生局部放电。现场的电磁干扰、周围运行设备、超声波噪声以及传感器接触状态，都可能影响测量结果。对于无法直接归类的信号，还应考虑噪声或外部干扰的可能性。比较环境背景值、检查多个测点的信号差异，并结合设备历史检测数据进行分析，有助于降低误判风险。当异常信号反复出现，且具有较明显的放电特征时，应安排进一步检测，必要时结合其他检测方法确认缺陷性质。

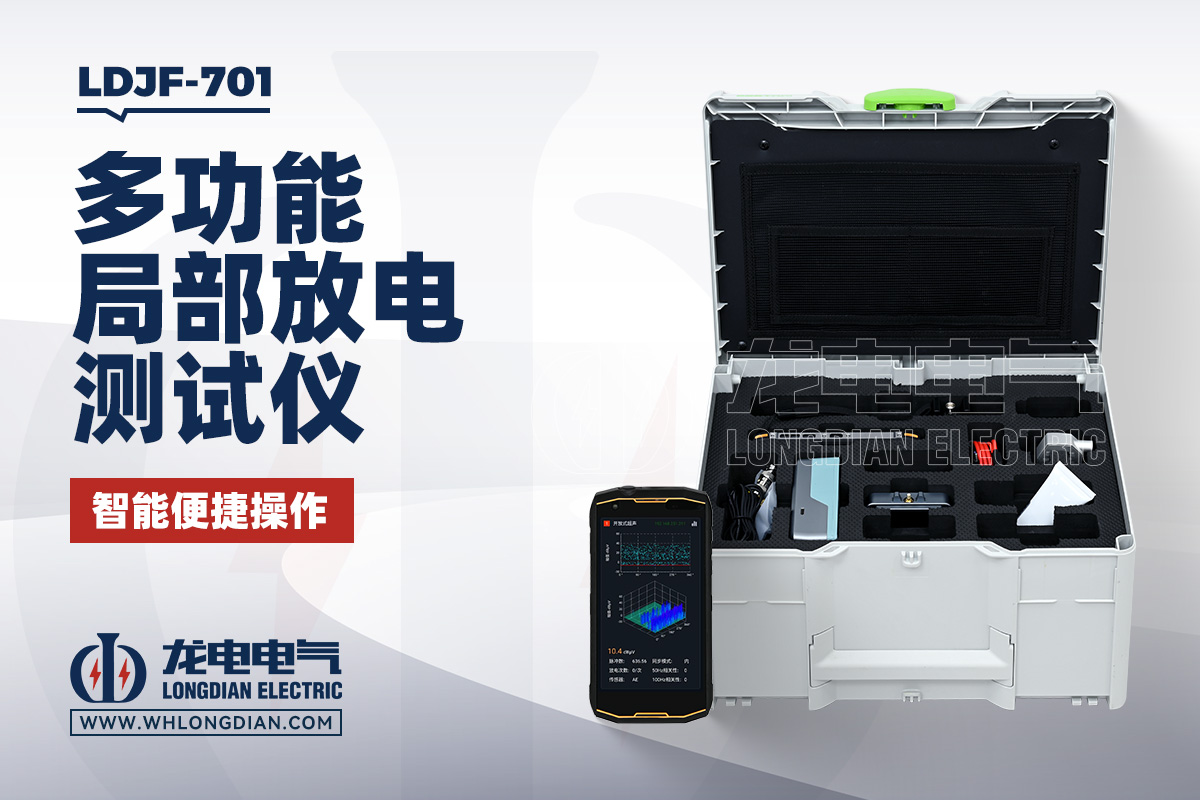

武汉市龙电电气设备有限公司研发生产LDJF-701 局部放电测试仪，可用于开关柜、变压器、GIS、电缆及相关高压电气设备的局部放电检测。该系列产品采用多种检测方式，可根据现场检测需求配置相应传感器，包括超声波、地电波、特高频和高频互感器等检测方式。仪器能够采集检测信号，并提供时域波形、PRPD 相位图谱、PRPS 图谱及检测结果等信息，便于检测人员结合现场情况分析放电特征。实际应用时，应根据被测设备结构和检测对象选择合适的传感器及检测方法。

在日常巡检、预防性试验和设备状态评估中，局部放电测试仪的作用不仅是发现异常信号，还包括为后续缺陷分析提供依据。检测人员应根据设备类型合理布置测点，规范记录环境背景值、检测位置、传感器类型和测试结果，并对同类设备进行横向比较，对同一设备开展长期趋势跟踪。当发现异常信号或图谱特征发生明显变化时，应结合设备运行情况及时复核。

总体来看，局部放电测试仪主要用于检测和分析与局部放电有关的信号，常见关注类型包括内部放电、表面放电、悬浮电位放电和电晕放电。不同放电类型的形成原因和信号表现各不相同，实际判断需要综合传感器检测结果、图谱特征、现场环境和设备历史数据。正确选择检测方式并开展综合分析，才能更有效地识别绝缘异常，为高压电气设备的运行维护和缺陷排查提供参考。
