直流高压发生器闭环调压是什么意思？工作原理详解

直流高压发生器的闭环调压是什么意思？为什么采用闭环调压技术后，设备输出的高压更加稳定？在电力设备直流耐压试验和泄漏电流测试中，输出电压的稳定性会影响试验过程和测量结果。闭环调压是一种利用电压反馈信号自动调节输出的控制方式，通过持续检测输出电压，并根据检测值与设定值之间的偏差调整控制过程，使实际输出电压尽可能保持在设定范围内。

直流高压发生器的闭环调压，核心是形成一个包含电压设定、输出检测、反馈比较和调节控制的闭环控制回路。设备启动后，控制电路根据设定的目标电压控制电源变换过程，同时通过反馈电路采集输出电压信号。当检测到的电压与设定值存在偏差时，控制电路会根据偏差调整相关控制参数，使输出电压逐步接近目标值。与单纯按照预设参数输出、缺少输出反馈的控制方式相比，闭环调压能够根据实际输出情况进行修正，有助于减小电源波动和负载变化对输出电压的影响。

在采用PWM脉宽调制技术的直流高压发生器中，PWM控制是实现调压的重要方式之一。控制电路通过改变开关器件驱动脉冲的占空比，调节功率变换电路的工作状态，从而改变后续高压变换和整流环节的输出。电压反馈信号则用于判断输出是否达到设定要求，并为控制电路提供调节依据。PWM脉宽调制与电压反馈相互配合，可以使直流高压发生器在升压过程中实现更加精细的控制，并改善输出电压的稳定性。

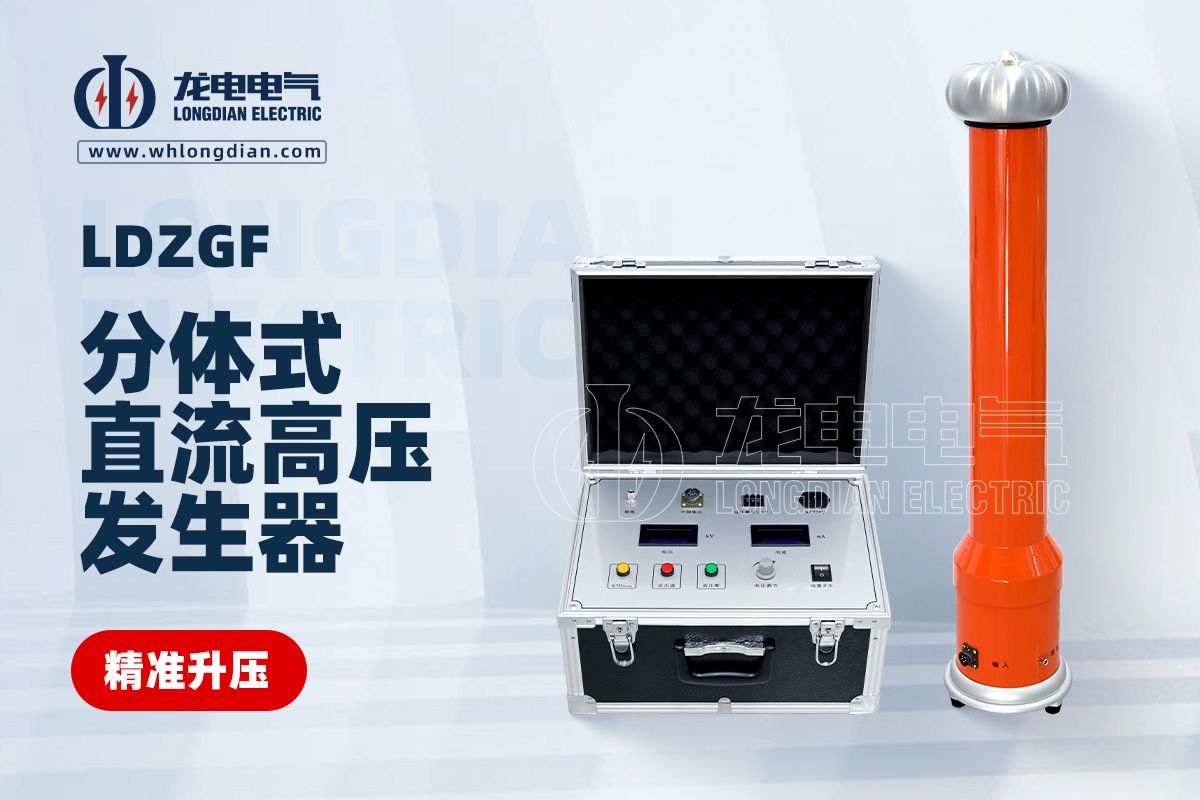

武汉市龙电电气设备有限公司研发生产LDZGF直流高压发生器，其相关技术参数介绍采用高频倍压电路、PWM高频脉宽调制技术和闭环调节，并通过电压反馈提高输出电压的稳定性。这种控制方式能够根据输出电压的变化进行相应调节，适用于需要按规定电压开展直流耐压试验和泄漏电流测试的应用场景。对于现场试验而言，稳定的调压过程也有助于试验人员按照规定的电压要求完成升压和数据读取。

需要注意的是，闭环调压并不意味着输出电压完全没有波动，也不代表电压测量误差必然为零。直流高压发生器的实际性能还与反馈检测电路、功率器件、滤波结构、绝缘设计及负载条件等因素有关。因此，判断设备的电压控制性能时，除了了解是否采用闭环调压技术，还应关注电压测量精度、电压调整率、纹波系数和短时稳定度等具体指标。不同指标反映的性能侧重点不同，不能仅凭闭环调压这一技术名称判断设备的整体精度。

在实际试验中，直流高压发生器可能面对不同类型的被试品。对于氧化锌避雷器等小电容试品，设备需要按照规定的电压要求平稳升压，并准确读取参考电压或泄漏电流；对于电力电缆等电容性较大的试品，升压过程中还需要关注充电电流及设备允许的负载条件。闭环调压能够帮助设备控制输出电压，但不能代替过电压保护、过电流保护、零位启动保护及规范的试验操作。试验人员仍应按照被试品适用的试验规程设置电压，并在出现异常时及时停止操作、排查原因。

选择直流高压发生器时，建议结合额定输出电压、额定输出电流、电压测量精度、输出稳定性和保护功能综合判断。对于需要较高数据可靠性的试验，还应关注设备的检验结果与实际工作条件是否匹配。了解闭环调压的工作原理，不仅有助于理解直流高压发生器如何控制输出电压，也有助于在设备选型、使用和性能评价时区分控制技术与整机技术指标。

总的来说，直流高压发生器闭环调压是利用输出电压反馈与控制电路进行动态调节，使实际输出尽可能跟随设定值的一种控制方式。武汉市龙电电气设备有限公司研发生产LDZGF直流高压发生器，通过高频倍压、PWM脉宽调制和闭环调节等技术实现高压输出控制。用户在选型时，应在了解闭环调压原理的基础上，进一步核对电压精度、纹波系数、稳定度及保护功能等参数，确保设备满足相应电气试验的实际需求。
