互感器测试仪的分辨率参数重要吗？分辨率与测量精度的区别

互感器测试仪的分辨率参数重要吗？在选购互感器综合特性测试仪时，除了关注变比测量精度、角差精度和电阻测量范围，分辨率也是一个容易被忽略的指标。分辨率越高，是否意味着测量结果越准确？实际上，分辨率主要反映仪器能够分辨或显示多小的测量变化，并不直接代表测量结果的准确程度。了解互感器测试仪分辨率的含义，以及它与测量精度之间的区别，有助于根据实际测试需求选择合适的设备。

互感器测试仪的分辨率，通常是指仪器能够区分或显示的最小测量变化量。例如，某项测量的分辨率为0.5个单位，通常意味着仪器在该测量项目下能够以0.5个单位的步进显示结果。具体含义还需要结合对应参数的技术定义判断。对于互感器测试仪来说，不同测量项目的单位和量程不同，分辨率也会有所区别，不能用一个统一的数值评价整台仪器的分辨能力。

分辨率与测量精度是两个不同的概念。分辨率关注的是仪器能够区分多小的变化，测量精度则关注测量结果与参考值之间的偏差。例如，一台互感器测试仪即使能够显示很多位小数，也不代表其测量误差一定很小。如果仪器本身存在系统误差，或者受到测试条件、接线方式等因素影响，显示数值再精细，也不一定能真实反映被测互感器的实际状态。因此，判断互感器测试仪性能时，应将分辨率与测量精度结合起来看。

在互感器变比测试中，分辨率对于观察细微变化具有一定意义。变比测试用于检查互感器一次、二次之间的变换关系，测试结果可能需要与额定变比进行比较。如果仪器能够分辨较小的数值变化，就更便于观察不同测试条件下结果的细微差异。不过，变比测试是否准确，仍然取决于仪器对应的变比测量精度、量程以及实际测试条件，不能仅凭显示位数判断。

在比差和角差测试中，分辨率同样值得关注。比差反映互感器变换过程中的比值误差，角差则反映一次、二次电气量之间的相位偏差。特别是在计量级互感器检测中，测试结果可能需要与规定的误差限值进行比较。如果仪器的分辨率过粗，细微变化可能难以通过显示结果体现出来；但如果仪器虽然分辨率较高，测量精度却不能满足要求，也无法仅凭更细的显示步进得出可靠结论。因此，比差、角差测试既要看分辨率，也要看对应的测量误差指标。

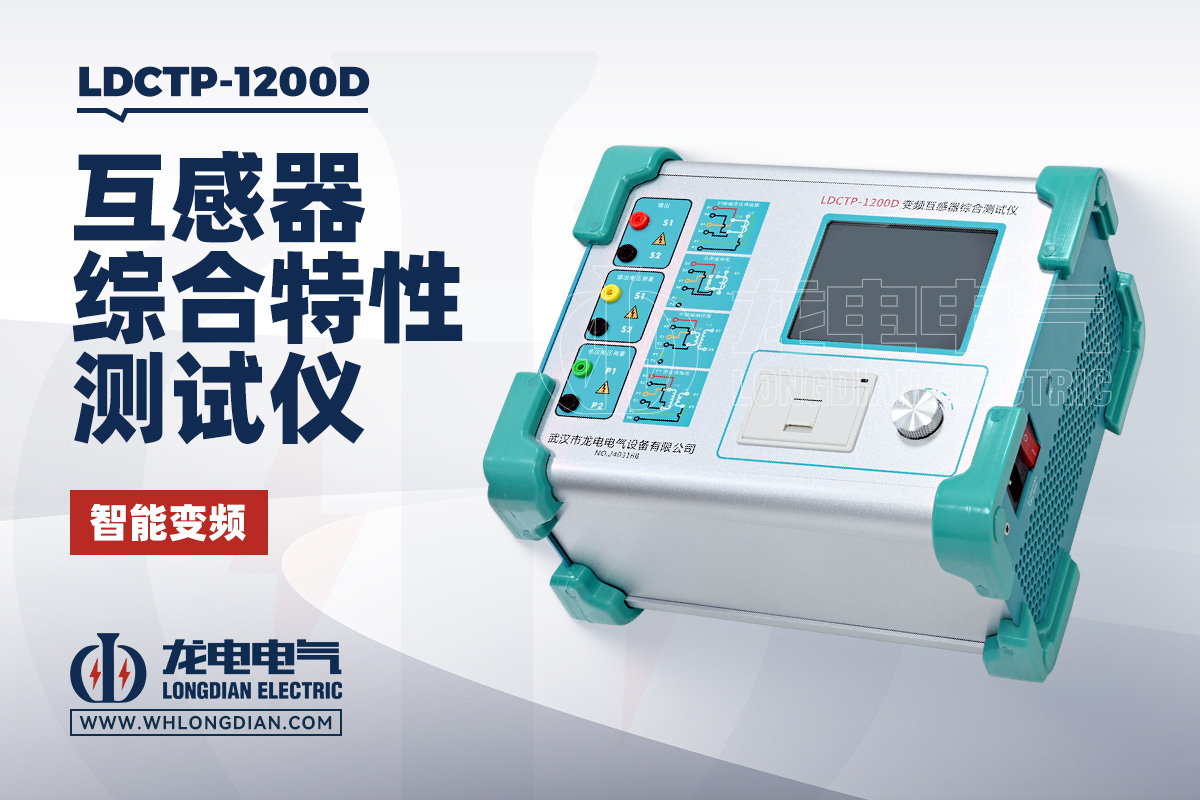

武汉市龙电电气设备有限公司研发生产LDCTP互感器测试仪，其中LDCTP-1200D具备CT、PT多项特性测试功能。该型号的相位测量分辨率为0.5′，相位测量精度为±5′。这两个参数分别说明仪器相位测量的分辨能力和精度指标，不能将0.5′的分辨率理解为测量误差只有0.5′。在判断角差测试结果时，还需要结合仪器精度、被测互感器的准确级以及相关试验要求综合分析。

除了变比、比差和角差，分辨率对于二次绕组电阻等测试项目也有实际意义。互感器二次绕组电阻能够反映绕组的电阻状态，在设备检测、检修和试验过程中具有一定参考价值。若需要对不同绕组的电阻结果进行比较，仪器的分辨能力有助于观察细微数值变化。不过，电阻测试的实际效果还与测量范围、测量精度、接线质量和试验条件有关，因此不能认为分辨率越高，电阻测量就必然越准确。

励磁特性测试也需要结合分辨率与精度进行判断。互感器测试仪通过测量不同测试电压与励磁电流之间的对应关系，形成励磁曲线，并可根据相应测试结果分析拐点电压、拐点电流等参数。分辨能力会影响曲线数据的细化程度，但励磁特性测试是否可靠，还取决于设备的输出能力、测量精度、测试方法以及数据处理方式。对于需要开展多项目互感器检测的用户，应重点关注设备是否具备完整的测试功能，以及各项测量指标是否满足实际要求。

那么，选择互感器测试仪时，分辨率应该怎么看？首先，应查看具体测试项目对应的分辨率，而不是只关注设备整体介绍中的某一个数字。其次，要同时查看变比、相位、电压、电流和二次绕组电阻等项目的测量精度与量程，避免将高分辨率误认为高精度。最后，还应结合实际测试对象、使用场景和误差判断要求，确认仪器的技术指标能够满足工作需要。

对于日常开展CT、PT测试的用户来说，分辨率并不是越高越好，也不是越高就越有价值。假如测试项目只需要判断较大的参数偏差，过高的分辨率未必会明显改善实际工作效果；如果需要观察细微变化，或者测试结果需要与较严格的误差限值进行比较，就更有必要关注仪器的分辨能力，同时核对测量精度和重复性等相关性能。

武汉市龙电电气设备有限公司研发生产LDCTP互感器测试仪，可用于CT、PT的变比、极性、励磁特性、二次绕组电阻及相关负荷和误差测试。其中，LDCTP-1200D的CT变比测量范围为1～40000，变比测量精度为±0.1%；PT变比测量范围同样为1～40000，变比测量精度为±0.5%。用户在了解这些参数时，应将变比测量精度与相位测量分辨率等指标分别理解，再根据现场测试项目选择合适的设备配置。

总体来看，互感器测试仪的分辨率参数很重要，但它只是评价仪器测量性能的一项指标。分辨率决定仪器能够分辨或显示多小的变化，测量精度则决定测量结果与参考值之间的偏差水平。实际选购时，应结合分辨率、测量精度、量程以及具体测试功能进行判断，而不是单纯追求更细的显示数值。只有各项指标与测试需求相匹配，互感器测试仪才能为CT、PT检测提供更有参考价值的结果。
