继电保护试验为什么要用断路器模拟装置？作用与应用场景解析

继电保护试验为什么要用断路器模拟装置？在继电保护装置调试、保护整组试验以及新建变电站投运前的验收过程中，除了验证保护装置能否正确识别故障并发出跳闸命令，还需要检查断路器跳合闸回路、辅助接点状态以及相关自动装置之间的配合是否正常。如果每次试验都依赖真实断路器动作，不仅会增加设备操作次数，还可能受到现场断路器尚未调试完成、操作电源未接入等条件限制。因此，使用断路器模拟装置模拟实际断路器的分闸、合闸及位置接点变化，可以为继电保护试验提供相对独立、可控的测试条件。

断路器模拟装置的主要作用，是在继电保护及自动装置的整组试验中替代真实断路器，模拟断路器接收跳闸或合闸命令后的动作过程。保护装置检测到模拟故障后发出跳闸信号，断路器模拟装置按照预先设置的动作时间改变对应的分合闸位置，并通过辅助接点向继电保护测试仪或相关控制回路反馈状态。通过这种方式，试验人员能够检查保护出口是否正确、跳合闸逻辑是否符合预期，以及保护装置与自动装置之间的动作配合是否正常。

在重合闸试验中，断路器模拟装置同样具有实际应用价值。以线路发生单相故障后的保护动作过程为例，保护装置发出跳闸命令后，模拟断路器进入分闸状态；达到预设的重合闸时间后，保护装置再次发出合闸命令，模拟断路器按照设置的合闸时间恢复合闸状态。试验人员可以结合保护装置的开入、开出信号以及时间记录，检查跳闸、重合闸和相关逻辑的动作顺序是否正确。对于需要验证断路器失灵保护、分相操作及三相联动逻辑的试验，也可以根据具体接线方式和试验方案使用断路器模拟装置。

减少真实断路器的操作次数，是继电保护试验使用模拟装置的另一个重要原因。在反复验证保护动作逻辑、重合闸时序或多个保护配置方案时，如果频繁操作真实断路器，可能增加操动机构及相关部件的机械动作次数。采用断路器模拟装置进行二次回路和保护逻辑验证，可以减少不必要的实际设备操作。不过，模拟装置主要用于验证保护控制回路及相关动作逻辑，不能代替真实断路器的机械特性测试、分合闸时间实测及其他一次设备性能试验。

在新建厂站、变电站调试或设备生产研发过程中，断路器模拟装置的优势也比较明显。当现场断路器尚未完成调试，或者直流操作电源暂时无法投入时，使用合适的模拟装置，可以在满足接线条件和试验要求的情况下开展相关继电保护试验，减少现场设备状态对测试工作的限制。断路器模拟装置还可以与继电保护测试仪配合使用，也可以根据试验接线及功能需求独立使用，有助于提高调试工作的灵活性。

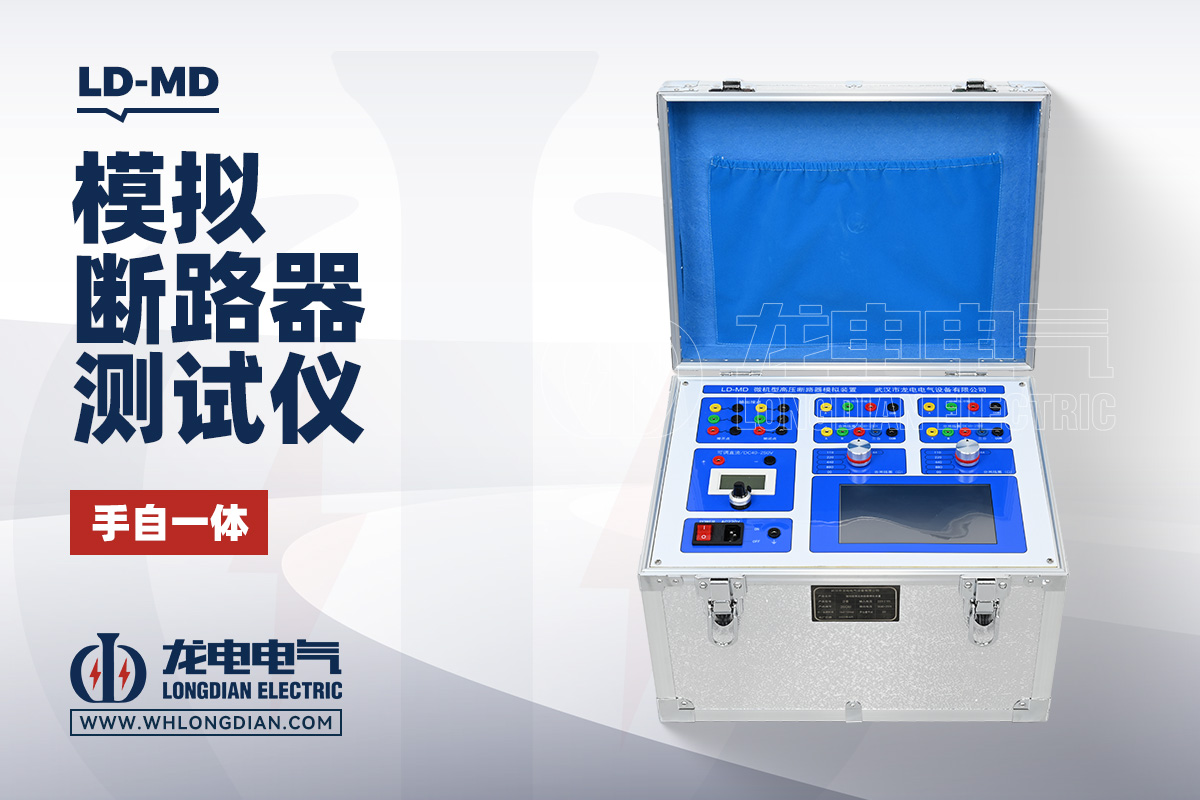

武汉市龙电电气设备有限公司生产的 LD-MD 断路器模拟装置，主要用于继电保护装置整组试验，以及其他需要以模拟断路器替代实际断路器的测试场景。该装置配备可调直流电源、分合闸线圈模拟回路、手动分合闸功能和多组辅助接点，可根据试验需要设置分合闸时间及线圈电阻。其分合闸操作电压为 DC 40～250V 可调，分合闸时间可在 10～1000ms 范围内设定，并支持 A、B、C 三相分别设置，为保护装置动作过程及相关控制逻辑验证提供相应的模拟条件。

选用断路器模拟装置时，需要结合被测保护装置的控制方式、跳合闸回路电压、线圈电流、辅助接点要求以及试验项目进行判断。实际接线前，应核对装置输入、输出端子及公共端连接关系，避免接线错误造成设备损坏；参数设置则应尽可能参考实际断路器的动作特性及相关试验要求。对于需要验证的重合闸、失灵保护或分相跳合闸逻辑，还应提前确认接线方案和状态反馈方式，确保试验结果能够反映被测回路的实际逻辑。

总体来看，继电保护试验使用断路器模拟装置，主要是为了在可控条件下模拟断路器的跳合闸过程及辅助接点状态，便于开展保护整组试验、重合闸验证和相关控制逻辑检查，同时减少不必要的真实断路器操作。合理选择和使用断路器模拟装置，有助于提升继电保护调试工作的效率与完整性，也能为现场设备投运前的功能验证提供便利。
