模拟断路器测试仪的主要特点有哪些？LD-MD功能与参数解析

模拟断路器测试仪的主要特点有哪些？在继电保护装置调试和保护整组试验中，既要验证保护出口信号是否正确，也需要检查断路器跳合闸回路、辅助接点反馈及相关控制逻辑是否正常。模拟断路器测试仪能够模拟实际断路器的分闸、合闸及位置状态，方便试验人员在可控条件下开展相关测试。了解模拟断路器测试仪的功能配置和关键参数，有助于根据试验需求选择合适的设备。

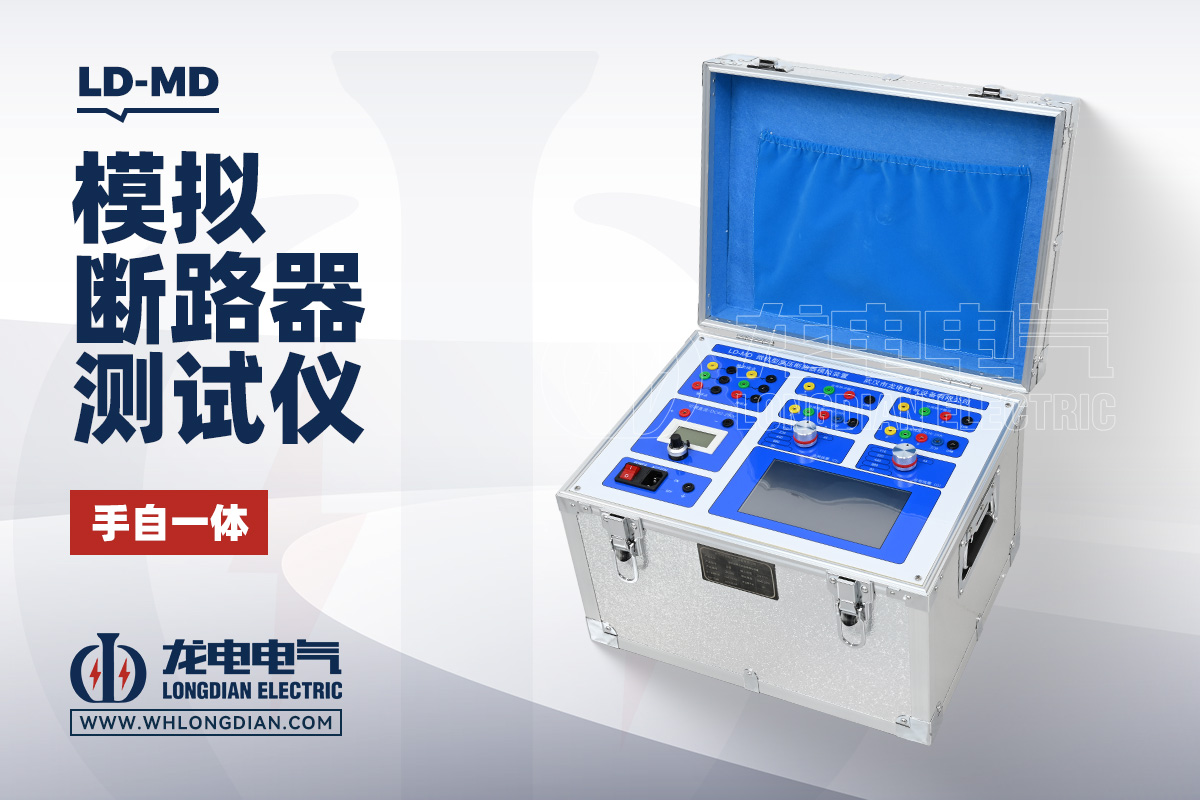

模拟断路器测试仪的一项主要特点是具备可调直流电源。不同继电保护试验回路可能采用不同的操作电压，设备提供可调直流电源，可以为符合装置输出范围和试验要求的操作回路提供电源支持。以 LD-MD 模拟断路器测试仪为例，其配有全隔离直流可调电源，并通过表头显示调节后的电压值，分合闸操作电压范围为 DC 40～250V。在保护装置暂时没有可用直流操作电源的情况下，可在确认接线及电压要求后，使用装置自身的直流电源进行相关试验。

分合闸时间可调，是模拟断路器测试仪的另一项重要特点。实际断路器从接收到操作命令到完成分闸或合闸，需要一定的动作时间。模拟试验时，通过设置相应的延时时间，可以模拟断路器接收命令后的状态变化，为保护动作时序和重合闸逻辑验证提供条件。LD-MD 模拟断路器测试仪的分闸、合闸时间可在 10～1000ms 范围内设置，A、B、C 三相可以分别进行时间设定，动作时间误差不超过 ±5ms。该功能适用于需要验证分相动作、三相联动及重合闸时序的相关试验。

线圈电阻和分合闸电流的模拟能力，也会影响模拟断路器测试仪的适用范围。不同断路器操作回路的线圈参数可能存在差异，如果测试设备能够调节相应的模拟电阻，就可以更灵活地适配不同的试验要求。LD-MD 模拟断路器测试仪提供多档分合闸线圈电阻选择，包括 ∞Ω、880Ω、440Ω、220Ω、110Ω和44Ω。通过选择相应档位，可以改变模拟回路的电气特性。实际使用时，仍需根据被测保护装置的操作电压、输出能力和试验接线要求合理选择参数。

辅助接点输出功能，是模拟断路器测试仪用于继电保护整组试验的重要基础。断路器的分合闸状态不仅关系到操作回路，还会影响保护装置对断路器位置的判断，以及重合闸、断路器失灵保护等相关逻辑的执行。LD-MD 模拟断路器测试仪提供六对相互独立的断路器位置输出接点，并配有多组分合闸脉冲输出。装置接收到相应的分合闸信号后，可按设置时间改变接点状态，为保护测试仪开入量检测及相关控制回路验证提供信号条件。

支持手动分合闸，也是模拟断路器测试仪的实用特点。在接线检查、功能调试和试验准备过程中，试验人员可以通过触摸屏操作相应按钮，观察设备的输入状态、输出状态及辅助接点变化。LD-MD 模拟断路器测试仪具备手动分闸、手动合闸及三相操作功能，便于检查各相状态指示和输出逻辑。需要注意的是，该设备的手动操作方式与外部电气输入触发方式不同，操作前应了解相应功能，不能将手动操作时的状态变化直接等同于外部跳合闸回路的完整动作过程。

从控制方式和结构设计来看，LD-MD 模拟断路器测试仪采用单片机微机控制系统，并使用工业级标准元器件及相应的高可靠性器件。其供电要求为 AC 220V±10%、50Hz，工作电流小于0.5A。设备既可以配合继电保护测试仪使用，也可以根据试验接线和测试需求独立使用。对于需要反复开展保护出口、跳合闸时序或辅助接点逻辑验证的场景，采用模拟装置能够减少不必要的真实断路器操作次数，但不能代替真实断路器的机械特性试验和一次设备性能检测。

武汉市龙电电气设备有限公司生产 LD-MD 模拟断路器测试仪，主要面向继电保护装置整组试验及断路器控制回路模拟测试需求。设备集可调直流电源、分合闸时间设定、多档线圈电阻选择、手动分合闸、辅助接点输出及脉冲信号输出等功能于一体，可用于保护动作、重合闸时序和相关控制逻辑的验证。选择设备时，建议结合保护装置类型、操作回路电压、跳合闸电流、接点数量及三相控制方式，确认各项功能是否满足现场试验要求。

总体来看，模拟断路器测试仪的主要特点集中在操作电压可调、分合闸时间可设、线圈电阻多档选择、辅助接点反馈和手动操作等方面。其中，分合闸时间设置决定了装置模拟动作时序的灵活性，辅助接点输出关系到保护回路状态反馈，而线圈电阻和电源配置则影响设备与被测回路的适配程度。了解这些特点，有助于合理使用模拟断路器测试仪，提高继电保护调试和整组试验的便利性。
