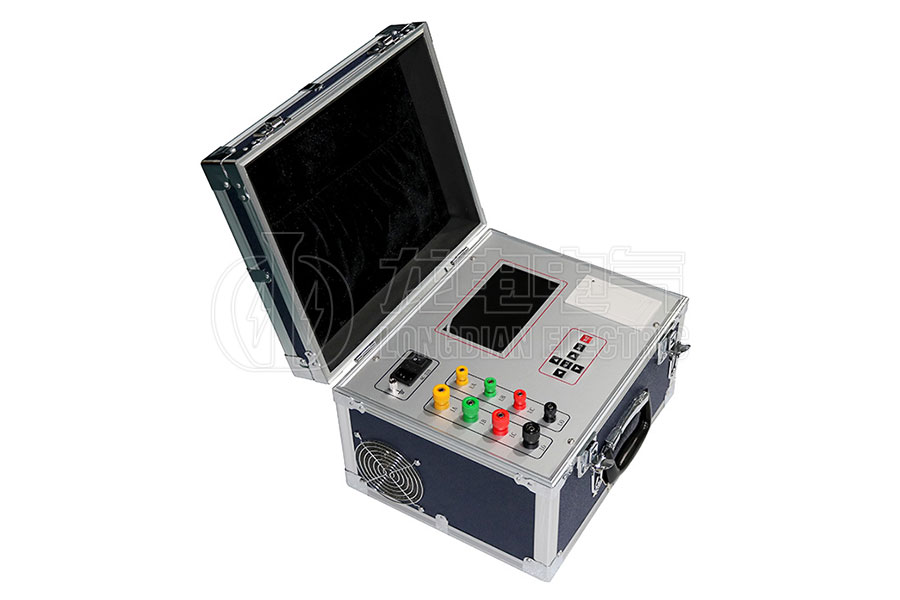

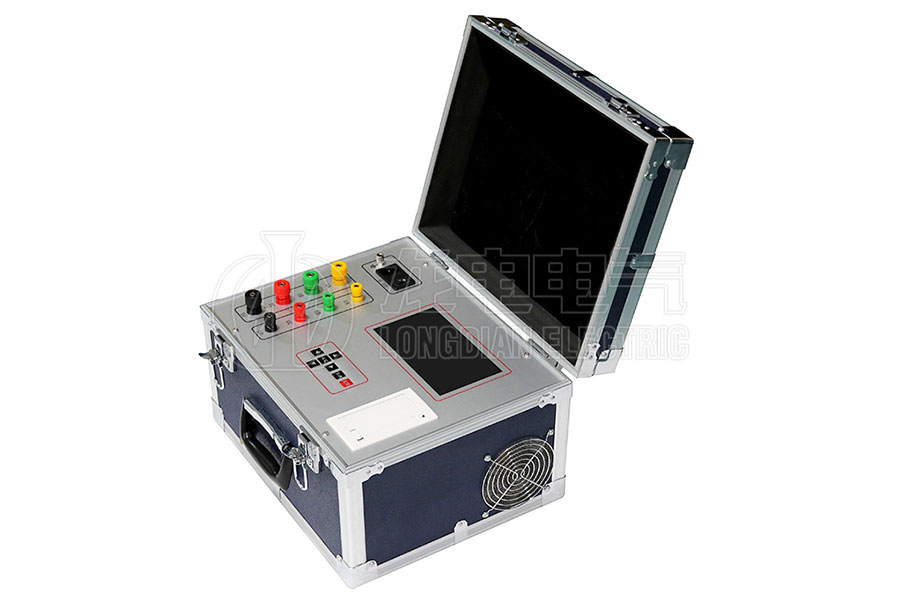

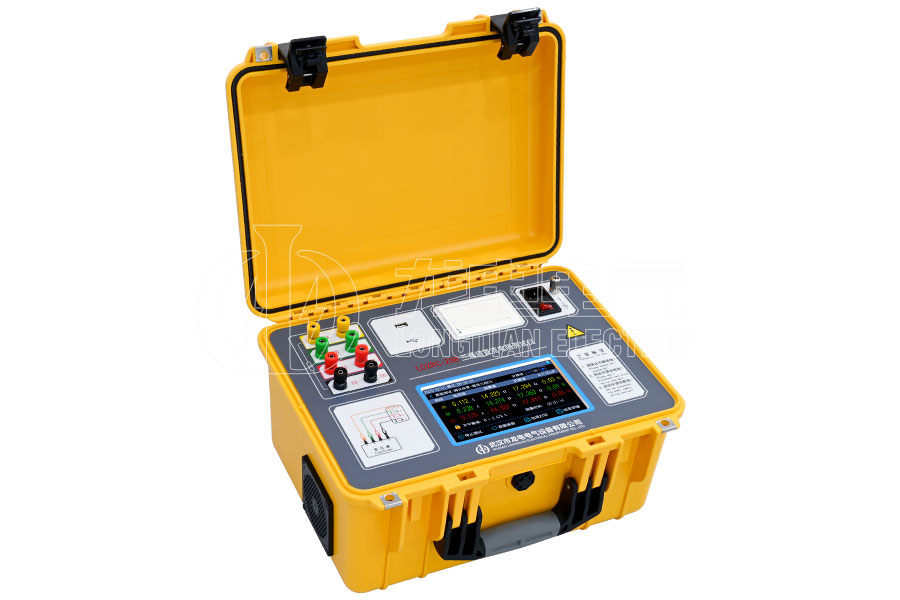

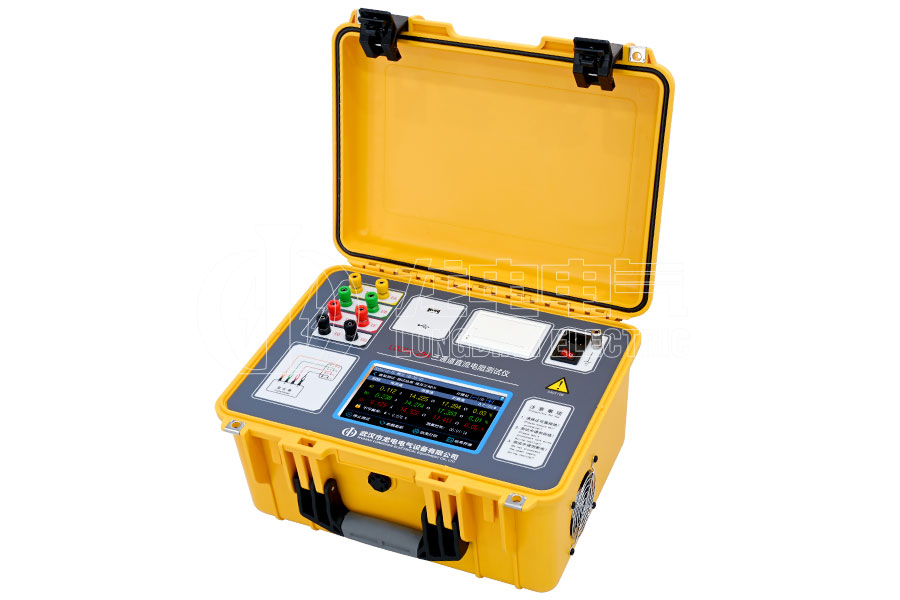

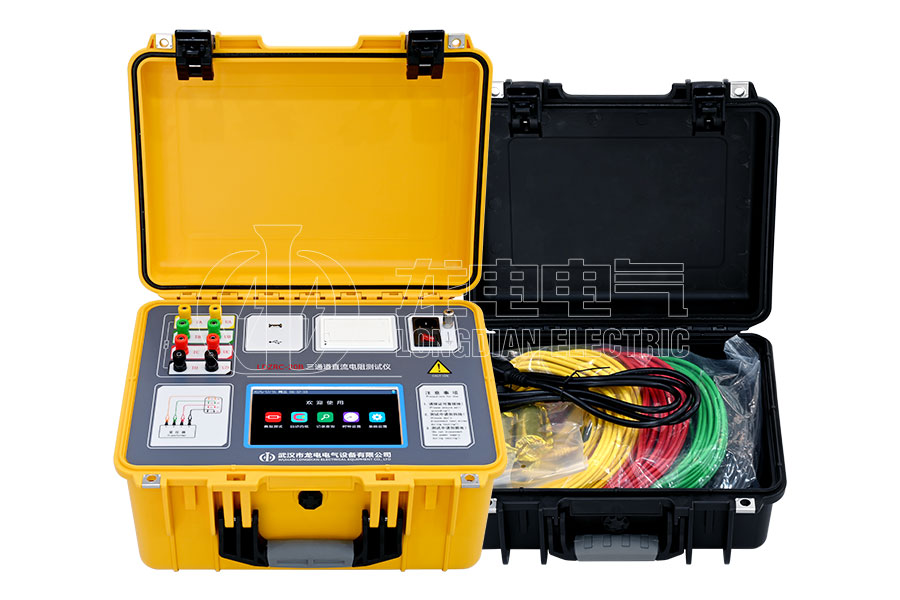

LDZRC-20B 三通道直流电阻测试仪

在电力系统中，变压器是核心设备，其直流电阻测试是变压器制造、出厂、安装、交接及电力部门预防性试验的必测项目，可有效发现变压器线圈选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。

武汉市龙电电气设备有限公司推出的 LDZRC-20B 变压器直流电阻测试仪，集三相直流电阻测试与自动消磁功能于一体，采用 7.0 寸真彩高分辨率工业触摸屏和中文菜单，全触控操作，测试速度快、准确度高、量程宽，适用于 Yn、Y、△ 型绕组，是测量大型电力变压器直流电阻的理想设备。

产品别称：三通道变压器直流电阻测试仪、直流电阻速测仪、变压器直流电阻测试仪、变压器绕组直流电阻测试仪、变压器直阻速测仪、变压器直阻快速测试仪、感性负载直流电阻速测仪、感性负载直流电阻快速测试仪、感性负载直流电阻测试仪、三回路变压器直流电阻测试仪、三回路变压器测试仪、三通道直流电阻测试仪

◆ 三相直阻测试，自动计算不平衡率

对 Yn 型、Y 型和 △ 型绕组均可采用三相测量方式进行测试，并自动计算三相不平衡率。其中“三相 Yn”适用于带中性点的星接绕组，可三相直阻同时测量；“三相 Y/D”适用于不带中性点的星接绕组或角接绕组，可三相直阻分相测量。

◆ 20A 大电流，宽量程覆盖

测试电源最高输出电流 20A，测试范围 0～200Ω，具有 20A、10A、5A、1A、0.1A 等多档测试电流可选，满足绝大多数变压器的测试需求。

◆ 自动消磁功能，降低剩磁危害

仪器集成自动消磁功能，可减小大电流测试后变压器剩磁大的危害。消磁仅针对高压侧，可选高压 AB、高压 BC、高压 AO 等相别，消磁电流可选 1A、5A、10A。

◆ 电阻变化率辅助判断，防止误读数据

测试过程可自动计算 5S、15S、30S 内的电阻值变化率，辅助试验人员判断测试数据稳定性，避免因数据未稳定而误读。

◆ 多重安全保护，使用更可靠

具备反电动势保护、断线保护和断电保护等多种保护功能，适用于现场复杂测试环境。

◆ 存储、打印、转存一体化

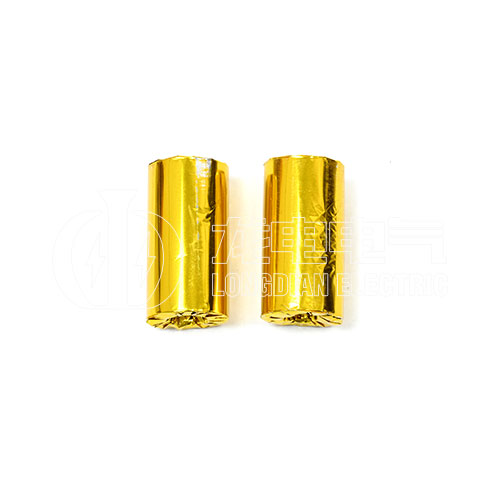

仪器配有热敏打印机，可打印测试结果；本机可存储数据 200 条，并支持优盘海量存储。记录查询界面支持查看、删除、转存到优盘等操作。

◆ 7 寸真彩触控屏，人机交互便捷

采用工业级 7.0 寸真彩大屏，分辨率 1024×600，全触控操作，中文菜单提示，显示风格清新简约，操作简便直观。

◆ 温度折算与参数记录

支持试品编号、测试绕组、分接位置、测试相别、测试温度、折算温度、绕组材料等参数设置，可将测试电阻值折算到固定温度下，便于记录和对比。

◆ 便携设计，适用场景广泛

仪器体积约 400×315×223mm，重量约 9kg，工作电源 AC220V±10%，50/60Hz，适用于变压器制造、出厂试验、安装交接、预防性试验及日常检修等场景。
