电缆故障声磁同步定位仪使用方法

发布时间:2023-08-30 09:09:02浏览次数:733

龙电电气
武汉市龙电电气设备有限公司

电缆故障测试仪-高压开关(断路器)机械特性测试仪-专注于电力试验设备研发! 咨询电话:130-3714-0838

定点是电缆故障测试中的最为关键的一步,现在越来越多的使用交联电缆,而交联电缆的故障大部分为封闭故障,故障点的放电声往往在十几米甚至几十米都有几乎一样大的响声,这给定点带来了很大的困难,靠传统的听声法及机械表头摆动来判断故障点显然已满足不了电缆故障测试要求。另外在实际定点中,由于测试人远离测试端,当尚未听到由故障点传出的地震波时,心情往往会急躁起来,甚至会怀疑放电设备没有工作。有时在有脉冲声源的干扰背景中往往需要知道自己听到的声波是否与放电设备的放电周期同步,LDSC声磁数显同步定点仪可同时接收放电时产生的声波及电磁波,并通过信号处理计算出声波与电磁波的时间差。同时仪器还可将接收到声波与电磁波并以一定形式显示出来,根据上述所接收的信号可以比较容易地确定电缆故障点,此种方法叫声磁同步法。声磁同步法可以测试除金属性短路以外的所有加高压脉冲信号后故障点能发出放电声音的故障。

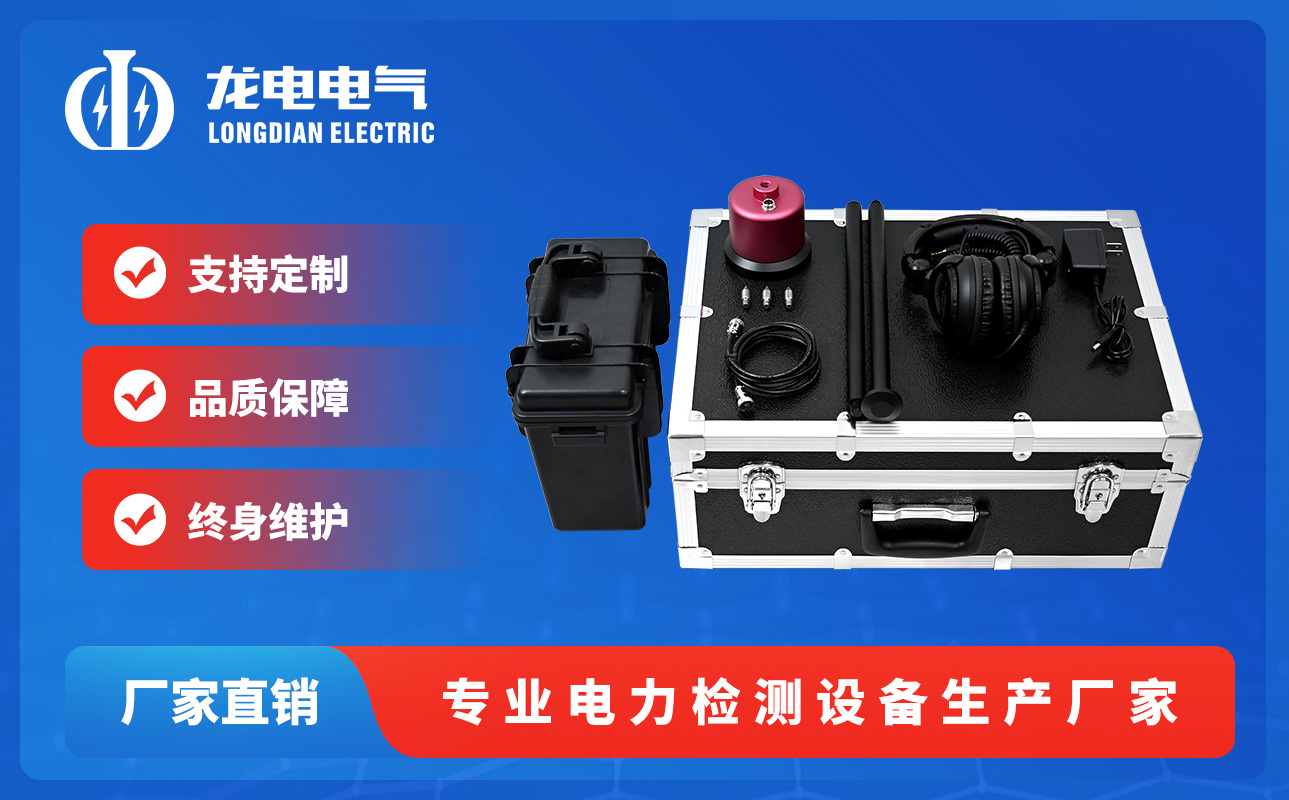

LDSC声磁数显同步定点仪

操作步骤如下:

⑴、声磁同步定点仪由定点主机、定位传感器、耳机三部分组成。

⑵、只有知道了电缆的走向,才能找到故障点,路径信号来源于放电产生的电磁波,每放一次电,路径信号也同步刷新一次,定点的时候,我们可以把高压发生器的放电频率适当的提高到2-3秒放一次电,提高找路径的效率。

⑶、打开定点仪,选择“声磁”菜单,向故障点前进方向走15米左右,在电缆上方顺时针方向调节路径增益,增益一般先调30度左右,如果路径显示是蓝色圆形标,表示我们在电缆的右侧,如果显示的是橙色的图形,表示我们在电缆的左侧,路径误差在10厘米左右,通过这样左右走动来确定路径。如果增益调的过大,信号过强,走偏12米左右才没有信号。如果增益适合,走偏3-4米就没有信号。

⑷、有些低压电缆加高压时整条都有“啪啪”的放电声音,一般的操作人员无法判断哪个才是真正的故障点发出的声音,只有多年经验的才能判断。我们仪器彻底的解决了这个问题,通过声磁同步告诉你故障点距离,真正的故障点是会产生震动波形。

⑸、在接近故障点时,定点仪就会显示故障距离及震动波形,如果故障距离只显示一次之后就没有新的数据出现,这个点就不是故障点,是人为的移动传感器产生的,只要高压每闪络一次,故障距离也跟着刷新一次,这才是真正的故障点。故障距离随着故障点距离变化而变,震动波越是靠近故障点,震动的幅值就越大。

⑹、电缆故障在定位的时候,我们要脚步放慢,走在电缆上方或边缘,定点仪的传感器要轻放,耳机声音适当调大些,仔细分辨耳机传出来的声音,要有耐心,静下心来听。如果听到了有节奏的放电声音,再根据仪器声磁同步显示提示,那肯定就是故障点了。

电缆故障是多种的,呈现的波形也是多样的,只要我们接线方式正确,注意细节,仔细判断,通过后期经验的积累,故障点就会很快找到。

武汉龙电电气专业生产电缆故障测试仪,从事于电力行业多年,旗下产品品质一流,欢迎广大客户前来选购。
