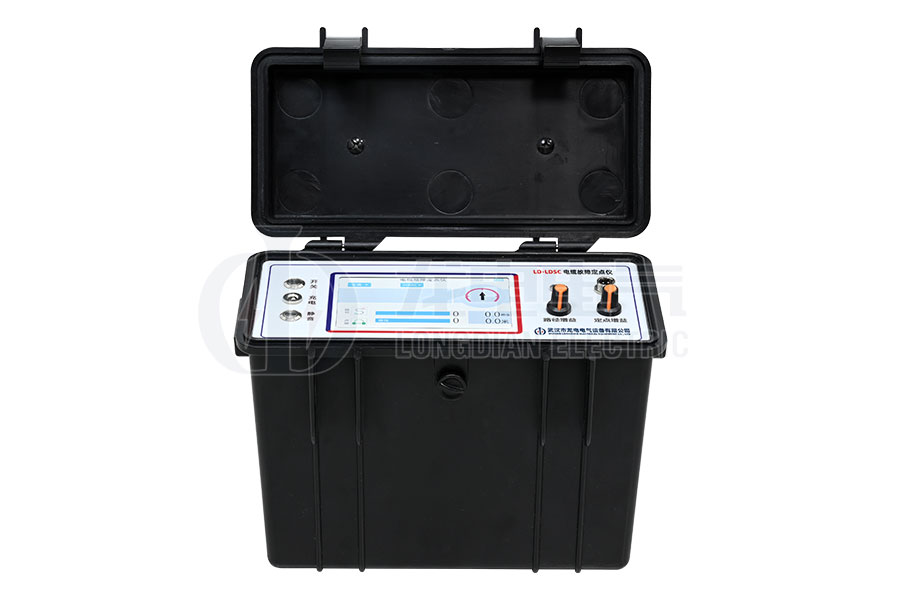

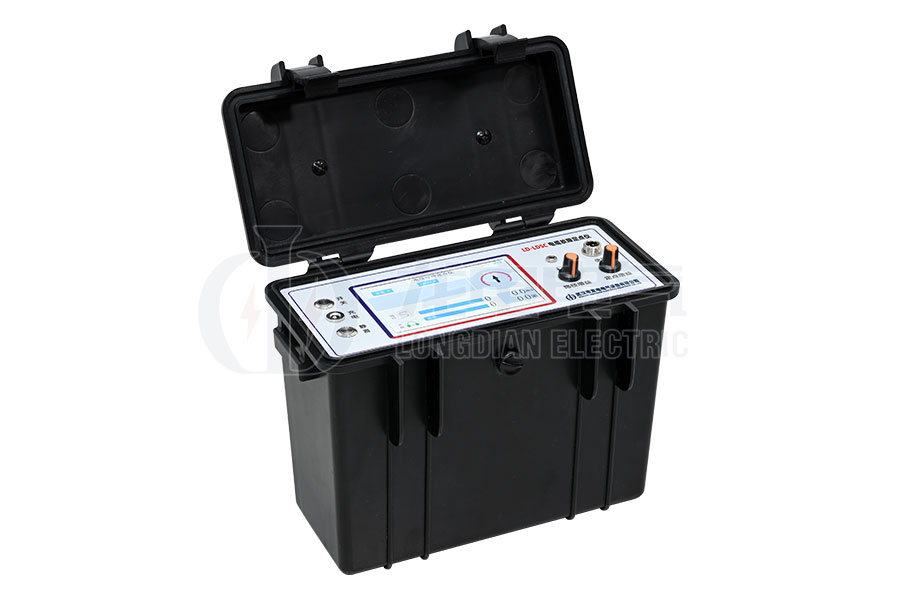

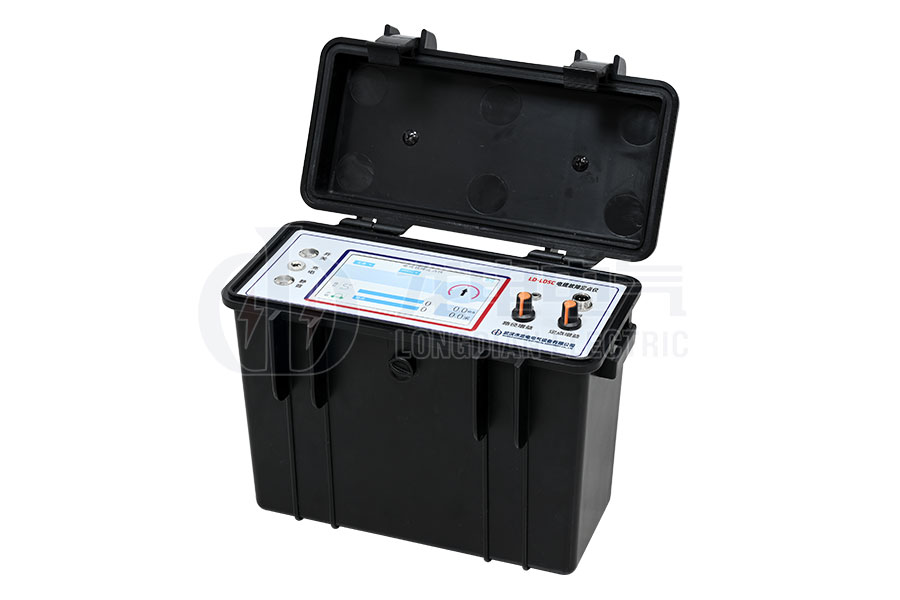

LDSC电缆故障声磁数显同步定点仪
LDSC电缆故障声磁数显同步定点仪
LDSC电缆故障声磁数显同步定点仪
LDSC电缆故障声磁数显同步定点仪
LDSC电缆故障声磁数显同步定点仪

LDSC电缆故障声磁数显同步定点仪

用于地埋电缆故障点的快速、精确定位、电缆埋设路径及埋设深度的探测(在故障点处获取深度)

数显距离最大99.9米,最小0.1米

粗测误差小于10%,定点误差小于0.1米

注:购买本产品的用户可享受免费技术指导、一年质保、终生维护服务

产品介绍

LDSC电缆故障声磁数显同步定点仪的原理则是利用电磁信号和声音信号之间的时间差来判断故障点的远近。因为电磁信号的传播速度接近光速,所以从电缆传播到传感器的时间可以忽略不计。而声音信号的传播速度较慢,为每秒几百米的量级。因此,通过检测这两种信号之间的时间差,可以更精确地判断故障点的位置。

LDSC电缆故障声磁数显同步定点仪是一种用于地埋电缆故障点的快速、精确定位的设备。它不仅可以确定故障点的准确位置,还可以探测电缆的埋设路径和埋设深度(在故障点处获取深度)。

◆ 高效性:通过数字显示和先进的信号处理技术,实现了快速、准确的故障定位,提高了工作效率。

◆ 准确性:高灵敏度的传感器和抗干扰技术,确保了故障定位的精确性。

◆ 易用性:操作界面直观,减少了操作员对复杂波形的分析判断,降低了使用难度。

◆ 多功能性:不仅具备定点功能,还具备路径探测和埋设深度测定的能力,满足多种检测需求。

产品别称:电缆故障定位仪、电缆故障查找仪、地下电缆故障定位仪、电缆故障仪、电力电缆故障测试仪、电缆故障寻径仪、电缆故障寻踪仪、便携式电缆故障定位系统 、电缆故障闪测仪、地理电缆故障测试仪、电缆路径仪、电缆故障测试仪。

技术参数

数显距离最大99.9米,最小0.1米
粗测误差小于10%,定点误差小于0.1米
电磁通道增益≥110dB
电磁通道接收机灵敏度≤5μV
声音通道音频放大器增益≤120dB
工频抑制能力>40dB
声磁同步定点仪即现场定点时,数字屏在冲击高压形成的冲击电磁波作用下,计数一次,并显示故障距离或满亮(99.9米)。同时,由高阻耳机监听电缆故障点在冲击放电击穿时火花产生的地震波,以便排除环境杂波干扰。
电磁传感器65kHz
工作电源内置可充电池供电,连续工作时长>12小时
功耗≤0.7W
注:1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。
  2.了解更多龙电产品信息请进入产品中心。服务热线:400-6727-238

产品特征

高灵敏度传感器与低噪声前置放大:

采用特殊结构的声波振动传感器和低噪声专用器件作为前置放大,显著提高了仪器在定点和路径探测时的灵敏度。

数字显示故障距离:

在信号处理技术上,通过数字显示故障点与传感探头间的距离,极大地消除了定点时的盲目性,使操作更加直观和准确。

解决封闭性故障定位难题:

对于电缆沟内架空的故障电缆,传统定点仪难以判定封闭性故障的具体位置。而LDSC电缆故障声磁数显同步定点仪只需将传感器探头接触故障电缆或近旁的电缆上,即可精确显示故障距离及方向,快速确定故障位置。

强工频电场抑制与抗干扰能力:

采用工频自适应对消理论及高工频陷波技术,有效抑制了50Hz工频信号的干扰,并增强了在强工频电场环境中的抗干扰能力,缩小了定点盲区。

声电同步接收显示技术:

该技术有效克服了现场环境噪音干扰造成的定点困难问题,使故障定位更加稳定和可靠。

替代闪测仪粗测功能:

故障距离的数字显示省去了操作员对复杂波形的分析判断,对于数百米长的故障电缆,一般无需粗测即可直接实施定点,提高了工作效率。

路径探测与埋设深度测定:

利用15kHz幅度调制电磁波和幅度检波技术,进行路径探测和电缆埋设深度测定,避免了原等幅15kHz信号源时电视机行频对定点仪的干扰。

产品图集

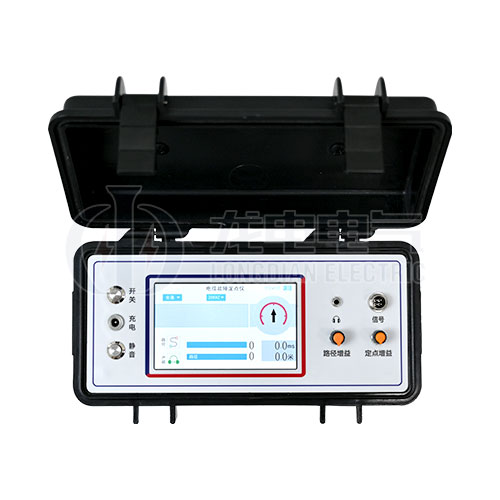

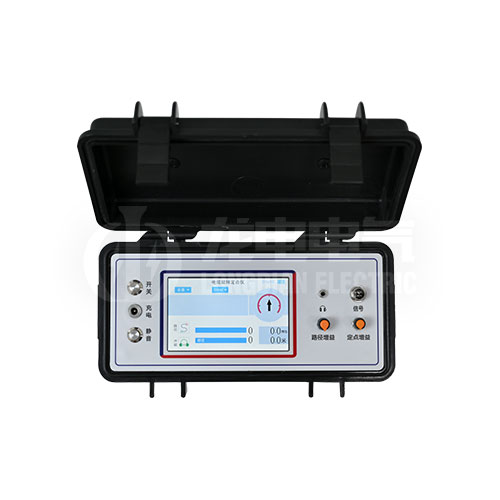

声磁同步定点仪
声磁同步定点仪

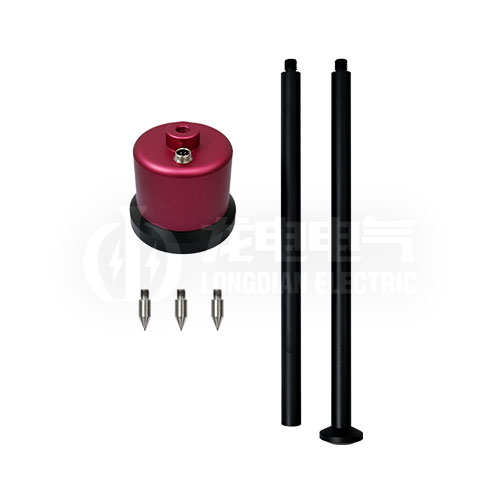

声磁传感器
声磁传感器

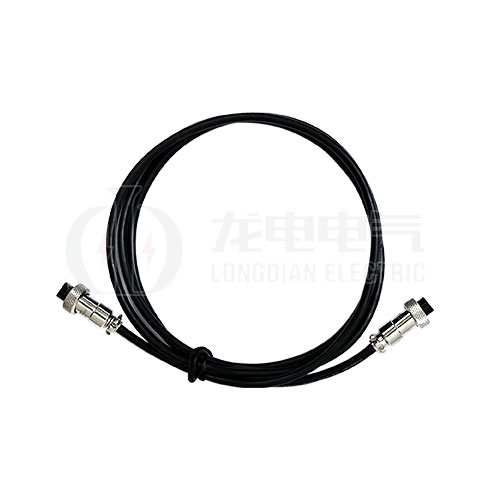

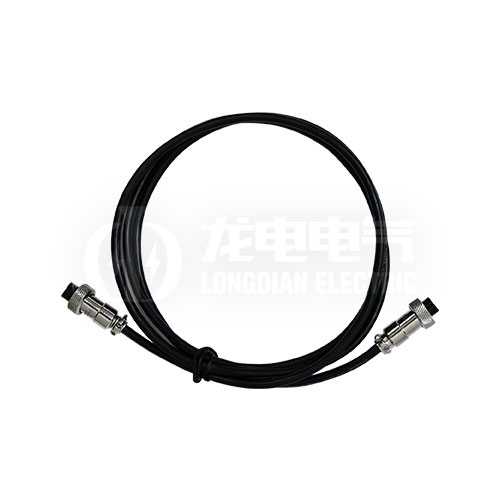

连接线
连接线

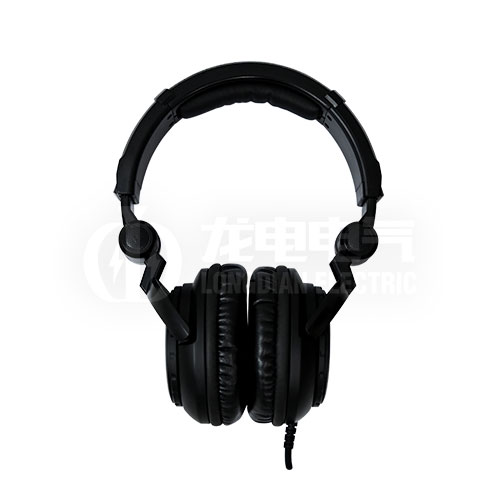

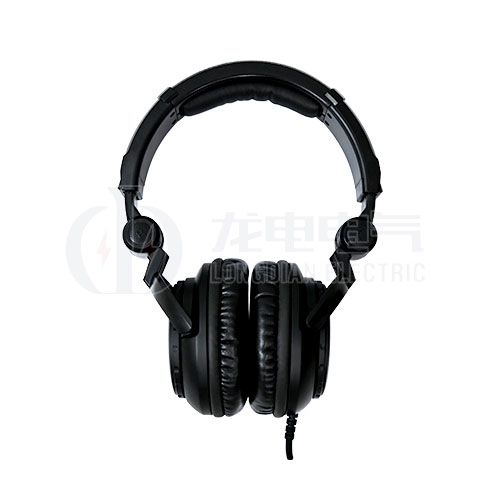

降噪耳机
降噪耳机

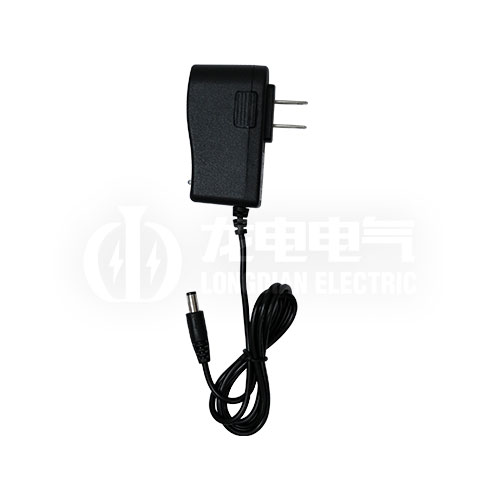

充电器
充电器
