电缆故障测试仪如何使用

发布时间:2023-09-01 15:08:07浏览次数:698

龙电电气
武汉市龙电电气设备有限公司

电缆故障测试仪-高压开关(断路器)机械特性测试仪-专注于电力试验设备研发! 咨询电话:130-3714-0838

电缆故障测试仪作为维护电缆的重要工具,使用该工具能够迅速找到故障点并及时排除故障,确保电缆的正常运行,保证有线通信的畅通,可以节省大量的人力、物力和财力,同时也节约了维护的成本,所以深受电力工作者的喜爱,那么电缆故障测试仪如何正确使用呢?今天武汉龙电电气的小编在下面给大家做详细的解答。

我们拿到电缆故障测试仪后,应该先进行仪器的自检,首先将耳机插入侧准仪,打开电源开关,电源指示灯亮,表示进入工作状态,戴上耳机用手指按住上边的红色接线柱,应听到耳机里面有蜂鸣声,说明本机工作正常,然后将红黑探测线插入侧准仪,首先我们在探测之前,要先清楚漏电线路的故障性质,如果只是绝缘胶皮破损,向大地漏电但是线路不短路,不断线的时候可以用常规的向线路送电进行探测。

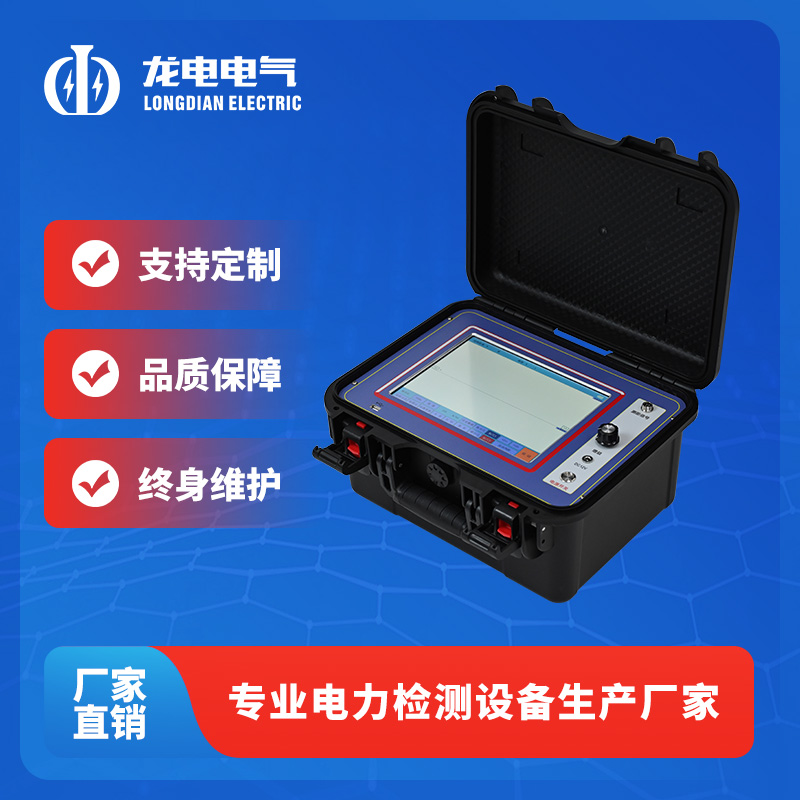

LD-2004多次脉冲电缆故障测试仪

如果线路短路,且对大地漏电或者不短路绝缘良好,有部分短线点对大地漏电的时候,可以将被测线路所有的线,三线或者四线并接在一起,向电路单相送电进行检测,如果对地绝缘良好,内芯短路故障可以针对短线单根进行单相送点探测。

在被测地埋线上方,从线路一段向另一端探测,缓慢向前行走,在对地绝缘良好的线路耳机基本无声,同时发光管亮起一灯或者不亮,当接近故障点C时,声音逐渐由小变大,发光管有一灯变为二、三灯亮,到故障点A时声音最大,此时发光管全亮,当越过A点到达B点时,声音逐渐变小至消失,发光管全亮逐渐到彻底熄灭。然后退回到声音最大点地方A点,即为故障点。

如果探测一段时间后,发现指示灯不亮了,一定要先充电再进行测量,不然探测仪的电量将大大影响探测精度,如果对地埋线漏电故障太多或者对地埋线不能供电的时候,可以加上一个信号发生器探测,使用信号发射器的时候,应该先把被测的高压线路与高压连线全部断开,然后把信号发射器的红色接线柱,接到地埋线其中一根或者多根线上面,黑色接线柱接上地线,可以把线的铜丝直接缠在在螺丝刀上,插到地上,与大地接触)。再按照以上步骤,就可以探测。

以上就是小编给大家介绍的电缆故障测试仪这块的相关知识哦,武汉龙电电气专业生产电缆故障测试仪,从事于电力行业多年,旗下产品品质一流,欢迎广大客户前来选购。
