高压断路器机械性能的“心电图”：深度解析行程-时间特性曲线

断路器的行程-时间特性曲线（也称为动作特性曲线或分合闸特性曲线）是评估其机械性能和动态响应能力的一项关键指标。这条曲线直观地反映了断路器在分闸或合闸操作过程中，触头行程（或称位移）随时间变化的动态过程。

什么是行程-时间特性曲线？

简单来说，行程-时间曲线就是以时间为横坐标，触头行程为纵坐标绘制的一条动态轨迹。

◆ 横坐标（X轴）：代表时间，通常以毫秒（ms）为单位。

◆ 纵坐标（Y轴）：代表触头的位移，通常以毫米（mm）为单位。

通过这条曲线，我们可以清晰地看到断路器从接收分闸或合闸指令开始，到主触头完全分开或闭合的整个过程。它不仅仅是简单地测量一个“合闸时间”或“分闸时间”，而是详细描绘了整个动作过程中的每一个阶段。

如何绘制和分析曲线？

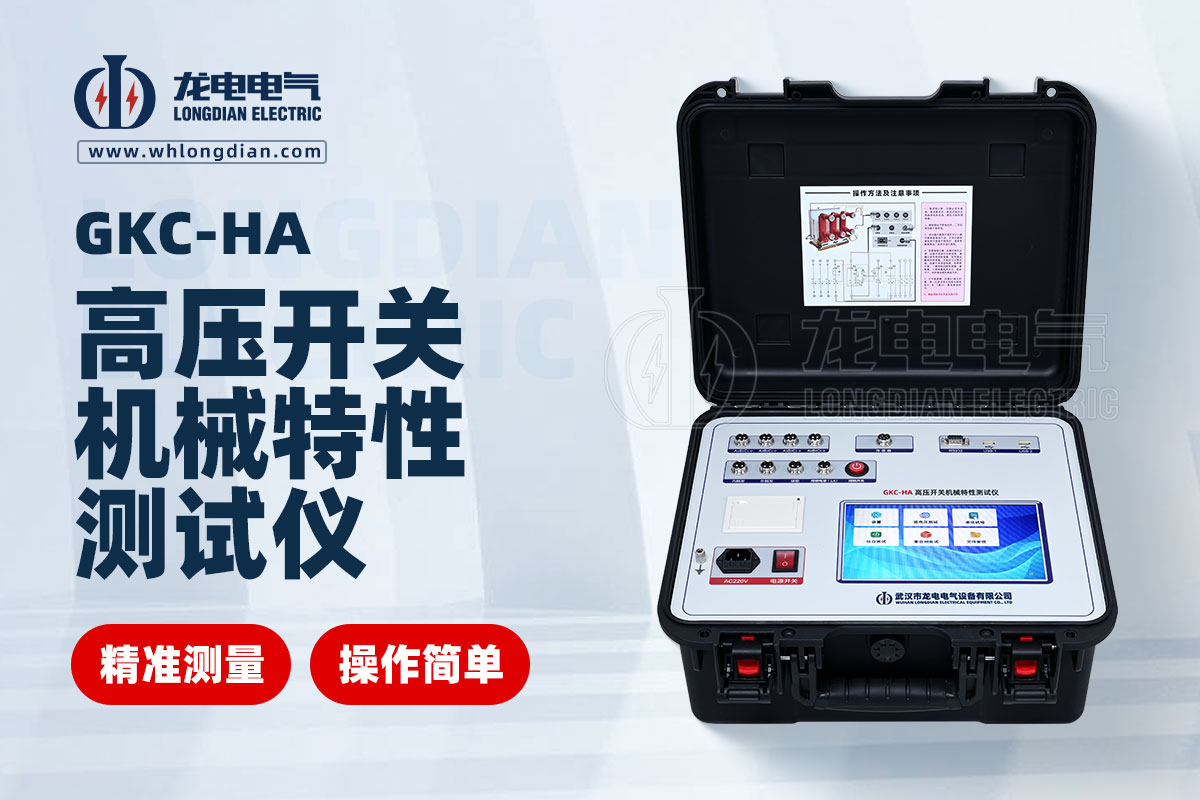

要绘制这条曲线，需要使用专业的高压开关特性测试仪。这类仪器通过安装在断路器操作机构上的传感器来实时监测触头的位置变化，并同步记录时间。

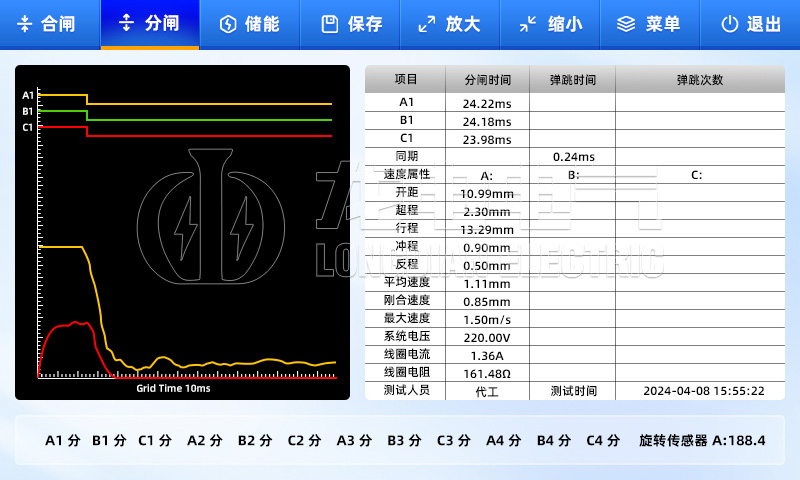

分析行程-时间曲线，可以得出以下几个重要的参数和结论：

◆ 分/合闸总时间：从接收指令到触头完全分离或闭合的总耗时。这个时间是衡量断路器动作速度的核心指标。

◆ 分/合闸速度：通过曲线的斜率，可以计算出触头在不同阶段的平均速度。速度过快可能导致机械冲击过大，而速度过慢则可能影响灭弧效果。

◆ 超行程/超程：主触头在完全闭合后，动触头继续移动的距离。超程过小可能导致接触压力不足，而过大则会增加机构磨损。

◆ 弹跳：在合闸动作结束时，触头可能由于惯性而产生短暂的弹跳。曲线上的多个小波动就反映了触头弹跳的情况。弹跳时间过长会影响触头的可靠接触和使用寿命。

◆ 不平衡性：对于三相断路器，可以通过对比三相的行程-时间曲线，分析它们的分合闸同期性。如果三相曲线差异过大，则表明存在不同期问题，需要进行调整。

行程-时间特性曲线的意义

行程-时间曲线是诊断断路器机械故障的“医生”。通过分析这条曲线，工程师可以准确判断：

机构卡滞：如果曲线出现不正常的停顿或斜率变缓，可能表明操作机构存在卡滞或摩擦力过大。

缓冲器故障：如果合闸结束时曲线没有平滑过渡，而是出现急剧的撞击，则可能是缓冲器失效。

线圈或电源问题：如果曲线显示动作延迟，可能是操作线圈的通电不正常或控制电源电压不稳定。

因此，在断路器出厂试验和定期维护中，对行程-时间特性曲线的测量和分析是必不可少的项目，它为评估断路器机械性能的优劣和诊断潜在故障提供了最直接、最可靠的依据。
