电桥法测电缆故障原理

发布时间:2023-11-23 15:01:33浏览次数:392

武汉市龙电电气设备有限公司
武汉市龙电电气设备有限公司

电缆故障测试仪-高压开关/断路器特性测试仪-专注于电力试验设备研发! 咨询电话:130-3714-0838

电桥法是一种利用电桥平衡原理来测量电阻的方法,通过比较被测电阻与标准电阻的差异,从而确定被测电阻的大小。在电缆故障检测中,电桥法主要用于测量电缆线路的阻抗,从而判断电缆是否存在故障。

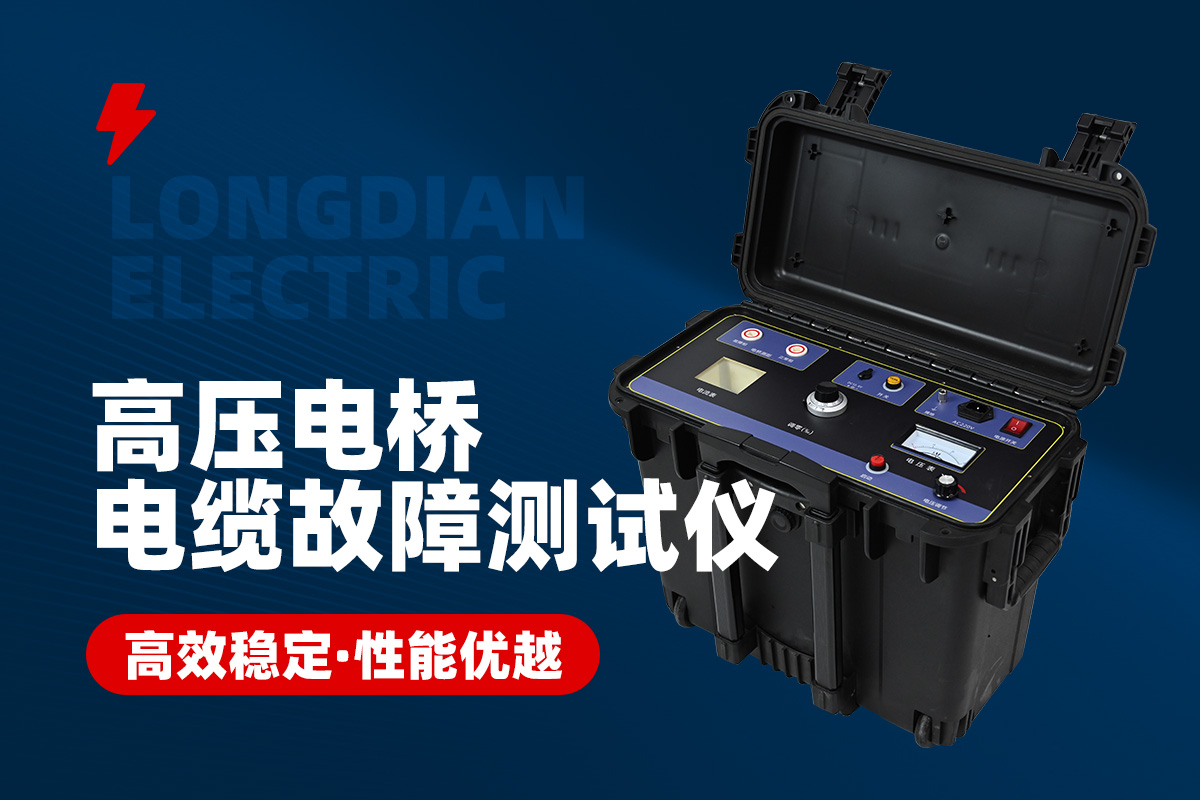

高压电桥电缆故障测试仪

电桥法的基本工作原理是:在电缆两端施加一定的电压,然后测量流过电缆的电流,通过计算得到电缆的阻抗。如果电缆的阻抗与正常值有较大的差异,那么就可能存在故障。

具体来说,电桥法测电缆故障的过程主要包括以下几个步骤:

建立电桥:首先,需要在电缆两端施加一定的电压,然后在电缆上选取两个测量点,分别连接电桥的两个测量臂。

测量电流:然后,通过电流表测量流过电缆的电流。

计算阻抗:根据欧姆定律,电流等于电压除以阻抗,因此可以通过测量得到的电流和电压值,计算出电缆的阻抗。

判断故障:最后,将计算出的阻抗值与电缆的正常阻抗值进行比较,如果存在较大的差异,那么就可能存在故障。

电桥法测电缆故障的原理虽然简单,但是实际操作中需要注意以下几点:

电压的选择:电压的选择需要根据电缆的具体情况来确定,一般来说,电压过高可能会导致电缆损坏,电压过低则可能无法准确测量阻抗。

测量点的选择:测量点的选择需要尽可能靠近故障点,否则可能会影响测量的准确性。

阻抗的计算:阻抗的计算需要考虑到电缆的长度和截面积等因素,否则可能会影响测量的准确性。
