直流电阻测试仪测量范围

发布时间:2024-02-27 12:02:45浏览次数:441

龙电电气
武汉市龙电电气设备有限公司

电缆故障测试仪-高压开关(断路器)机械特性测试仪-专注于电力试验设备研发! 咨询电话:130-3714-0838

直流电阻测试仪是以高速微控器为核心,内置充电电池以及充电电路,测量范围广,数据稳定,重复性好,抗干扰性能好,保护功能强,而且具有体积小,重量轻,输出电流大,重复性好,测量精度高,可以实现变压器直阻的快速测量,所以深受电力工作者的喜爱,那么对于新手来说,直流电阻测试仪测量范围是哪些呢,容不容易操作呢,今天小编在下面给大家做详细的解答。

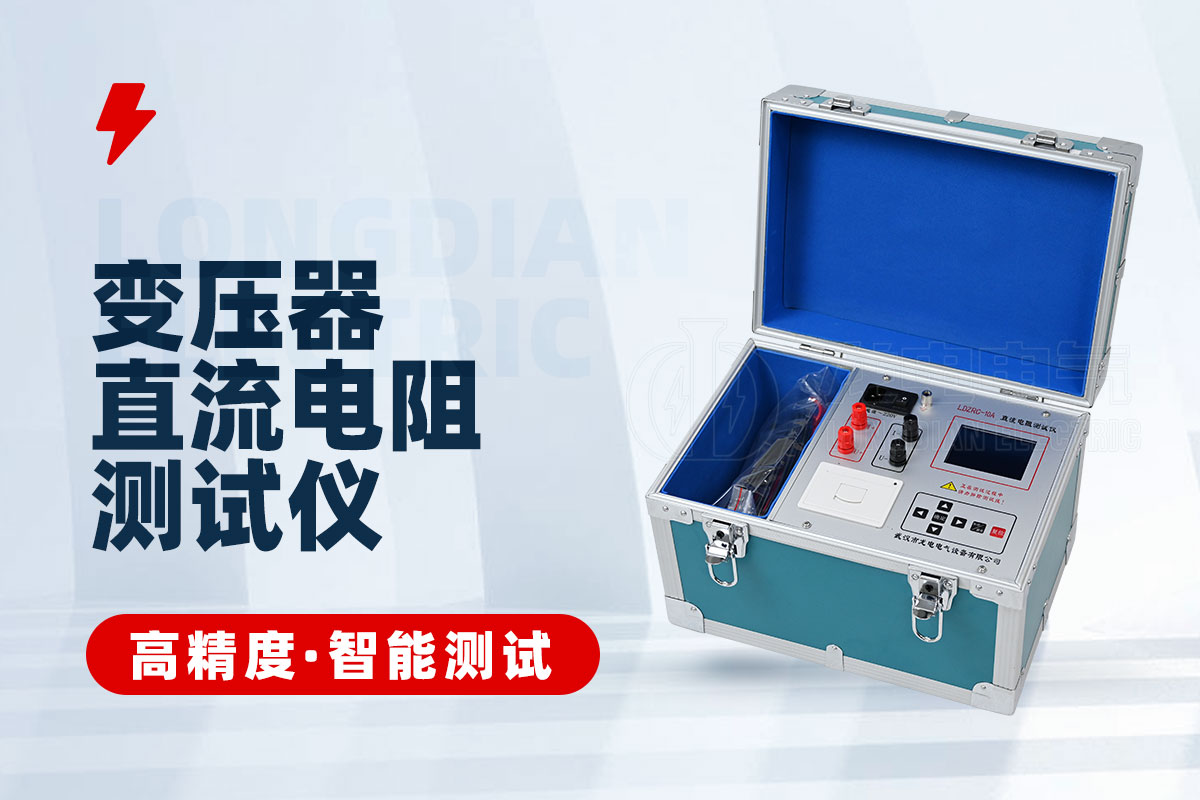

直流电阻测试仪

1、电源

直流电阻测试仪为测试所提供的电源的两种:AC220V/DC12V。在强电磁场干扰的情况下,建议最好使用直流稳压电源测试,此状态下测试的数值稳定,抗工频干扰能力强。

A、直流稳压电源测试:

闭合总电源开关(DC12V),相应有指示灯亮,闭合总电源开关,相对应的指示灯亮,按下“启停”键,即可开始测试。测试结束,关闭总电源开关(DC12V),相对应的指示灯熄灭,放电后,再转换测试夹,进行再次测试。

B、交流电测试:

接上交流AC220V电源,相对应的指示灯亮,闭合总电源开关,相对应的指示灯亮,按下“启停”键,即可开始测试。测试结束,关闭总电源开关(AC220V),相对应的指示灯灭,放电后,再转换测试夹,进行再次测试。

C、充电:

接上交流AC220V电源,此充电器指示灯亮,表示正在对机内的可充电池进行充电工作。直流电阻测试仪在使用交流电测试,同时也在对机内电池进行充电。(仪器设计了充电保护电路,不会有过充现象产生)。

2.测试线的连接方法:

直流电阻测试仪的I+、V+、V-、I-端子与被试品的方法连接好。这类连接法,可消除A、B、C、D处的接触电阻,以及联线电阻对测量结果影响。测量的值即为B、C、之间的电阻Rx(注意:B、C之间不要反向)。

在使用中,如果仪器设备随带的测试线长度不够,可使用直径相当的导线将测试线加长。

3.测量:

直流电阻测试仪在回路未接好的情况下开机表头显示“E0000”。按图1方法接好测量线后,根据所测值的大小选定欲测的电阻档,按下该档电源开关,此时该档指示灯亮,四位半LCD显示的稳定值即为所测的电阻值。读值时要注意所选量程上的单位。在测量大电感试品如电力变压器时,在测试回路以外的其它不需测量结果线圈最好是将其短路,以免电磁干扰。

4.放电:

测试完成后可直接关断总电源。如果在感性试品,关断电源后不应马上拆线操作,应让直流电阻测试仪有续放电过程。一般来说放电至少20秒,否则电感的反电动势危害人身安全。

以上就是小编给大家介绍的直流电阻测试仪这块的相关知识哦,武汉龙电电气专业生产直流电阻测试仪,从事于电力行业多年,旗下产品品质一流,欢迎广大客户前来选购。
