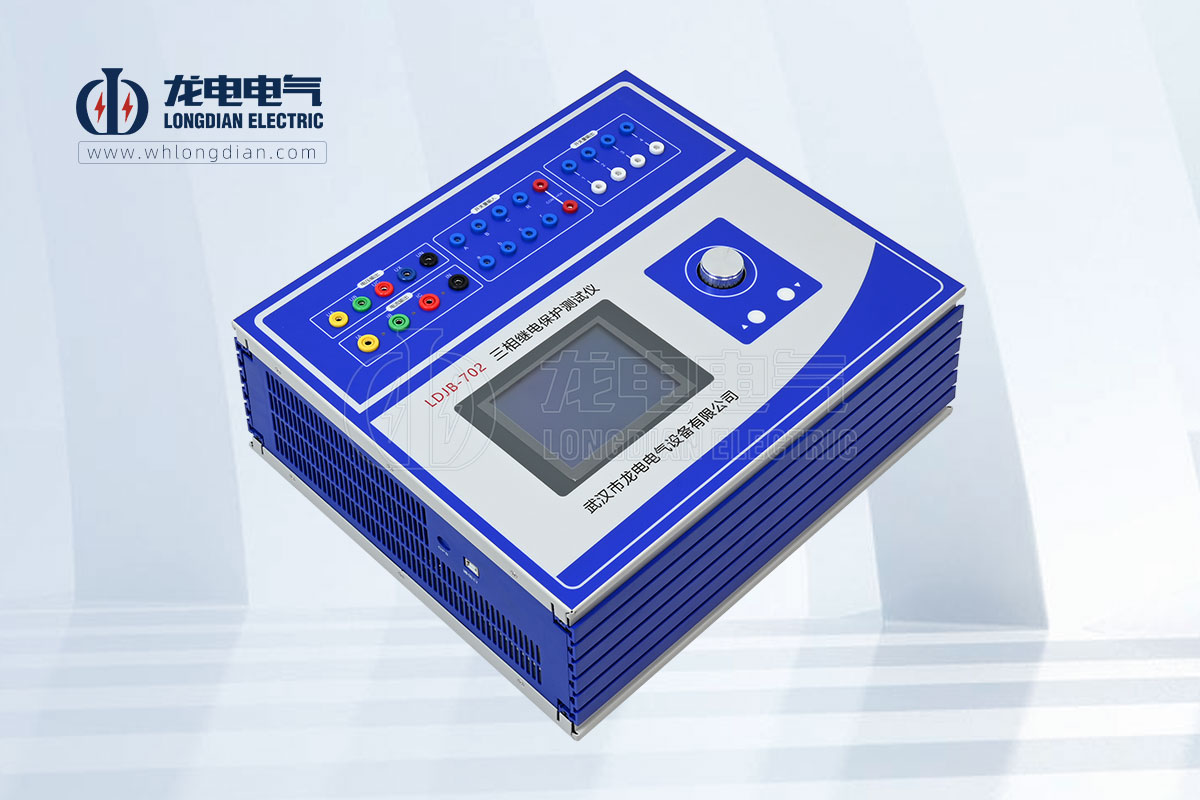

LDJB-702三相继电保护测试仪同期、低周试验指导

发布时间:2024-05-16 09:19:16浏览次数:180

龙电电气
武汉市龙电电气设备有限公司

电缆故障测试仪-高压开关(断路器)机械特性测试仪-专注于电力试验设备研发! 咨询电话:130-3714-0838

LDJB-702三相继电保护测试仪测试低周继电器的动作频率、动作时间和滑差闭锁值


做动作值和动作时间时,应采用“手动变频”方式。设定好各相电压、电流和频率初值、变化步长后,按“确认”、“开始”开始输出,然后手动慢慢左旋“旋钮”逐步减小频率,直至继电器动作,此时记录区将记录动作值、动作时间。

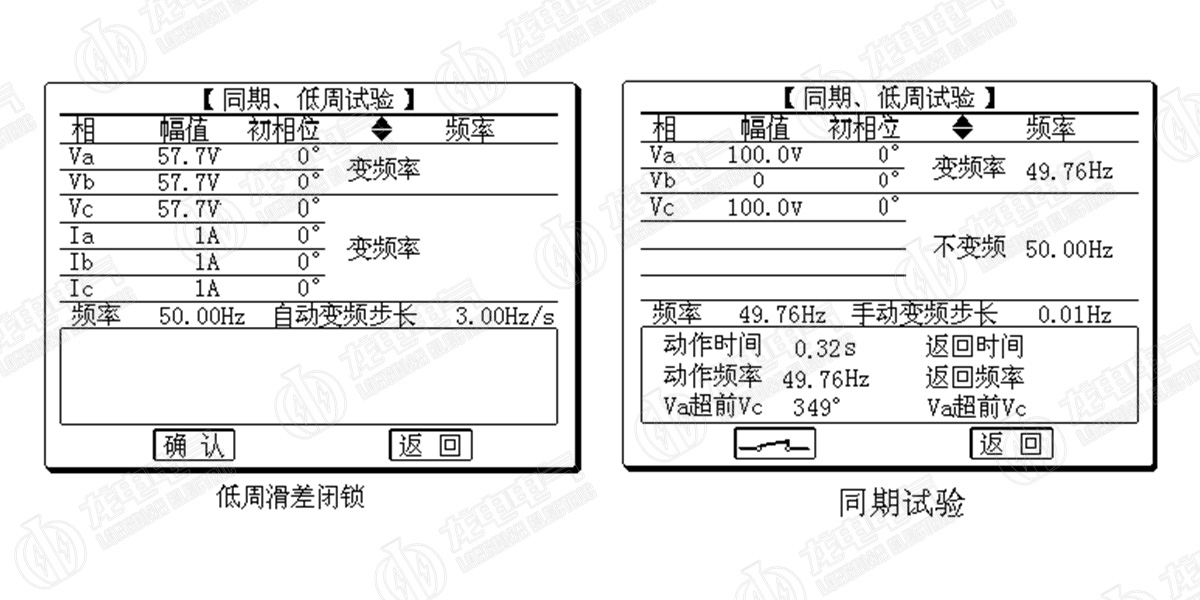

做滑差闭锁时,应采用“自动变频”方式,即将“手动变频步长”改为“自动变频步长”即Df/Dt,后面的步长值将自动变为 nn.nn Hz / S。按“确认”、“开始”开始输出后,频率暂时不变化,待按下“▼”后频率才开始下滑。如果所设值大于滑差闭锁定值,保护将不会动作,如果小于定值,保护将会动作。

同期继电器的变频率试验测试动作频差和动作角差


试验中Ua频率可变,Uc频率固定为50Hz,二者会有频差,逐步调节Ua频率(手动慢调)。至继电器接点动作时动作频率和Ua、Uc之间的角差即为动作频率和动作角差。
