LDJB-702三相继电保护测试仪
LDJB-702三相继电保护测试仪
LDJB-702三相继电保护测试仪
LDJB-702三相继电保护测试仪
LDJB-702三相继电保护测试仪

LDJB-702三相继电保护测试仪

可对各种继电器(如电流、电压、反时限、功率方向、阻抗、差动、低周、同期、频率、直流、中间、时间等)及微机保护进行检定,并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。

可完成各种自动化程度高的大型复杂校验工作

继电保护测试仪为8路接点输入和4对空接点输出

单机由方便灵活的旋转鼠标通过大屏幕液晶显示屏进行操作

注:购买本产品的用户可享受免费技术指导、一年质保、终生维护服务

产品介绍

LDJB-702三相继电保护测试仪采用高速、高性能数字控制处理器作为控制微机,软件上应用双精度算法产生各相任意的高精度波形。由于采用一体结构,各部分结合紧密,数据传输距离短,结构紧凑。克服了笔记本电脑直接控制式测控仪中因数据通信线路长、频带窄导致的输出波形点数少的问题。

LDJB-702三相继电保护测试仪采用高速高位D/A转换器,保证了全范围内电流、电压的精度和线性。由于D/A分辨率高和拟合密度高,波形失真小,谐波分量小,对低通滤波器的要求很低,从而具有很好的暂态特性、相频特性、幅频特性,易于实现精确移相、谐波叠加,高频率时亦可保证高的精度。

LDJB-702三相继电保护测试仪各相电流、电压不采用升流、升压器,而采用直接输出方式,使电流、电压源可直接输出从直流到含各种频率成份的波形,如方波、各次谐波叠加的组合波形,故障暂态波形等,可以较好地模拟各种短路故障时的电流、电压特征。

LDJB-702三相继电保护测试仪开关量输入电路可兼容空接点和0~250V电位接点。电位方式时,0~6V为合,11~250V为分。开关量可以方便地对各相开关触头的动作时间和动作时间差进行测量。

LDJB-702三相继电保护测试仪采用320×240点阵高分辨率兰色背光液晶显示屏作显示器。试验的全过程及试验结果均在显示屏上显示,全套汉字化操作界面,清晰美观。操作控制由旋转鼠标和两个按键进行,全部数据及试验过程均由旋转鼠标在显示屏上设定。操作简单方便,极易掌握。

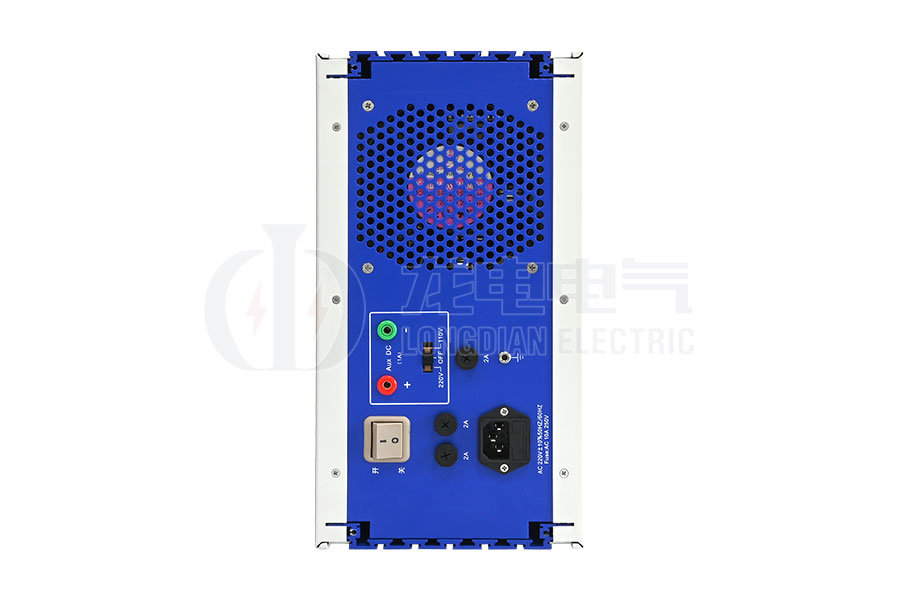

LDJB-702三相继电保护测试仪在机箱底板上装设有一路可调直流电源输出,分 110V 及 220V 两档,可作为现场试验辅助电源。该电源输出电流最大可达1.5A。底板上另装设有一个散热风扇、电源插座、接地端子和三个保险。三个保险中一个是辅助直流电源保险(2A/250V),两个是电压回路保险(2A/250V)等。

产品别称:微机继电保护测试仪、微机继保仪、继电保护测试仪、三相继电保护测试仪、继保测试仪、三相继保测试仪、三相继电保护校验仪、继保校验仪、三相继保校验仪、继保仪、继电保护装置试验仪

技术参数

交流电流输出
输出精度0.2级
相电流输出(有效值)0~40A
三并电流输出(有效值)0~120A
相电流长时间允许工作值(有效值)10A
相电流最大输出功率450VA
三并电流最大输出时最大输出功率900VA
三并电流最大输出时允许工作时间10s
频率范围(基波)0~1000Hz(联机)0~300Hz(单机)
谐波次数0~20 次(联机)0~6次(单机)
直流电流输出
输出精度0.5级
电流输出0~±10A / 每相,0~±30A / 三并
最大输出负载电压20V
交流电压输出
输出精度0.2级
相电压输出(有效值)0~120V
线电压输出(有效值)0~240V
相电压/线电压输出功率80VA / 100VA
频率范围(基波)0~1000Hz(联机)0~300Hz(单机)
谐波次数0~20 次(联机)0~6次(单机)
直流电压输出
输出精度0.5级
相电压输出幅值0~±160V
线电压输出幅值0~±320V
相电压/线电压输出功率70VA / 140VA
开关量及时间测量
开关量输入8路
开关量输出4对
时间测量测量范围0.1ms ~ 9999s,测量精度0.1mS
注:1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。
  2.了解更多龙电产品信息请进入产品中心。服务热线:400-6727-238

产品特征

标准的4相电压3相电流输出 LDJB-702三相继电保护测试仪具有4相电压3相电流输出,可方便地进行各种组合输出进行各种类型保护试验。每相电压可输出120V,电流三并可输出120A,第4相电压Ux为多功能电压项,可设为4种3U0或检同期电压,或任意某一电压值的情况输出。

单机操作方便 LDJB-702三相继电保护测试仪由方便灵活的旋转鼠标通过大屏幕液晶显示屏进行操作,全部中文显示。可完成现场大多数试验检定工作,可对各种继电器及微机保护进行检定,并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。开机即可使用,操作方便快捷。

双操作方式,联接电脑运行 LDJB-702三相继电保护测试仪通过Windows平台上的全套中文操作软件,可进行各种大型复杂及自动化程度更高的校验工作,可方便地测试及扫描各种保护定值,可实时存贮测试数据,显示矢量图,绘制故障波形,联机打印报表等。

软件功能强大 LDJB-702三相继电保护测试仪可完成各种自动化程度高的大型复杂校验工作,如三相差动试验、厂用电快切、备自投试验、线路保护检同期重合闸等,能方便地测试及扫描各种保护定值,进行故障回放,实时存储测试数据,显示矢量图,联机打印报告等。

开关量接点丰富 继电保护测试仪为8路接点输入和4对空接点输出。输入接点为空接点和0~250V电位接点兼容,可智能自动识别。输入、输出接点可根据用户需要扩展。

大屏幕LCD显示屏 本机采用320×240点阵大屏幕高分辨率图形液晶显示屏,全部操作过程均在显示屏上设定,操作界面和试验结果均汉化显示,显示直观清晰。

自我保护 采用合理设计的散热结构,并具有可靠完善的多种保护措施及电源软启动,和一定的故障自诊断及闭锁功能。

具有独立专用直流电源输出 装置设有一路110V 及 220V专用可调直流电源输出。

性价比高 属于跨专业联合设计产品,综合了多专业的先进科技成果。兼具大型测试仪的性能,和小型测试仪的价位,具有很高的性能价格比。

产品图集

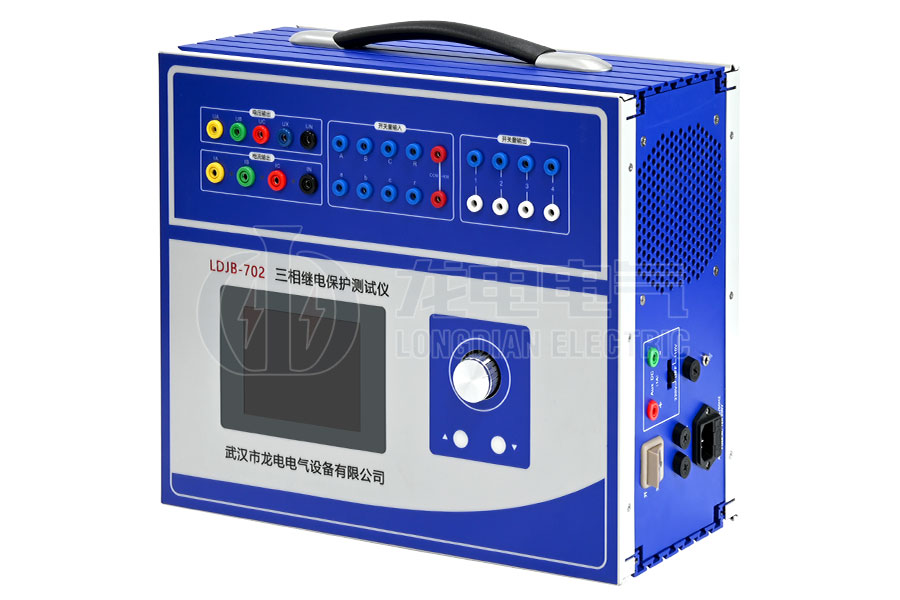

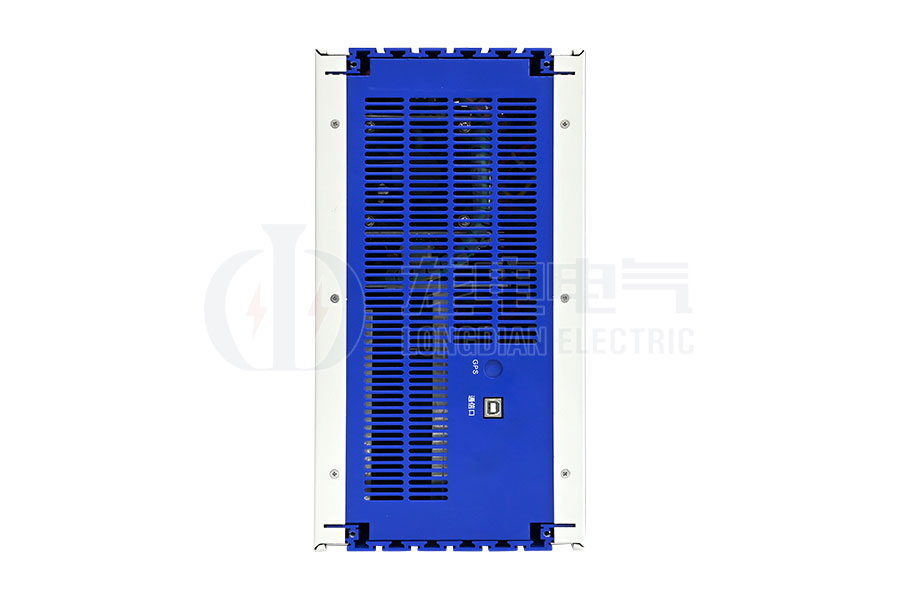

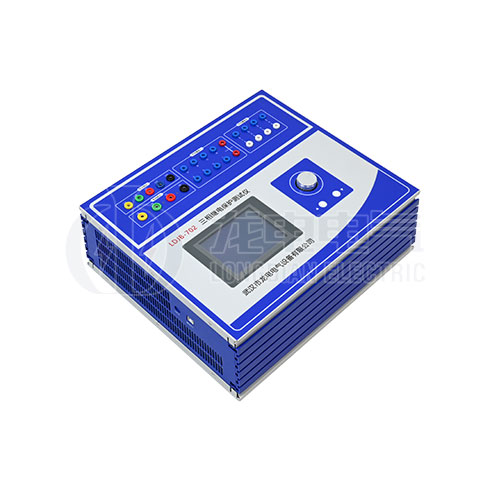

测试主机
测试主机

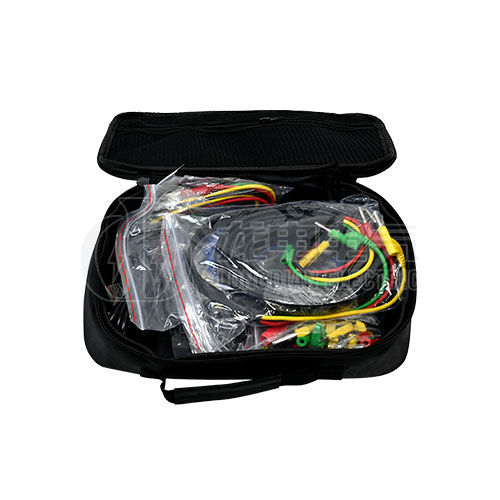

附件包
附件包

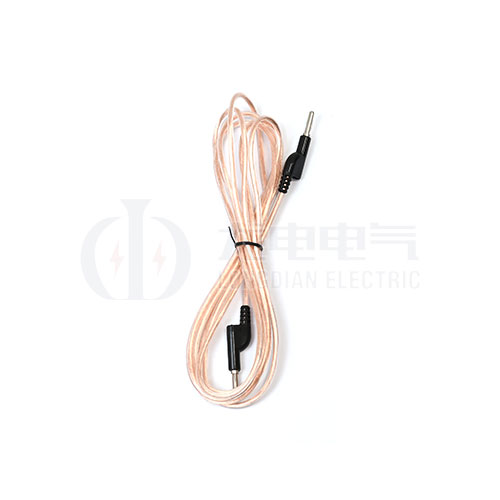

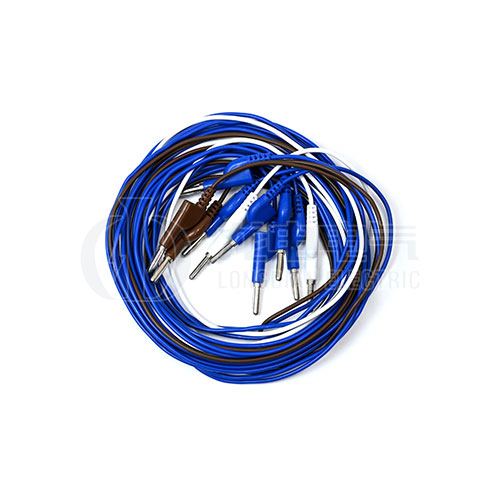

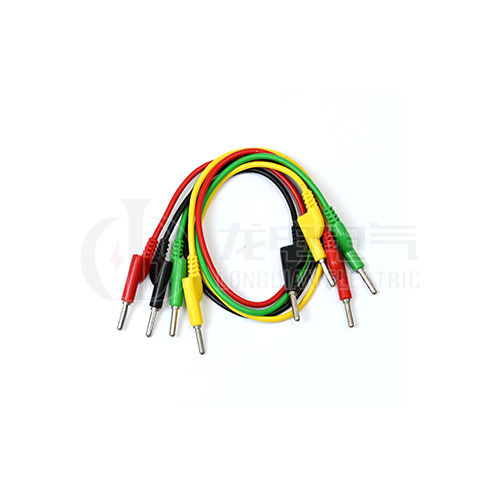

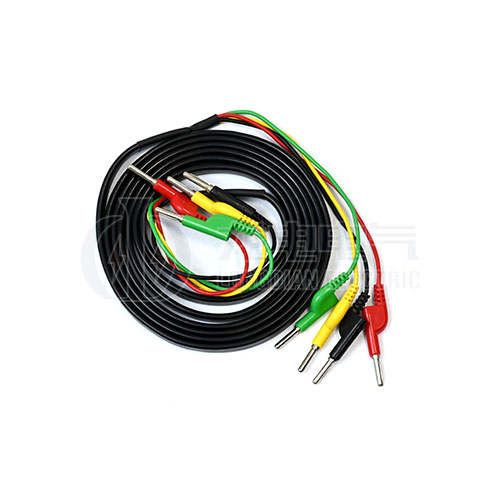

测试线
测试线
测试线
测试线
测试线
测试线

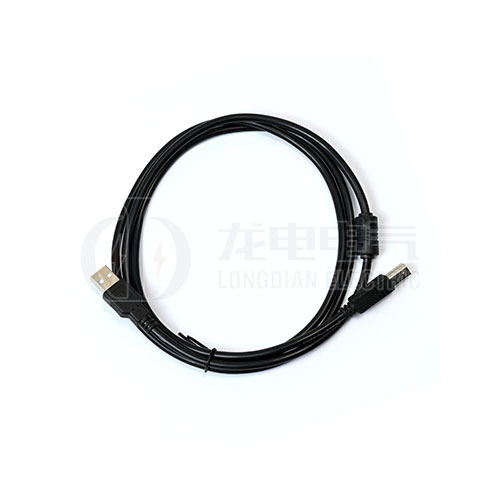

数据线
数据线

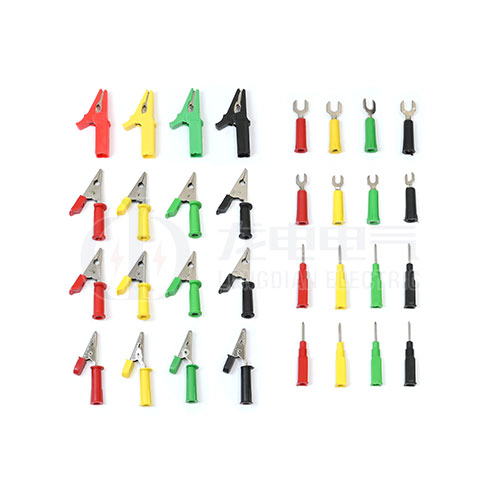

测试夹
测试夹

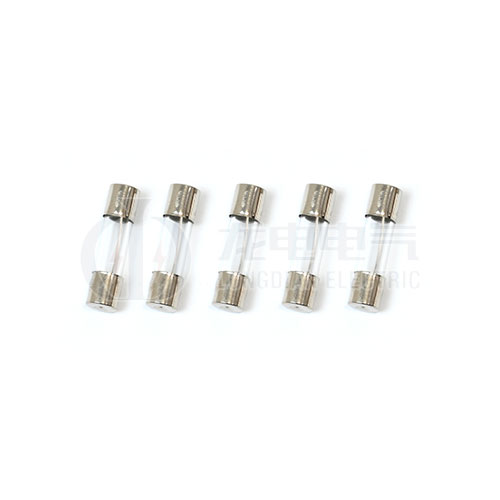

保险管
保险管
接地线
接地线

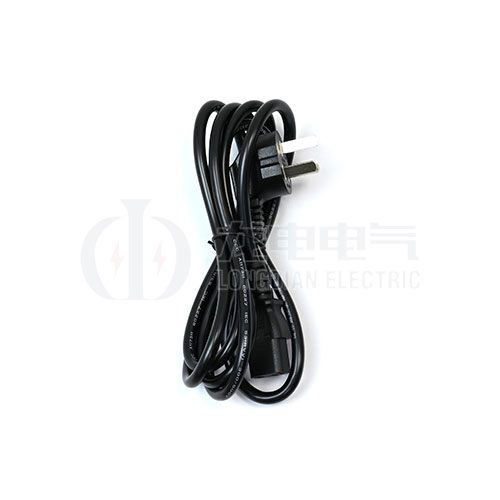

电源线
电源线

售后保障

2h 电话回复
2h电话回复
8h 提供解决方案
8h提供解决方案
48h 技术人员到达
48h技术人员到达
