LDJB-702三相继电保护测试仪时间测试(断路器多触头动作时间测量)

发布时间:2024-05-16 09:43:57浏览次数:184

龙电电气
武汉市龙电电气设备有限公司

电缆故障测试仪-高压开关(断路器)机械特性测试仪-专注于电力试验设备研发! 咨询电话:130-3714-0838

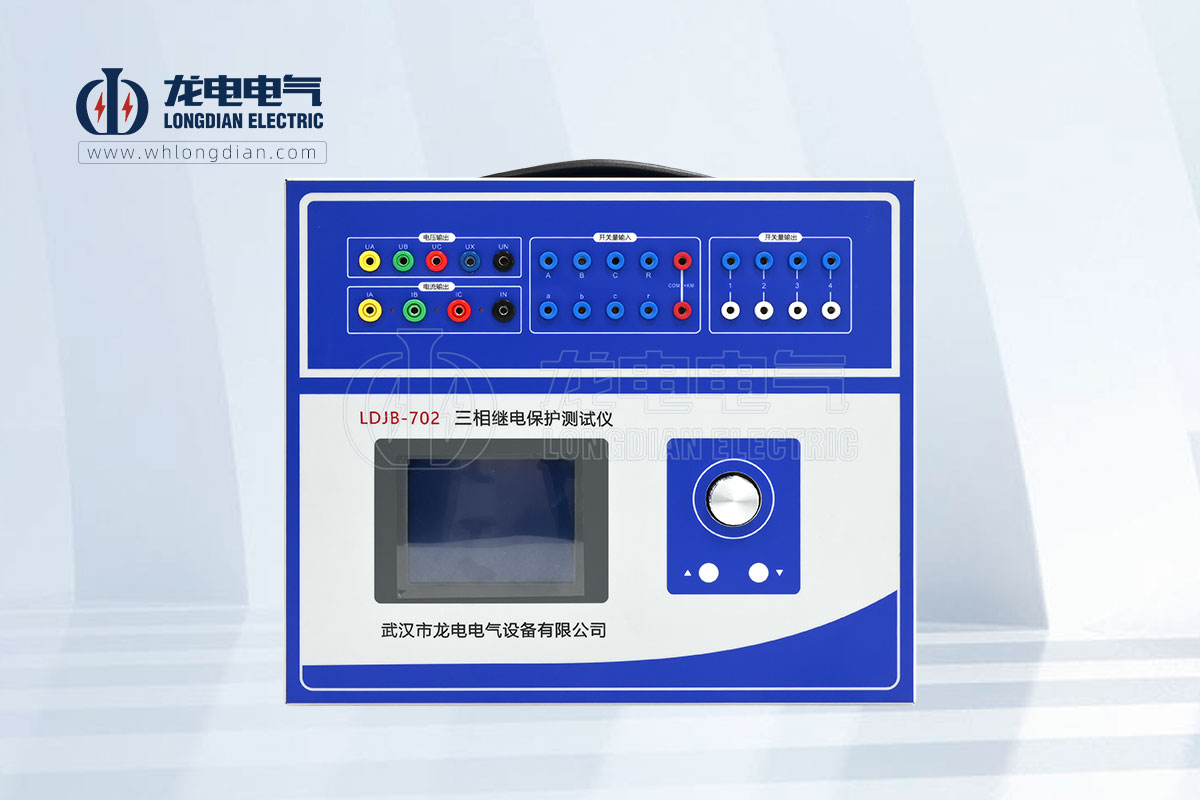

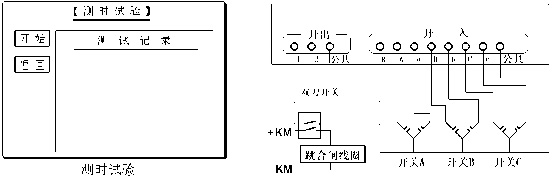

在使用三相继电保护测试仪试验中装置监视7路开关量输入的变化,记录各开关量相继动作的时间顺序。其工作过程类似一个7路数字毫秒计或开关量时间顺序记录仪。常用于测量断路器多个触头的动作过程,可用于三相开关6个触头的动作时间及动作同期的测量。其接线方法如下图:


试验时需外加一双刀双掷开关,一个刀用于通断跳合闸电流,另一个刀及6路开关触头的辅助接点接入开入端进行时间测量。

试验时按下“开始”键,两路开出接点闭合,装置等待开关量输入。合上双刀双掷开关,启动跳/合闸,同时启动开入R开始计时,然后各相开关各触头相继动作。从开入R到A~c动作的时间间隔即为开关动作时间,开入A~c先后动作的时间间隔即为动作时间差。

注意:第一个开关(任意哪一个)动作的时刻为计时起始时刻(起表),然后每一个开关的动作(合上或打开)均有时间记录,该时间均以起表时刻为时间原点。
