LDJB-702三相继电保护测试仪功率方向、阻抗继电器试验操作方法

发布时间:2024-05-16 09:50:49浏览次数:188

龙电电气
武汉市龙电电气设备有限公司

电缆故障测试仪-高压开关(断路器)机械特性测试仪-专注于电力试验设备研发! 咨询电话:130-3714-0838

LDJB-702三相继电保护测试仪功率方向、阻抗继电器试验主要用于功率方向、阻抗继电器校验。在功率方向继电器中常用一路线电压及一相电流作90°接线;在阻抗继电器中常用一路相电压或线电压及一相或两相电流的接线方式,并需引入第3相电压(常固定为57.7V,超前线电压90°)。

三相继电保护测试仪

试验中装置可任意指定某一路相电压或线电压、某一相电流或相间电流,该电压、电流值均可任意变化,其相角也可任意调整,用于做功率方向或阻抗继电器的动作返回角、动作功率、动作阻抗等试验。该试验中未参与调整的相其电压固定为为57.7V。

需要输入的各种设定量:

电压相别(Ua/Ub/Uc/Uab/Ubc/Uca);

电压初值、变化步长、变化标志;

电压相位、变化步长、变化标志。

电流相别(Ia/Ib/Ic/Iab/Ibc/Ica);

电流初值、变化步长、变化标志;

电流相位、变化步长、变化标志。

自动试验 / 手动试验

试验中可变化的量有:电压、电流的幅值与相位。

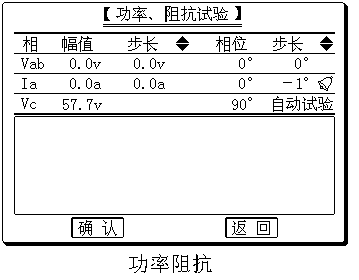

三相继电保护测试仪示意图

开入量:测试时,被测元件的接点可接入任一路开关量输入端子中。

开出量:两路输出节点,一路跟踪试验的过程,在试验按下“开始”时闭合,试验“停止”时断开;另一路跟踪试验数据的变化,即在试验开始后第一次按动“▲”或“▼”按钮时闭合,试验“停止”时断开。

数据记录区:保护动作、返回时除记录动作时间及返回时间外,下部两行显示依次为动作、返回时的电压、电流值及其相角。

数据设定完毕后,选定“确认”,屏幕将显示继电器接点状态图,选定“开始”即开始输出进行试验,试验中变化量可以自动变化也可手动变化,试验方法类同交流试验。当继电器接点动作及返回时,屏幕上测试记录区将显示被测继电器的动作时间和返回时间、电压电流值及其相角。

注意:在做功率方向继电器或阻抗继电器试验时,如用线电流如Iab进行试验,请接Ia、Ib外还应接In,这样可以保证电流的精度。

功率方向继电器扫描灵敏角试验

扫描灵敏角试验:将UA、UB、UC、UN 及IC、IN,接至保护单元,设置UAB为100V,IC为5A(等于电流定值),IC相位初值设为180°,长分别设为+1°以及-1°,采用自动试验方式进行两次试验,即可找出动作左、右边界,再计算出灵敏角。

三相继电保护测试仪示意图
