LDJB-702三相继电保护测试仪差动谐波试验指导

发布时间:2024-05-16 10:06:25浏览次数:309

龙电电气
武汉市龙电电气设备有限公司

电缆故障测试仪-高压开关(断路器)机械特性测试仪-专注于电力试验设备研发! 咨询电话:130-3714-0838

LDJB-702三相继电保护测试仪差动谐波试验类似差动试验,装置从Ia、Ib端子输出两路电流,分别作为动作电流Idz和制动电流Izd。主要用于测试差动继电器的谐波制动特性。

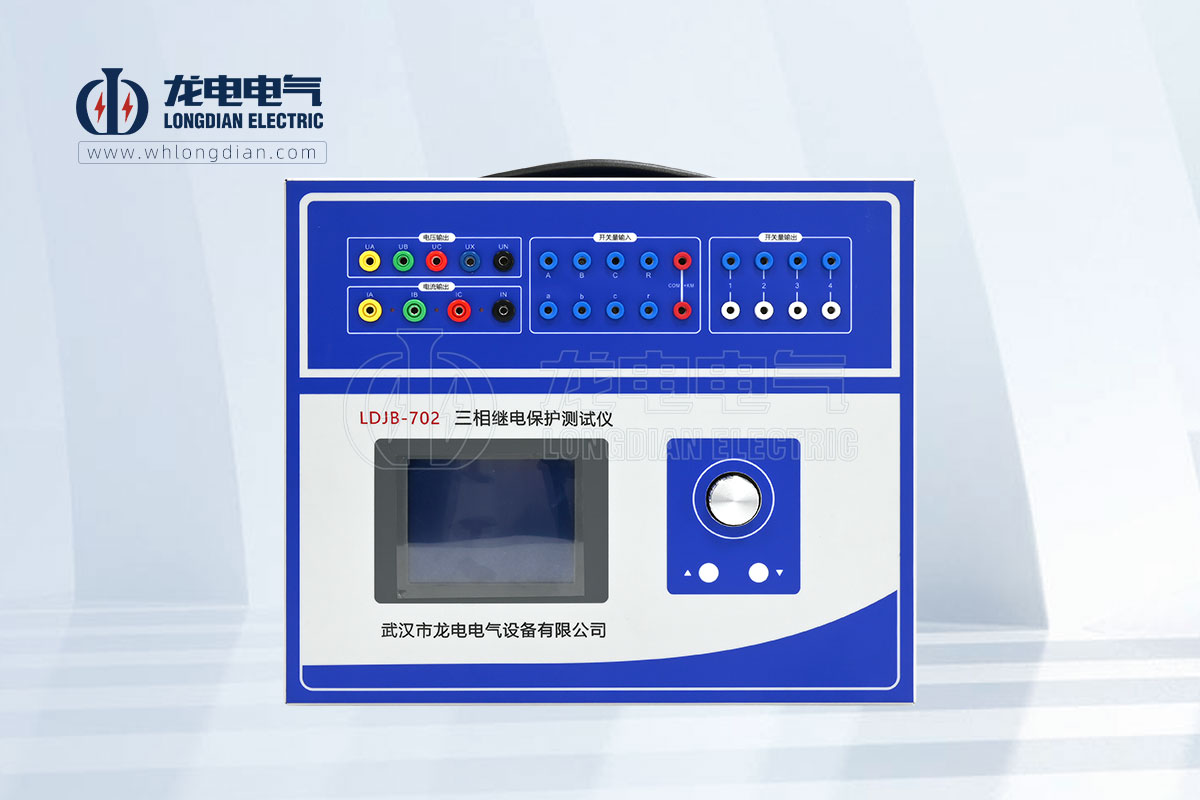

三相继电保护测试仪

Idz和Izd均可叠加直流直至6次谐波,用于测试差动继电器的谐波特性。可设定Idz和Izd的各次电流初始幅值及其相位,并设定Idz或Izd的某一次电流及其相位变化,设定其变化步长,改变该次电流的幅值及其相位,做差动继电器的谐波动作特性试验。

需要输入的各种设定量:

Idz和Izd从直流直至6次各次电流幅值、相位;

需设定Idz或Izd哪次电流变化:设定哪个量该量后面打上“◎”;

电流幅值变化步长、电流相位变化步长。

◆ 开入量:测试时,被测元件的接点可接入任一路开关量输入端子中。

◆ 开出量:两路输出节点,一路跟踪试验的过程,在试验按下“开始”时闭合,试验“停止”时断开;另一路跟踪试验数据的变化,即在试验开始后第一次按动“▲”或“▼”按钮时闭合,试验“停止”时断开。

数据设定完毕后,选定“确认”,屏幕将显示继电器接点状态图,选定“开始”即开始输出进行试验,试验中逐步改变所变化的谐波量直至继电器接点动作或返回。

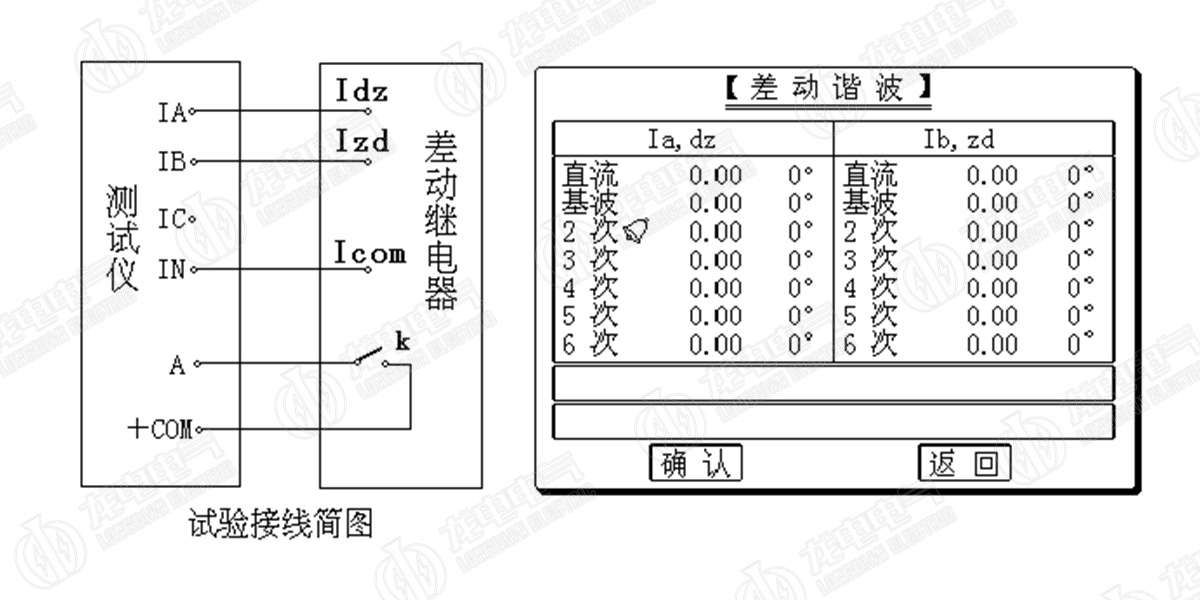

三相继电保护测试仪示意图

试验的接线方法与差动试验相同。
