高压开关特性测试仪的闭锁与储能功能解析

发布时间:2024-05-17 09:35:21浏览次数:220

龙电电气
武汉市龙电电气设备有限公司

电缆故障测试仪-高压开关(断路器)机械特性测试仪-专注于电力试验设备研发! 咨询电话:130-3714-0838

在高压开关特性测试仪的使用过程中,闭锁和储能是两个重要的功能。以下是这两个功能的相关操作和原理解析:

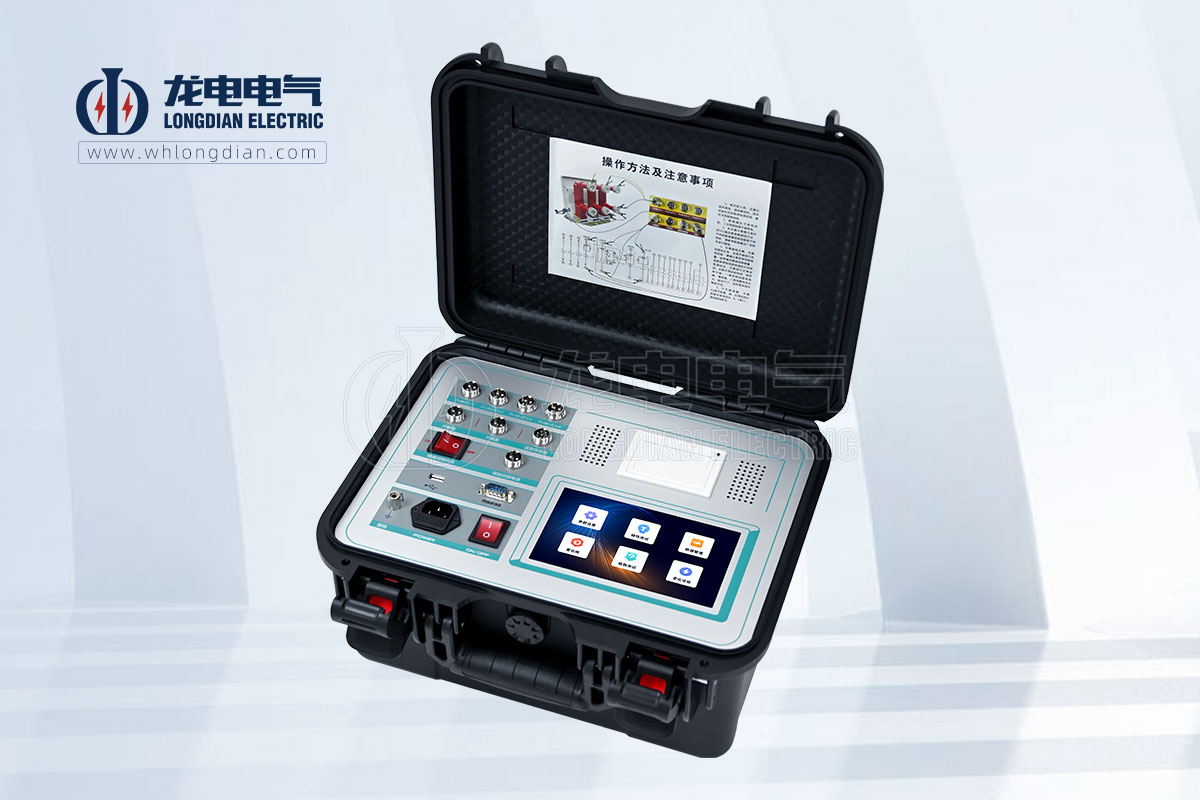

高压开关特性测试仪

闭锁功能

闭锁功能主要用于防止误操作,确保操作的安全性。在进行高压开关测试时,如果存在闭锁,需要先解除闭锁才能进行操作。以下是闭锁功能的一些操作要点:

1. 解除闭锁:使用仪器提供的内电源操作开关进行合、分闸试验时,如果遇到无法动作的情况,必须先解除闭锁。

2. 外触发方式:如果内触发方式下存在闭锁问题,可以采用外触发方式进行试验,即利用现场电源(交流或直流)操作开关动作。

储能功能

储能功能是高压开关测试仪中用于给开关的储能电机提供直流电源,以便进行储能操作。以下是储能功能的操作指南:

1. 启动储能:在测试仪的设置界面中选择储能菜单,输出电压给储能电机进行储能,储能时长一般为10秒左右。

2. 储能测试:测量储能电机的功率及储能时长,确保储能过程符合测试要求。

3. 储能接口:如果开关机构的储能电源被切断,可以使用仪器提供的储能接口进行储能。如果开关机构的储能电源未切断,则严禁使用仪器储能接口。

4. 储能原理:测试仪内部通常装有大容量的电池或电容器,能够在接入外部电源时充电,存储电能,以备储能时使用。

在使用高压开关特性测试仪时,正确操作闭锁和储能功能对于确保测试的顺利进行和测试人员的安全至关重要。
