高压开关特性测试仪行程测量技术综述

发布时间:2024-05-28 10:11:19浏览次数:131

龙电电气
武汉市龙电电气设备有限公司

电缆故障测试仪-高压开关(断路器)机械特性测试仪-专注于电力试验设备研发! 咨询电话:130-3714-0838

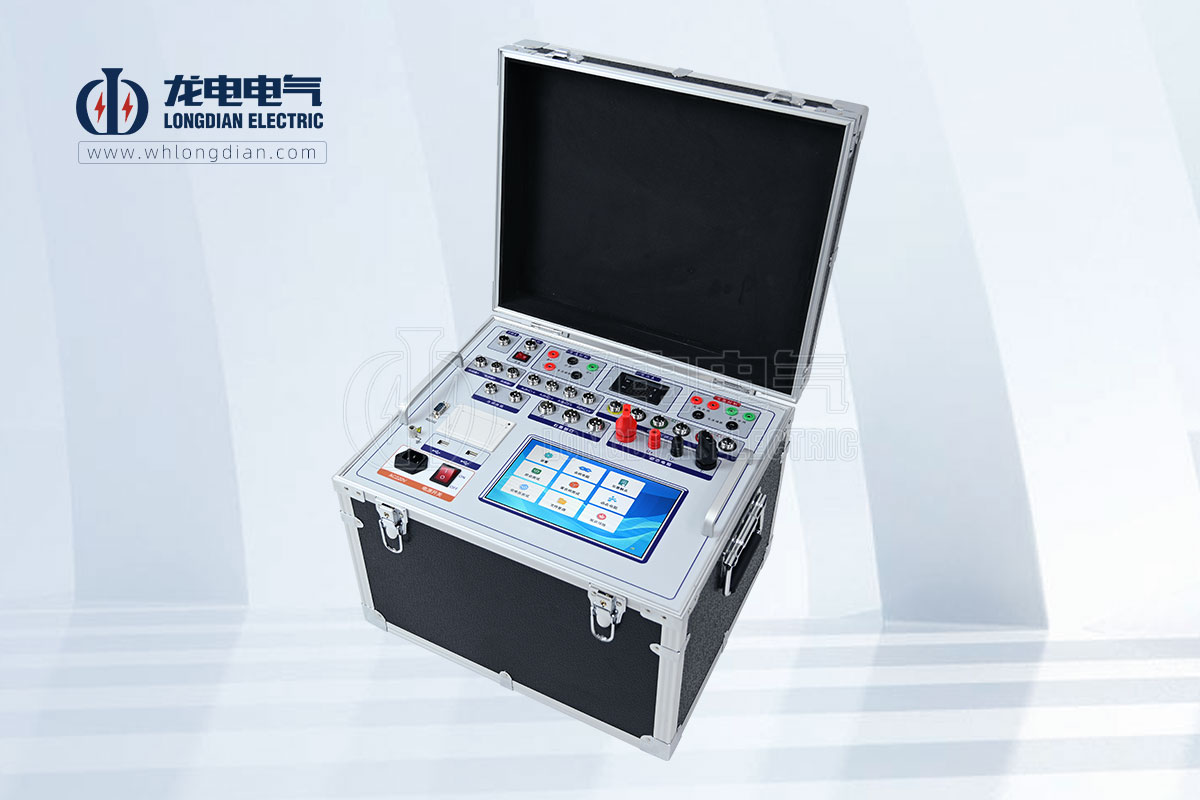

高压开关特性测试仪是用于测量高压开关动特性参数的仪器,其中行程测量是重要的测试项目之一。行程是指高压开关触头从全开位置运动到全闭位置或从全闭位置运动到全开位置所经过的距离。

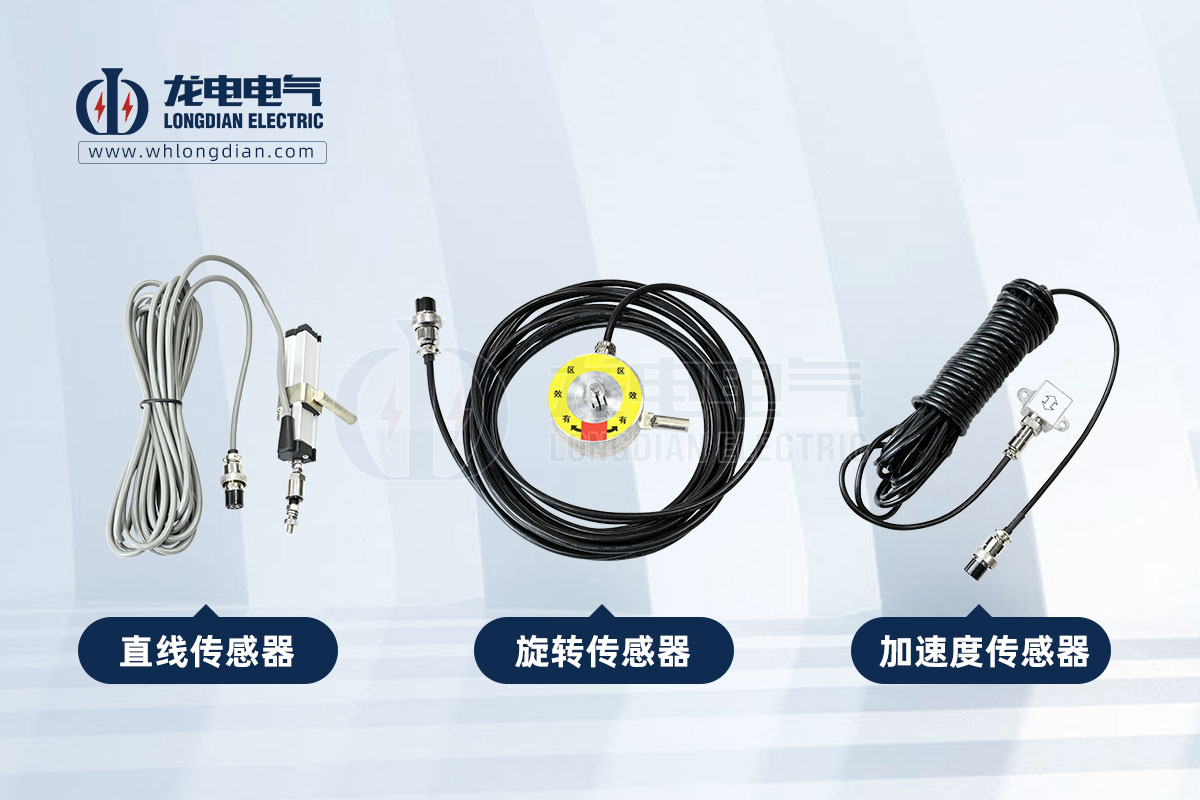

高压开关特性测试仪上常用的行程测量方法有以下几种:

  • 直线传感器法:使用直线传感器来测量触头的位移。直线传感器可以是电位计、差动变压器或光电编码器等。将直线传感器安装在开关的触杆上,传感器与触杆的连接方式可以是刚性连接或柔性连接。当开关操作时,触杆的位移会引起传感器的输出信号变化,通过对输出信号进行处理,就可以得到开关的行程。

  • 旋转传感器法:使用旋转传感器来测量开关的转角。旋转传感器可以是电位计、编码器或自感应式传感器等。将旋转传感器安装在开关的轴上,旋转传感器的输出信号与开关的转角成正比,通过对输出信号进行处理,就可以得到开关的行程。

  • 加速度传感器法:使用加速度传感器来测量开关触头的加速度。加速度传感器可以是压电式、微机电式或MEMS式等。将加速度传感器安装在开关的触杆上,加速度传感器的输出信号与触头的加速度成正比,通过对输出信号进行积分,就可以得到开关的行程。


具体采用哪种方法进行行程测量,需要根据高压开关的类型、结构和测试要求来确定。

以下是一些高压开关特性测试仪行程测量的注意事项:

  • 传感器应安装牢固,并与开关触头或轴对准。

  • 传感器的量程应选择合适,以确保能够测量开关的整个行程。

  • 测试过程中应避免对开关施加过大的冲击和振动,以免影响测试精度。
