高压开关特性测试仪重合闸时间测量技术介绍

发布时间:2024-05-28 10:26:58浏览次数:181

龙电电气
武汉市龙电电气设备有限公司

电缆故障测试仪-高压开关(断路器)机械特性测试仪-专注于电力试验设备研发! 咨询电话:130-3714-0838

高压开关重合闸时间是指高压开关断开后至再次闭合所经历的时间。它是高压开关的重要性能指标之一,反映了开关的快速重合闸能力。重合闸时间过长,会导致电路故障延长时间,影响系统的稳定性;重合闸时间过短,可能导致开关的触头未完全闭合,造成事故。

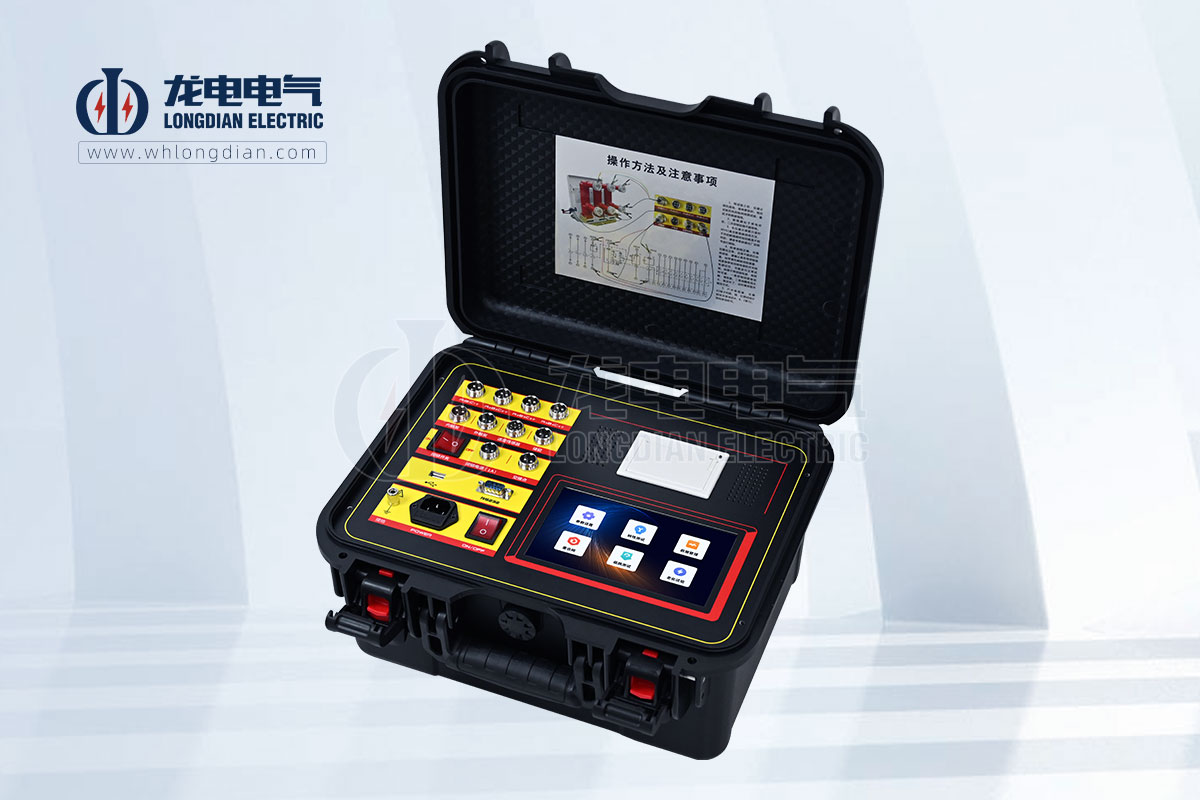

高压开关特性测试仪

高压开关特性测试仪是用于测量高压开关动特性参数的仪器,其中重合闸时间测量是重要的测试项目之一。高压开关特性测试仪上常用的重合闸时间测量方法有以下几种:

◆ 触头闭合时间法:使用触头闭合传感器来测量开关触头闭合的时间。触头闭合传感器可以是微开关、光电传感器或霍尔传感器等。将触头闭合传感器安装在开关的触头上,当触头闭合时,传感器发出信号,通过计时器记录从开关断开到触头闭合所经历的时间,即为重合闸时间。

◆ 回路电流法:利用开关回路中的电流来测量重合闸时间。当开关断开时,回路中的电流为零;当开关闭合时,回路中的电流开始流动。通过测量回路电流的变化,可以得到开关的重合闸时间。

◆ 电压互感器法:利用电压互感器来测量开关两端的电压。当开关断开时,开关两端的电压为开路电压;当开关闭合时,开关两端的电压为零。通过测量开关两端电压的变化,可以得到开关的重合闸时间。

具体采用哪种方法进行重合闸时间测量,需要根据高压开关的类型、结构和测试要求来确定。

以下是高压开关特性测试仪重合闸时间测量的注意事项:

◆ 传感器应安装牢固,并与开关触头或回路准确连接。

◆ 测试过程中应确保开关回路中的电流和电压稳定。

◆ 记录仪器的量程和时间基准应选择合适,以确保能够准确测量重合闸时间。
