LDDL-III架空线路故障定位装置使用介绍

发布时间:2024-05-30 08:48:57浏览次数:169

龙电电气
武汉市龙电电气设备有限公司

电缆故障测试仪-高压开关(断路器)机械特性测试仪-专注于电力试验设备研发! 咨询电话:130-3714-0838

LDDL-III架空线路故障定位装置,适用于6-35kV架空线路故障的定位,能够解决低阻故障,高阻故障,弧光接地故障以及相间短路故障等多种故障类型。提供了一整套完整的架空线故障定位解决方案,集成故障诊断、交流定位、直流定位、直流耐压、交流耐压四种功能。创新的交流定位模式,对于低阻故障,在线路正下方检测特征信号, 无须登杆挂接传感器,具有操作简单,使用方便的特点。对于安装有智能开关(存在接地PT)线路发生的高阻故障,采用交流定位+升压器的方式,无需解除PT。发射机内置大容量锂电池,方便使用和携带。

架空线路故障定位装置

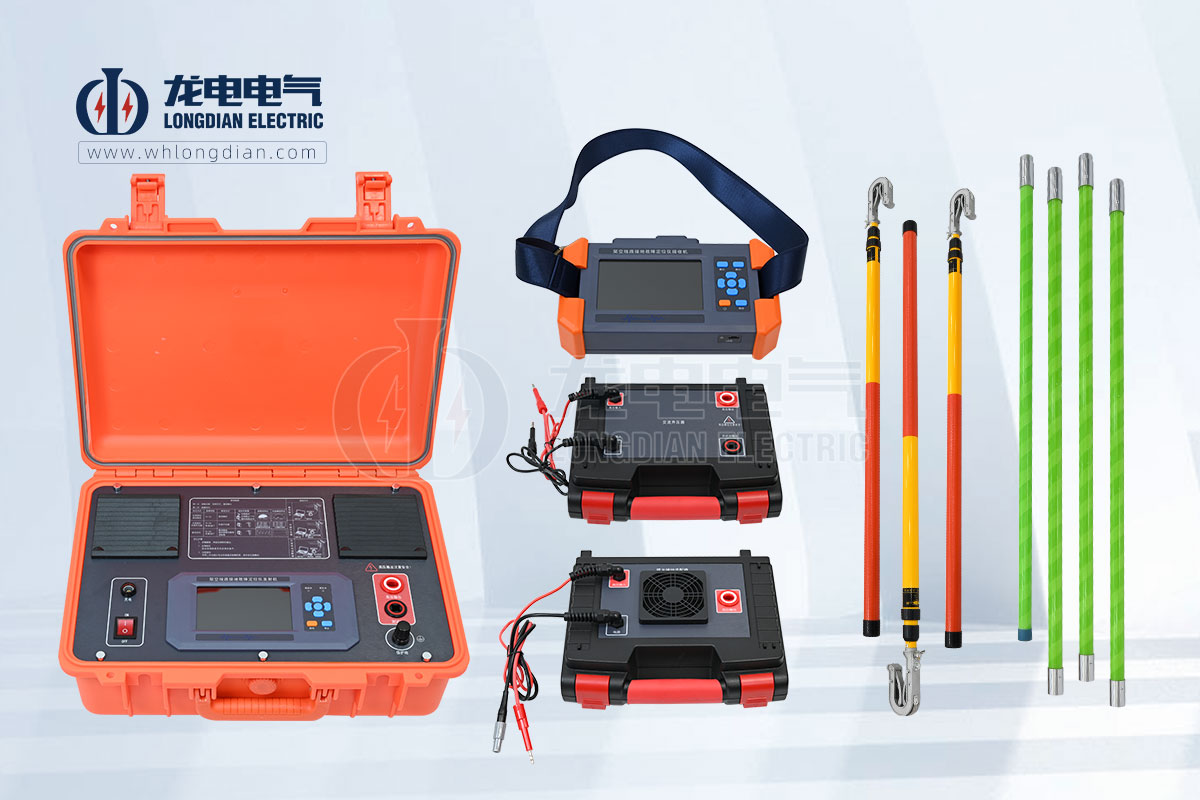

LDDL-III架空线路故障定位装置主要由发射机、接收机、交流升压器,直连传感器、悬挂传感器、弧光接地适配器及附件组成。

工作模式功能特点适用故障类型
故障诊断指导合适定点方式。
测量接地故障电阻、容性电阻、线路分布电容。
---
直流耐压
交流耐压
故障修复后的验收测试。---



交流定位直连输出无须登杆,效率高。低过渡电阻接地,无需解除接地PT
交流定位外接升压器需要登杆高过渡电阻接地,无需解除接地PT
直流定位需要登杆低/高过渡电阻接地。
弧光接地故障
