电缆故障测试方法对定位精度的影响对比：行波法、反射法与低压脉冲法解析

在电力系统维护中，电缆故障定位是保障供电可靠性的重要环节。随着电缆系统长度增大和结构复杂化，不同测试方法对故障定位精度的影响愈发显著。了解各类测试方法的特点与局限，有助于选择适合的检测手段，提高检修效率，降低运维成本。

首先，行波法是当前高压及长距离电缆常用的故障定位方法。其原理是利用故障点产生的电压或电流波沿电缆传播，通过测量波在两端的时间差来确定故障位置。行波法优点在于定位快速，适合高压长电缆故障检测，尤其是瞬时故障。然而，它对电缆的波阻抗、连接点以及末端匹配要求较高，信号受反射影响时容易产生小幅误差，因此在多分支或复杂线路中定位精度可能下降。

其次，脉冲反射法（TDR）利用低压脉冲信号沿电缆传播并遇故障点反射，通过分析波形反射时间和幅度来计算故障位置。该方法操作简便，适用于中低压电缆及较短线路。定位精度受电缆波速和波形识别能力影响较大。对于高阻或接地故障，反射信号可能较弱，需要结合多次测量或放大分析才能提高准确性。

第三，低压脉冲法和直流放电法通常用于故障点阻抗较低或高阻绝缘破损的检测。通过在电缆两端施加低压脉冲，测量回路响应来确定故障点。低压脉冲法对线路老化、潮湿环境下的电缆有较好适应性，但对于长距离线路，信号衰减可能影响测距精度，需要结合校正参数进行误差修正。

在实际工程中，测试方法的选择应综合考虑电缆长度、电压等级、故障类型及现场环境。例如，对于高压输电电缆，行波法效率高且精度较稳定；而对于城市配电网或分支复杂的低压电缆，TDR或低压脉冲法更为适用。不同方法的组合应用，也常被用于提升定位精度和可靠性。

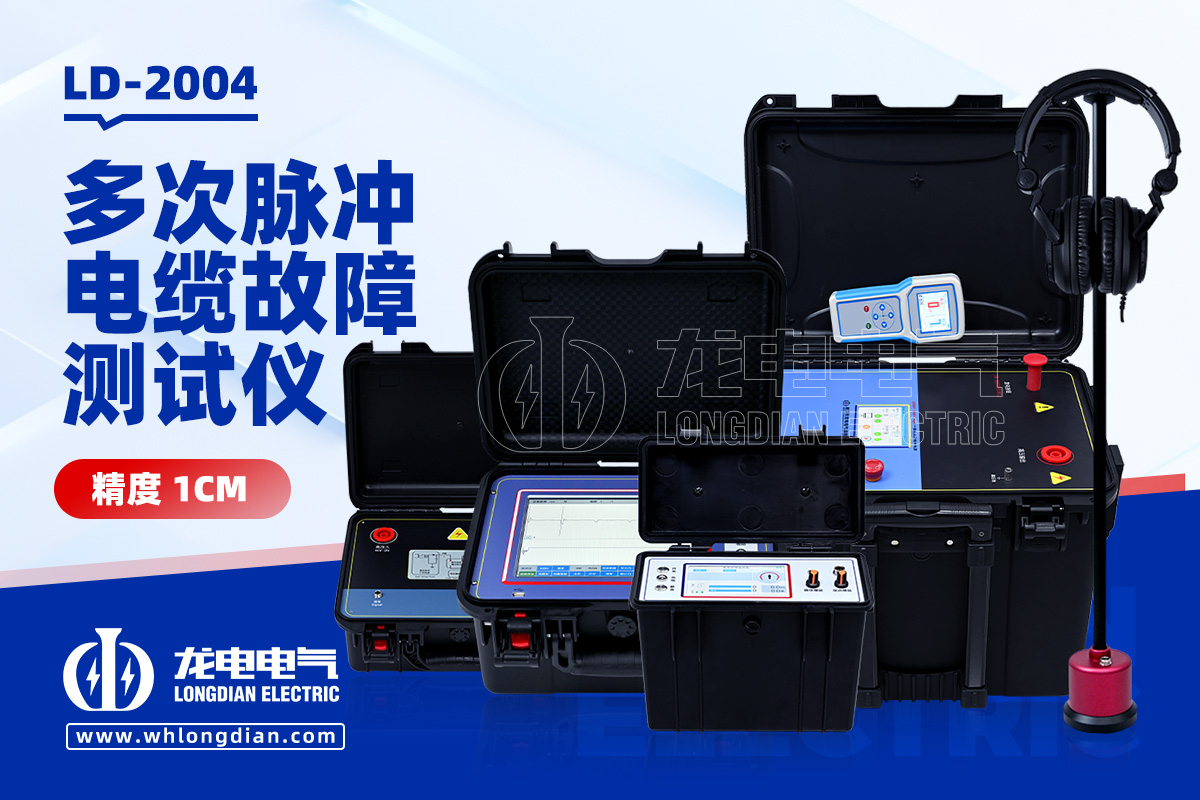

此外，测试设备的性能对定位精度影响显著。现代高性能电缆故障测试仪具备多种测试模式切换、信号滤波和智能分析功能，能够减少噪声干扰，提高波形识别能力。武汉市龙电电气设备有限公司生产的电缆故障测试仪，支持行波法、TDR法及低压脉冲法，配备自动波速计算和数据修正功能，能够在复杂环境中实现高精度故障定位，大幅提高现场检修效率。

最后，为保证测试精度，现场操作也需规范。包括准确录入电缆长度、选择合适波速系数、检查接地与接线状态、避免外部电磁干扰等。通过设备性能、方法选择与操作规范的结合，可以显著提升电缆故障定位的精度和可靠性。

综上所述，不同电缆故障测试方法在定位精度上存在差异。合理选择方法、结合先进设备与科学操作，是确保电缆检修高效、准确的关键。通过行波法、TDR及低压脉冲法的优势互补，能够应对复杂电力线路的多种故障情况，为电网稳定运行提供坚实保障。
