架空线路故障定位装置直流定位操作

发布时间:2024-05-30 09:40:09浏览次数:160

龙电电气
武汉市龙电电气设备有限公司

电缆故障测试仪-高压开关(断路器)机械特性测试仪-专注于电力试验设备研发! 咨询电话:130-3714-0838

在故障线路停运后,首先由发射机向线路施加电压使故障重现。电流由发射机发出,流经故障线路,在接地点入地并通过大地返回发射机。该模式同时适用于低阻、高阻、相间短路、弧光放电等故障。弧光接地故障需要接入弧光接地适配器,如果线路存在接地PT需要解除接地PT后再进行故障定位。

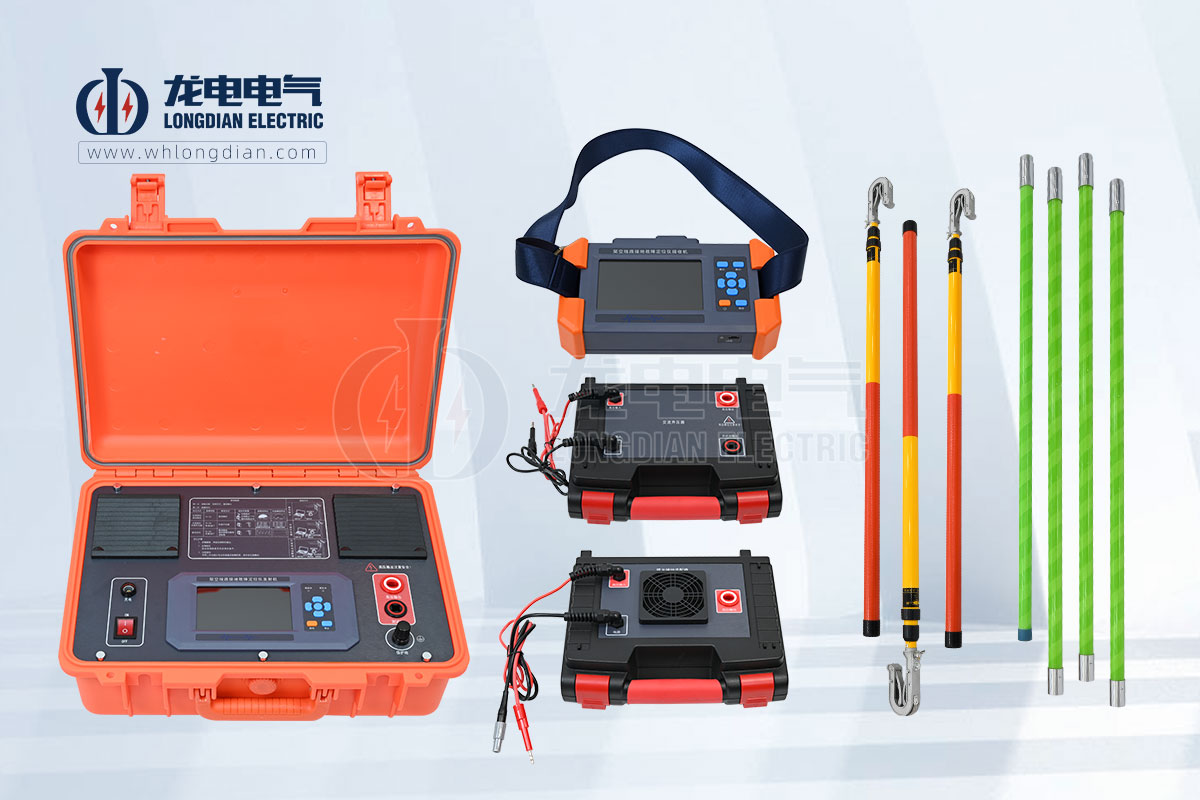

架空线路故障定位装置

发射机输出为脉动直流信号,频率为超低频1Hz,频率越低则受系统分布电容的影响越小。理论上讲纯直流信号抗分布电容影响的能力最强,但使用纯直流信号很难避免地磁影响,经过理论计算和实际验证,1Hz信号已能满足绝大多数现场测试需求。

发射机的输出限制电压为8kV,相当于10kV线路的相电压峰值。若电压过高则超过线路耐压等级,可能损坏线路(尤其是接入的分支电缆)的主绝缘;过低则可能无法使故障复现。

在线路沿线,将悬挂传感器通过绝缘杆挂接在线路上检测注入电流。传感器采用高灵敏度传感器,其磁路无需闭合,在很大程度上方便了挂、取操作。传感器检测线路上的电流,自动进行调零操作,将模拟信号转成数字信号后通过无线方式向外传送。

在地面上的接收机接收悬挂传感器发送的无线信号,在液晶屏上直观显示测量结果。在故障点前,电流波形持续存在,故障点后,电流波形消失。可先进行粗略分段,再精确定点,从而快速确定故障位置。

近端验证:

为了验证设备是否正常、验证故障线路的选线和选相是否正确、以及本线路是否符合设备的测试条件,建议在发射机端对传感器和接收机进行一次近端现场验证。 将悬挂传感器挂接在发射机高压输出线上,距离发射机5米远,防止发射机辐射干扰。接收波形应为标准矩形波形,长按【保存】键保存当前波形。

注意:传感器挂接应尽量保持稳定。若不稳定,受地磁影响波形将会出现漂移,若漂移过大超出显示范围,则自动进入调零过程,待1~2个周波(也即1~2秒)后,波形会回到正常范围。

分段定位:

近端验证成功后,再进行沿线实际定位。

为快速逼近故障点,建议进行50%法分段。首先选择在线路中点处登杆,用绝缘杆将悬挂传感器挂接在故障线路的故障相,挂接应尽量保持稳定。

接收机在地面上接收数据,若波形稳定,幅值和近端验证波形无明显变化,说明故障点还在下游;若波形很小、说明已经越过故障点。

本次分段成功后,在故障点所在的段中继续50%分段。分段越来越短,故障点也逐步逼近,直至精确找到故障位置。

若线路存在分支,应重点在分支处测量,以判断故障发生在主干还是分支。若判断是分支故障,则继续在分支线路上分段定位。若分支线路的电缆发生故障,则应换用电缆故障测试仪进行测距和定点。
