全面解析直流电阻测试仪:技术特点、应用领域

发布时间:2024-06-03 09:10:16浏览次数:140

龙电电气
武汉市龙电电气设备有限公司

电缆故障测试仪-高压开关(断路器)机械特性测试仪-专注于电力试验设备研发! 咨询电话:130-3714-0838

直流电阻测试仪是一种用于测量电阻的设备,特别适用于变压器绕组以及大功率电感设备的直流电阻测量。该设备利用了先进的开关电源技术,并采用点阵式液晶显示测量结果,具备自动消弧功能,克服了其他同类产品由LED显示在阳光下不便读数的缺点。

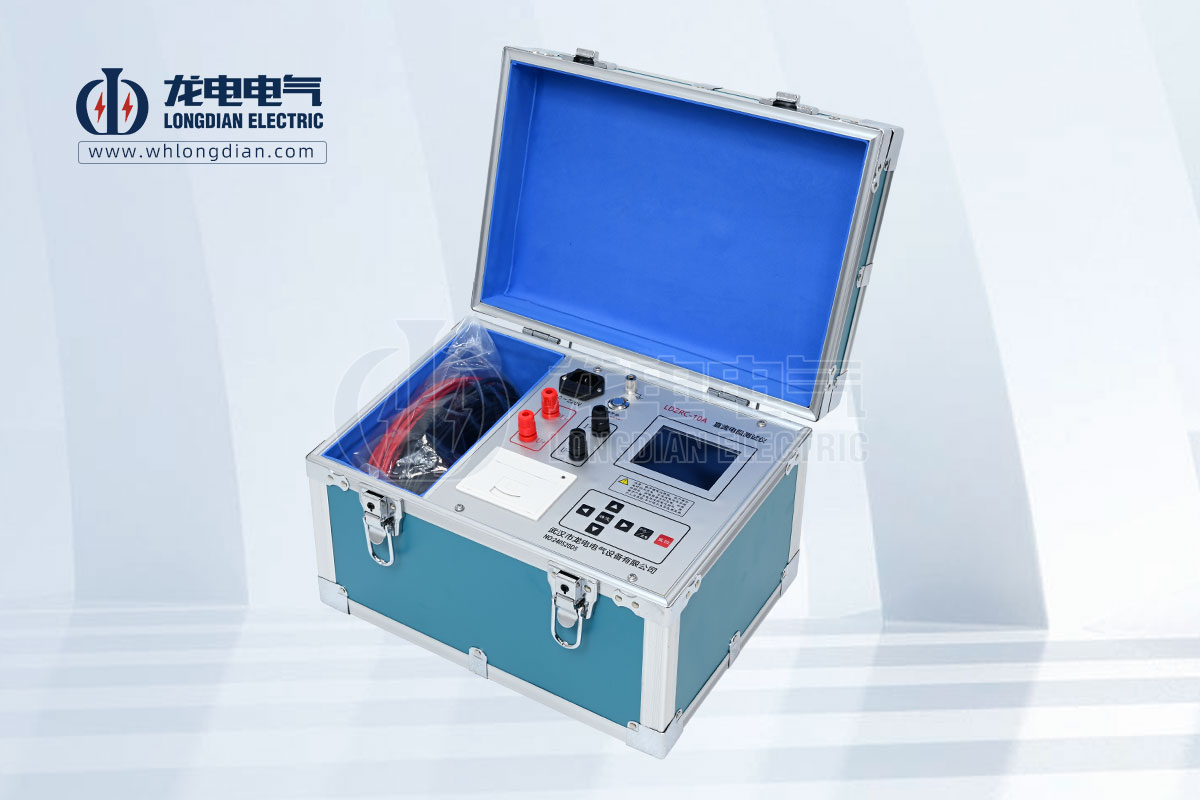

变压器直流电阻测试仪

直流电阻测试仪是针对传统方法(如电桥法和压降法)测量变压器绕组及大功率电感设备直流电阻耗时耗力的问题而开发的仪器。它以高速微控制器为核心,内置充电电池及充电电路,采用高速A/D转换器及程控电流源技术,实现了前所未有的测量效果和高度自动化测量功能。

直流电阻测试仪采用四线制测量法提高测量电阻的准确度,由程控恒流源、程控前置放大器、A/D转换器构成测量电路的主体。中央控制单元通过控制恒流源给外部待测负载施加一个恒定、高精度的电流,然后处理所获得的数据得到实际电阻值。

直流电阻测试仪广泛应用于电力系统中的变压器制造、试验、安装、交接试验及预防性试验等环节,有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。

直流电阻测试仪技术特点:

高精度宽量程:能够测试从1μΩ到3MΩ的电阻,保证了测量的准确性和可靠性。

快速测量:最高测试速度可达60次/秒,即使在15次/秒的速度下也能保证0.05%的准确度,满足快速测量的需求。

温度补偿功能:标配温度补偿功能,可对电阻进行精确测试,确保了不同环境温度下的测量准确性。

多种电流模式:三种电流模式可满足各种苛刻的电阻测试要求,使得仪器适用范围更广泛。

智能化设计:具有自检和自动校准功能,降低了仪器使用和维护的难度,同时具备存储、打印、放电指示等功能,方便用户使用。
